Creality Płyta główna Creality Ender-3}

Nowa płyta główna Creality Ender-3

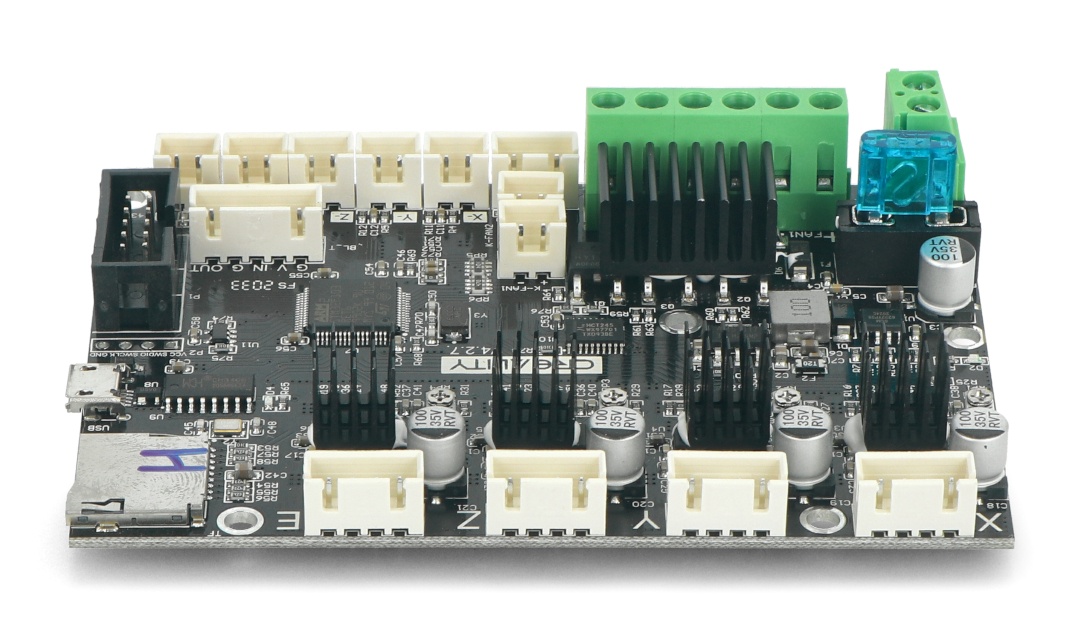

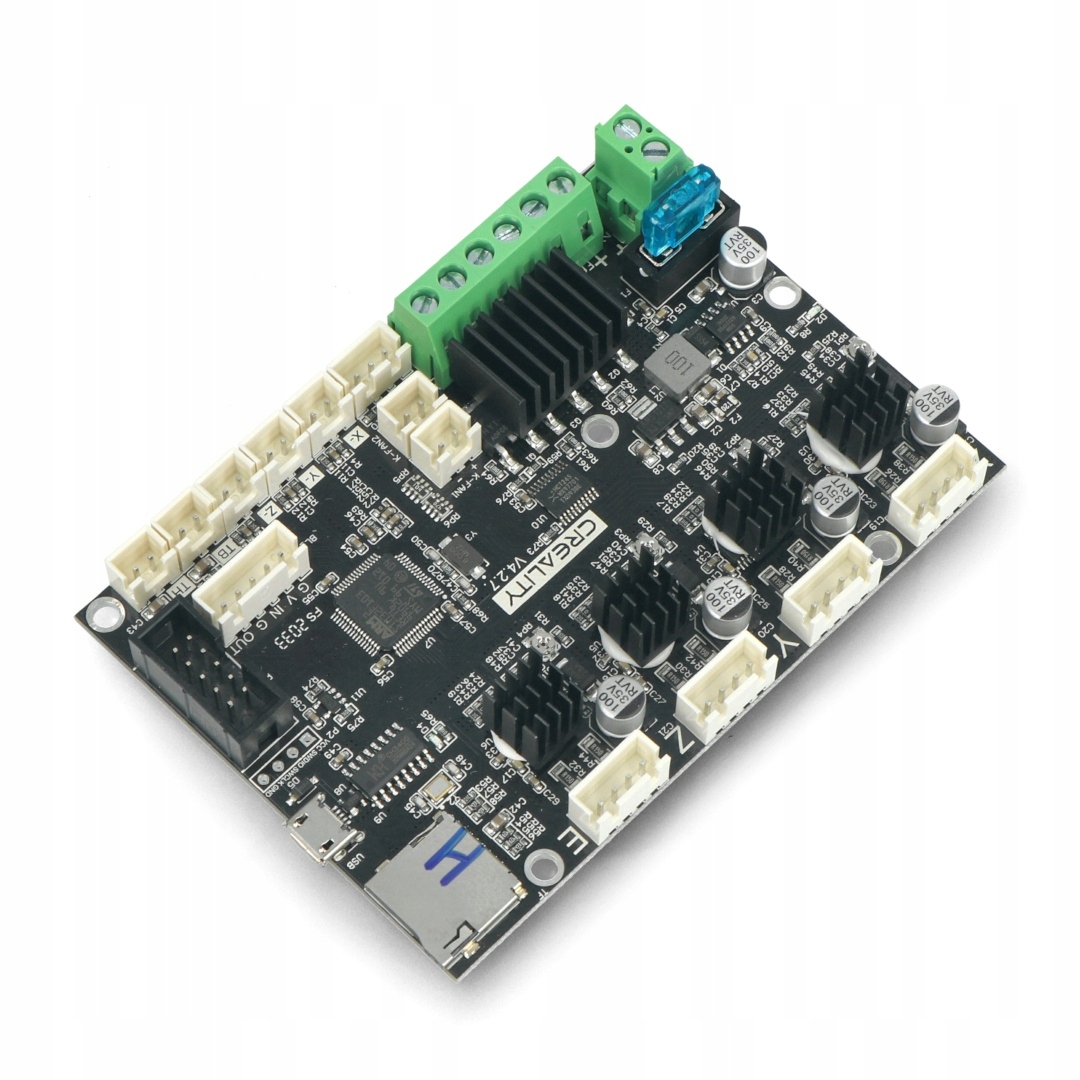

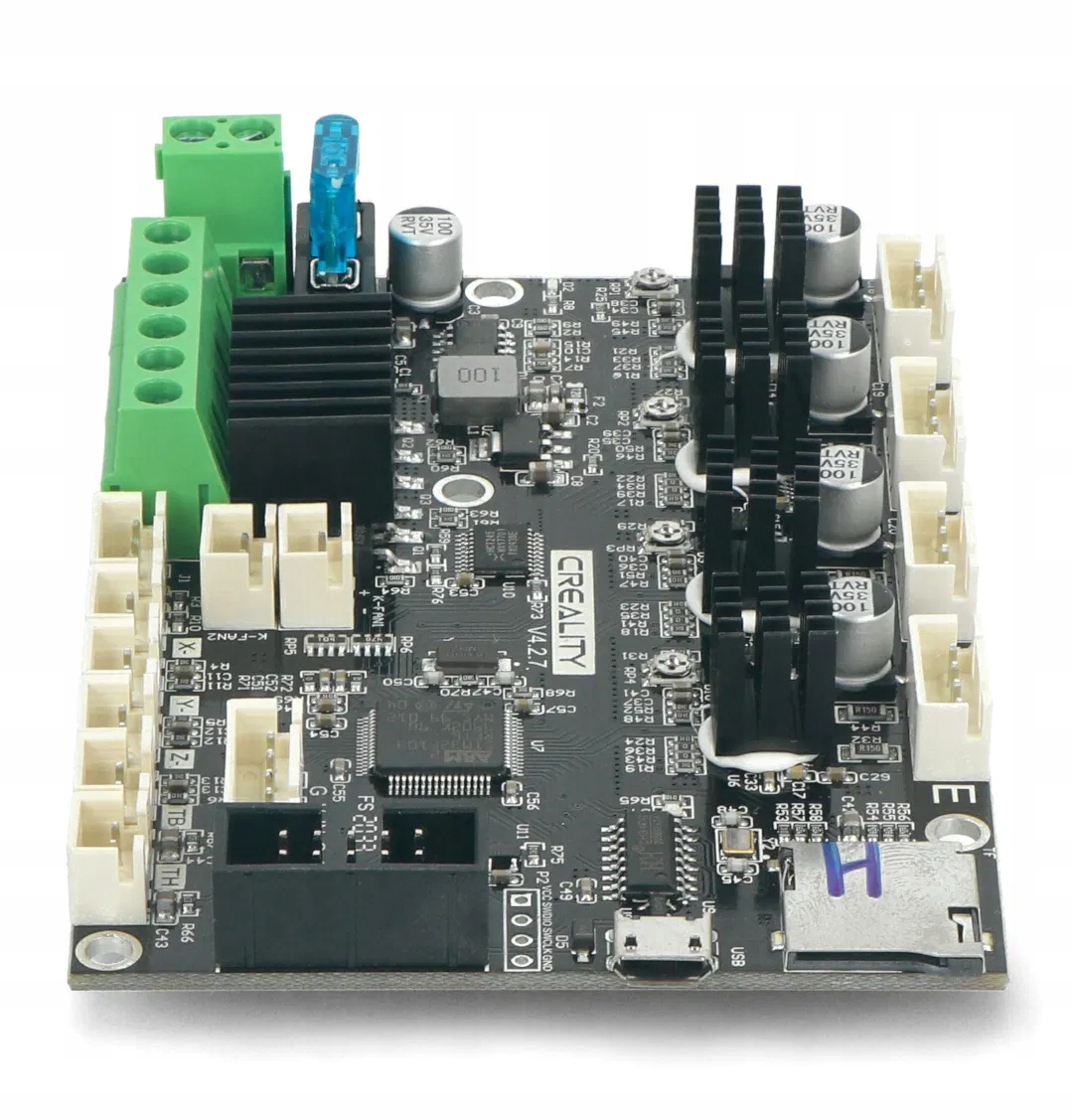

Płyta główna w wersji V4.2.7 - nowe podzespoły dedykowane dla drukarek 3D Creality Ender-3. Sterowniki silników krokowych oraz radiatory zostały wbudowane bezpośrednio na płytce drukowanej, co sprawia, że płyta jest w pełni zintegrowana. Ta innowacyjna technologia przyspiesza montaż drukarki, ponieważ nie ma potrzeby osobnego montażu sterowników StepStick w odpowiednie sloty.

Ponadto, przy tworzeniu konstrukcji Creality Ender-3 najwyższy nacisk położono na szybką i prostą instalację płyty głównej. Producent umieścił opisy poszczególnych złączy na płycie głównej PCB.Indeks: CRL-15771

Instrukcje podłączania

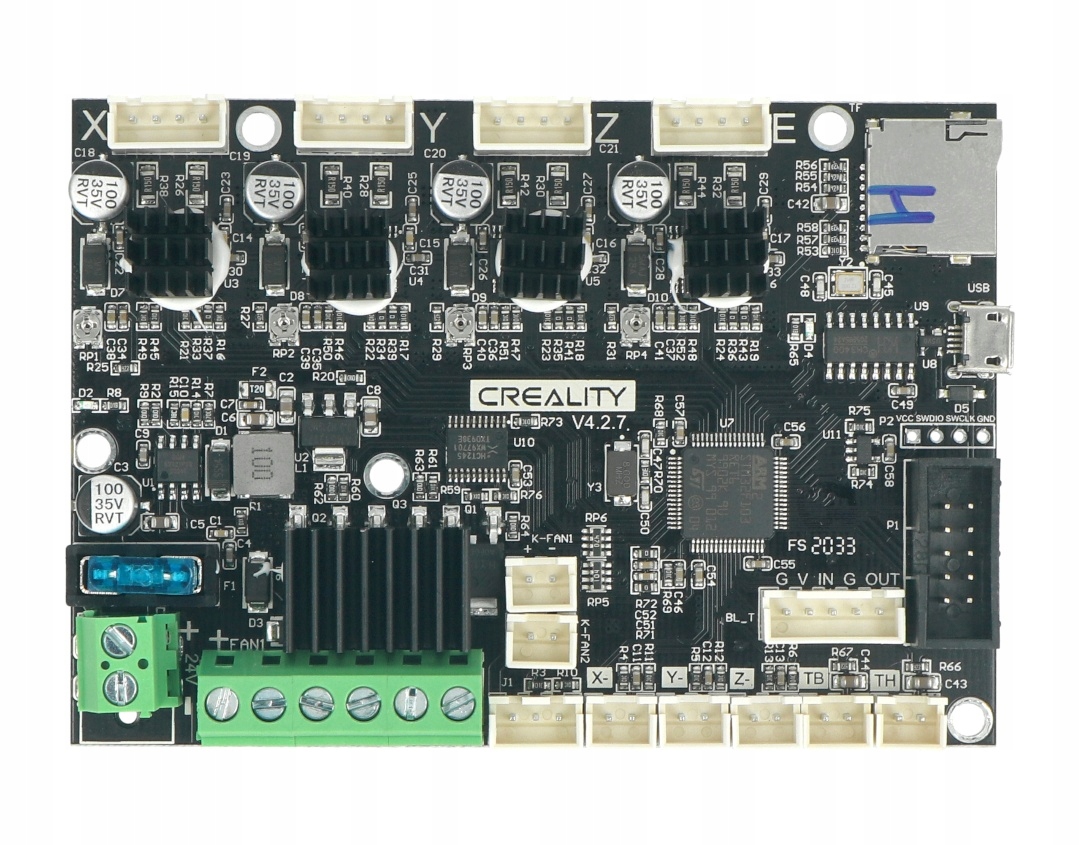

Wszystkie przyłącza znajdują się wzdłuż krawędzi płytki drukowanej. Na jednej dłuższej krawędzi znajduje się slot dla kart microSD oraz cztery złącza silników – X, Y, Z odpowiedzialne za ruch osi i złącze napędu ekstrudera. Po przeciwnej stronie umieszczone zostały mniejsze złącza, które służą do podłączania przewodów od wyłączników krańcowych osi X, Y i Z, gniazd termistorów, zasilania, wentylatorów, dyszy i grzałki stołu roboczego. Wzdłuż krótszej krawędzi znajduje się złącze miniUSB (do komunikacji z komputerem) oraz gniazdo IDC (do podłączenia wyświetlacza LCD). Dodatkowo, płyta główna Ender-3 nie posiada elementów nastawczych - zawiera tylko miniaturowe potencjometry montażowe do sterowników silników krokowych.

Specyfikacja płyty głównej Creality Ender-3

• Płytka posiada otwory montażowe
• Współpracuje z drukarkami 3D: Creality Ender-3, Ender-3 Pro, Ender-3 V2, Ender-5, Ender-5 Pro
• Wymiary: 100 x 70 x 20 mm
• Masa: 50 g

Płyta główna do drukarek Creality.
