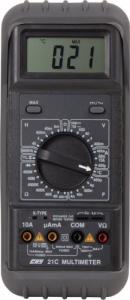

CHY Multimetr z pomiarem RLC i temperatury CHY21C

Multimetr z pomiarem RLC i temperatury CHY21C

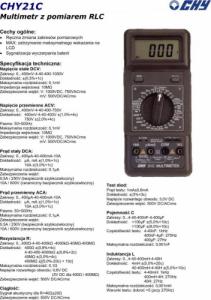

 Karta katalogowa

 Instrukcja

FUNKCJE I CECHY SPECJALNE:

• Ręczna zmiana zakresów pomiarowych
• 12 funkcji pomiarowych
• Pomiar temperatury
• MAX HOLD - rejestracja maksymalnej wartości
• Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)

• Dane techniczne multimetru przemysłowego CHY21C CHY

• • • • POMIARY I DOKŁADNOŚCI
      •

        • Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
      •

      • Test ciągłości

        Napięcie rozwartego obwodu [V]	Prąd pomiarowy [A]	Dokładność [%]	Dokładność [cyfr]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
        3,0	1,0m (+0,6mA)	3,0	3	40 (+20 Ω)	500	500

      •

      • DCV - napięcie stałe

        Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        400m	100u	0,5	1	10M	500	500
        4	1m	0,5	1	10M	1000	750
        40	10m	0,5	1	10M	1000	750
        400	100m	0,5	1	10M	1000	750
        1000	1	0,5	1	10M	1000	750

      •

      • ACV - napięcie przemienne

        Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        400m	100u	1,0	4	50	500k	10M	500	500
        4	1m	1,0	4	50	500k	10M	1000	750
        40	10m	1,0	4	50	500k	10M	1000	750
        400	100m	1,0	4	50	500k	10M	1000	750
        750	1	2,0	4	50	500k	10M	1000	750

      •

      • DCA - prąd stały

        Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Bezpiecznik [V]	Bezpiecznik [A]
        400u	0,1u	1,0	1	250	0,5
        40m	10u	1,0	1	250	0,5
        400m	100u	1,0	1	250	0,5
        10	10m	3,0	1	600	10

      •

      • ACA - prąd przemienny

        Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Bezpiecznik [V]	Bezpiecznik [A]
        400u	0,1u	2,0	4	50	500	250	0,5
        40m	10u	2,0	4	50	500	250	0,5
        400m	100u	2,0	4	50	500	250	0,5
        10	10m	3,0	4	50	500	600	10

      •

      • Rezystancja

        Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        400	100m	0,8	4	3,0	500	500
        4k	1	0,8	2	0,6	500	500
        40k	10	0,8	2	0,6	500	500
        400k	100	0,8	2	0,6	500	500
        4000k	1k	0,8	2	0,6	500	500
        40M	10k	3,0	4	0,6	500	500
        400M	100k	5,0	10	3,0	500	500

      •

      • Indukcyjność

        Zakres [H]	Rozdzielczość [H]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość pomiarowa [Hz]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        4m	1u	5,0	20	1k	500	500
        40m	10u	5,0	10	1k	500	500
        400m	100u	5,0	10	270	500	500
        4	1m	5,0	10	270	500	500
        40	10m	5,0	10	27	500	500

      • • • Warunki testu: dobroć>5 przy częstotliwości 270Hz
      •

      • Pojemność

        Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość pomiarowa [Hz]
        4n	1p	5,0	10	1k
        40n	10p	5,0	10	1k
        400n	100p	5,0	10	270
        4u	1n	5,0	10	270
        40u	10n	5,0	10	27

      • • • Dokładność: (8,0%+10c) powyżej 100uF
      •

      • Częstotliwość

        Zakres [Hz]	Rozdzielczość [Hz]	Dokładność	Czułość
        4k	1	0,1%+1c	1,0Vrms min (TTL)
        40k	10	0,1%+1c	1,0Vrms min (TTL)
        400k	100	0,1%+1c	1,0Vrms min (TTL)
        4000k	1k	0,1%+1c	1,0Vrms min (TTL)

      • • • Autozakresy
      •

      • Temperatura

        Wartość min [°C]	Wartość max [°C]	Rozdzielczość [°C]	Dokładność [%]	Dokładność [cyfr]
        -200	500	1	2,0	3
        500	750	1	3,0	2

      •

      • Test diod

        Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Rozdzielczość	Dokładność	Sygnalizacja akustyczna
        <3,0VDC (typowe)	1,0mA+0,6mA	1mV	3,0%+3c	<40 Ω+20 Ω

      • • Zabezpieczenie wejścia pomiarowego
          • przeciążeniowe 500VDC/500VACrms
      •

      • Test logiczny

        Stan (Hi)	Stan (Lo)	Częstotliwość powtarzania impulsów (max)	Szerokość impulsu (min)
        2,8V+0,8V	0,8V+0,5V	20MHz	25ns

      • • Zabezpieczenie wejścia pomiarowego: przeciążeniowe 500VDC/500VACrms
        • Współczynnik wypełnienia: 30~70%
        • Wskazanie: 40ms brzęczyk dla logicznego 0 (Lo)
    • • Gwarancja:
        • 12 miesięcy
      • Zgodność z normami:
        • • Kat. II 1000V AC/DC
          • Kat. III 600V AC/DC
          • PN-EN61010
      • Certyfikaty:
        • Oznakowanie CE (bezpieczeństwo i/lub EMC)
        • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
  •

  • DANE OGÓLNE
  •

    • Wyświetlacz:
      • Sygnalizacja przekroczenia zakresu
        • komunikat (OL) lub (-OL)
    • Wyświetlacz
      • • Wyświetlacz LCD
          • 3 3/4 cyfry, maksymalne wskazanie 3999
          • Próbkowanie:
            • 2,5 razy/s
          • monochromatyczny
        • Wskazanie polaryzacji
          • automatyczne, wskazanie ujemnej polaryzacji (-)
    • Zasilanie:
      • Bateryjne
        • bateria 9V (006P, IEC6F22, NEDA1604)
          • -1szt.
        • Żywotność baterii:
          • 150 godz. dla typowej baterii węglowo-cynkowej
        • Sygnalizacja wyczerpania baterii
    • Warunki pracy:
      • 0°C÷40°C, wilgotność względna RH<70%
    • Warunki przechowywania:
      • -20°C÷60°C, wilgotność względna RH<80%
    •

    • Wymiary i masa

      Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa [g]
      200	90	40	400g

  •

  • Wyposażenie standardowe:
    • Przewody pomiarowe (para)
    • Sonda typu K do pomiaru temperatury
    • Zapasowy bezpiecznik
    • Komplet baterii
    • Instrukcja obsługi
•
•
