CALEFFI DIRTMAG 6/4" MOSIĘŻNY SEPARATOR MAGNETYCZNY 546308

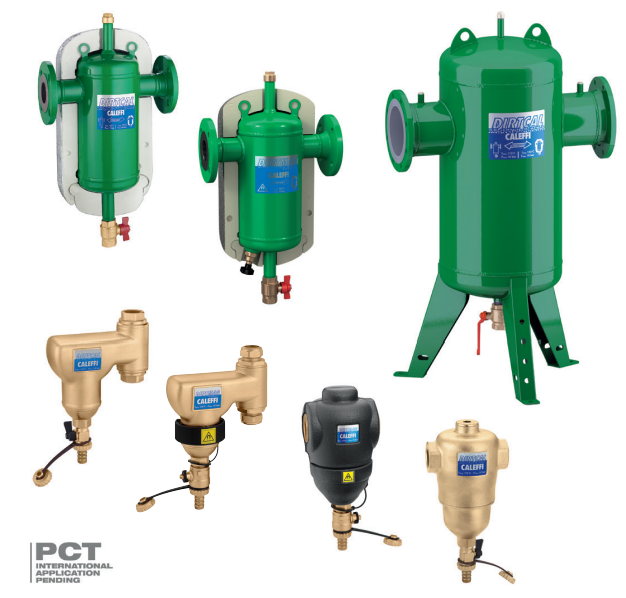

Separatory zanieczyszczeń

Seria 5462 - 5463 - 5465

Seria 5466 - 5468 - 5469

Funkcja

Urządzenia tego typu oddzielają zanieczyszczenia w zamkniętych instalacjach centralnego ogrzewania, głównie cząstki piasku i rdzy.

Zanieczyszczenia gromadzone są w komorze o dużej pojemności, co zmniejsza częstotliwość czyszczenia, ich usunięcie może być przeprowadzone podczas normalnej pracy instalacji. Wersja z magnesem przeznaczona jest do oddzielenia związków ferromagnetycznych z instalacji. Urządzenie jest zdolne do usuwania nawet najmniejszych cząstek, przy tym nie powoduje wysokich strat ciśnienia w instalacji. Wersje kołnierzowe DIRTCAL i DIRTMAG (średnice od DN 50 do DN 150) są wyposażone w wstępnie formowane łupki izolacyjne, aby zapewnić idealną izolację termiczną. Urządzenia mogą być stosowane w instalacjach grzewczych i chłodniczych.

Zasada działania

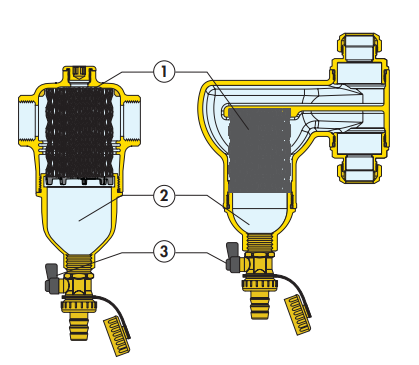

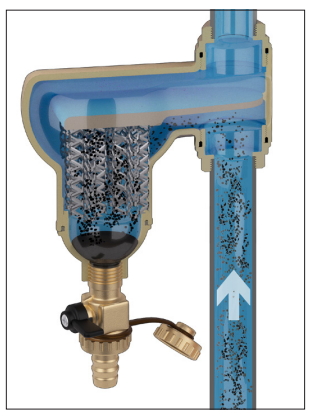

Zasada działania separatora zanieczyszczeń opiera się na połączeniu wielu zjawisk fizycznych. Wewnętrzny element (1) składa się z  szeregu siatkowych powierzchni. Zanieczyszczenia zderzając się z powierzchnię elementu wewnętrznego są separowane z wody i opadają do dolnej części korpusu (2), gdzie są gromadzone. Duża objętość wewnętrzna urządzenia powoduje zmniejszenie prędkości przepływającej wody, co wspomaga separację zanieczyszczeń. Usuwanie zgromadzonych zanieczyszczeń można przeprowadzić przy normalnej pracy instalacji, w tym celu należy otworzyć zawór (3) znajdujący się w dolnej części urządzenia. Kierunek przepływu nie ma wpływu na prawidłową pracę separatora zanieczyszczeń.

Szczegóły konstrukcyjne

Niskie straty ciśnienia i stała wydajność

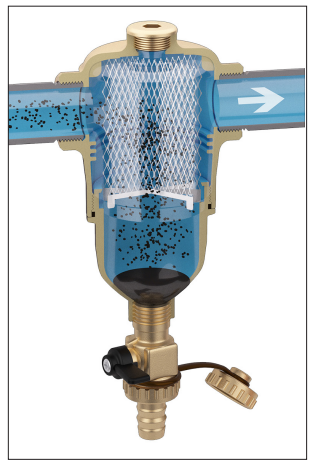

Wysoka wydajność separatora zagwarantowana jest dzięki zastosowaniu elementu wewnętrznego zbudowanego z  siatkowych powierzchni. Sprawność oddzielenia cząstek jest dużo wyższa niż w  przypadku typowych filtrów. Wydajność separacji jest stała w czasie w przeciwieństwie do typowych filtrów, które w  trakcie pracy zapychają się, co zmniejsza ich sprawność. Budowa wewnętrzna urządzenia powoduje zmniejszenie prędkości przepływającego medium, co wspomaga proces separacji zanieczyszczeń.

Wewnętrzna struktura i komora gromadzenia zanieczyszczeń

Komora gromadzenia zanieczyszczeń posiada następujące cechy: – zlokalizowana jest w  dolnej części urządzenia w  takiej odległości od przyłączy, że medium przepływające przez siatkę nie wpływa na zgromadzone zanieczyszczenia. – ma dużą pojemność, co zmniejsza częstotliwość czyszczenia (w  przeciwieństwie do filtrów, które muszą być czyszczone systematycznie). – może zostać odkręcona od korpusu zaworu w przypadku konieczności wyczyszczenia wewnętrznego elementu.

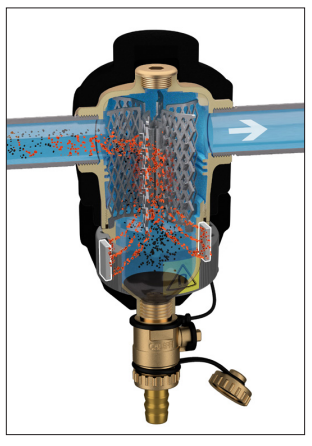

Separacja zanieczyszczeń ferromagnetycznych

Separator zanieczyszczeń wyposażony w magnes pozwala z wysoką sprawnością na separację i  gromadzenie zanieczyszczeń ferromagnetycznych. Zanieczyszczenia tego typu wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w  specjalnym zewnętrznym pierścieniu. Zewnętrzny pierścień może zostać zdjęty w  celu usunięcia zgromadzonych osadów nawet podczas normalnej pracy instalacji. Ponieważ magnes został umieszczony na zewnątrz urządzenia nie ma on wpływu na jego charakterystykę hydrauliczną. Wersje kołnierzowe wyposażone są w  element magnetyczny umieszczony w  specjalnym gnieździe. W  przypadku czyszczenia magnes może być usunięty z gniazda.

Górne przyłącze

Górne przyłącze może zostać wykorzystane do montażu automatycznego zaworu odpowietrzającego, kod 502040 MINICAL dla wersji gwintowanych (A), kod 501500 MAXCAL dla wersji kołnierzowych (B).

Konserwacja

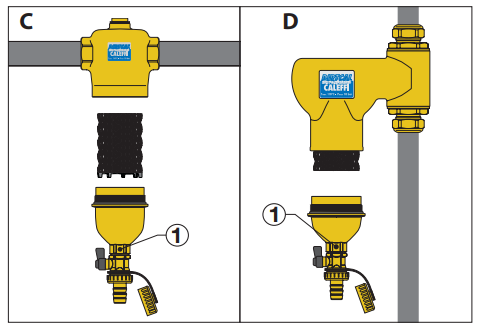

Aby przeprowadzić prace konserwacyjne (w wersji gwintowanej dla rur poziomych) (C) wystarczy odkręcić komorę zbierającą zanieczyszczenia za pomocą sześciokątnego klucza (26 mm). W tej wersji możliwe jest usunięcie wewnętrznego elementu. W przypadku urządzeń dla rur pionowych (D) możliwe jest jedynie odkręcanie komory zbierającej zanieczyszczenia (element wewnętrzny nie może zostać usunięty).

Usuwanie zanieczyszczeń podczas pracy instalacji

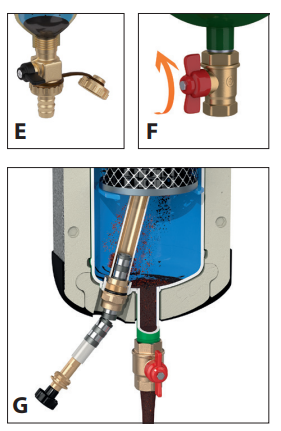

Komora gromadzenia zanieczyszczeń wyposażona jest w kulowy zawór spustowy z dźwignią w wersji gwintowanej (E), oraz motylkowy kulowy zawór spustowy w  wersji kołnierzowej (F). Zawory te mogą być użyte do usunięcia zanieczyszczeń zgromadzonych w komorze nawet w czasie normalnej pracy instalacji. W wersji z magnesem czyszczenie może być przeprowadzone po usunięciu magnesu (G i H). W wersji kołnierzowej magnes może być wyjęty po odkręceniu pokrętła (G), aby ułatwić tą procedurę element magnetyczny w tej wersji składa się z kilku części.

Instalacja

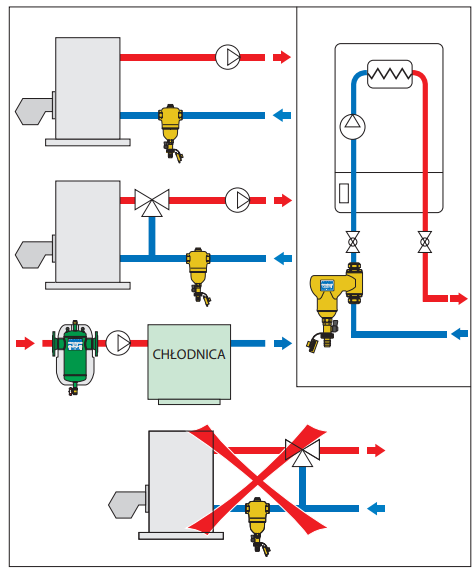

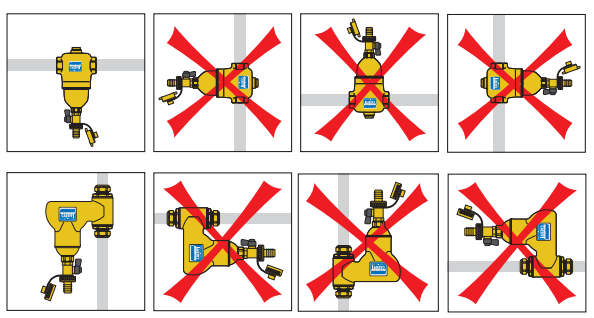

Separator zanieczyszczeń powinien być zainstalowany na przewodzie powrotnym przed kotłem. Pozwala to na separacje zanieczyszczeń przy pierwszym uruchomieniu zanim dotrą one do kotła. Urządzenia tego typu należy montować w pozycji pionowej i najlepiej po stronie ssącej pompy. Dostępne są wersje do montażu na rurociągach pionowych i poziomych. Kierunek przepływu nie ma wpływu na prawidłową pracę urządzenia. Dla serii 5466 należy zapewnić minimum 16 cm wolnej przestrzeni pod urządzeniem w celu usunięcia elementu magnetycznego.

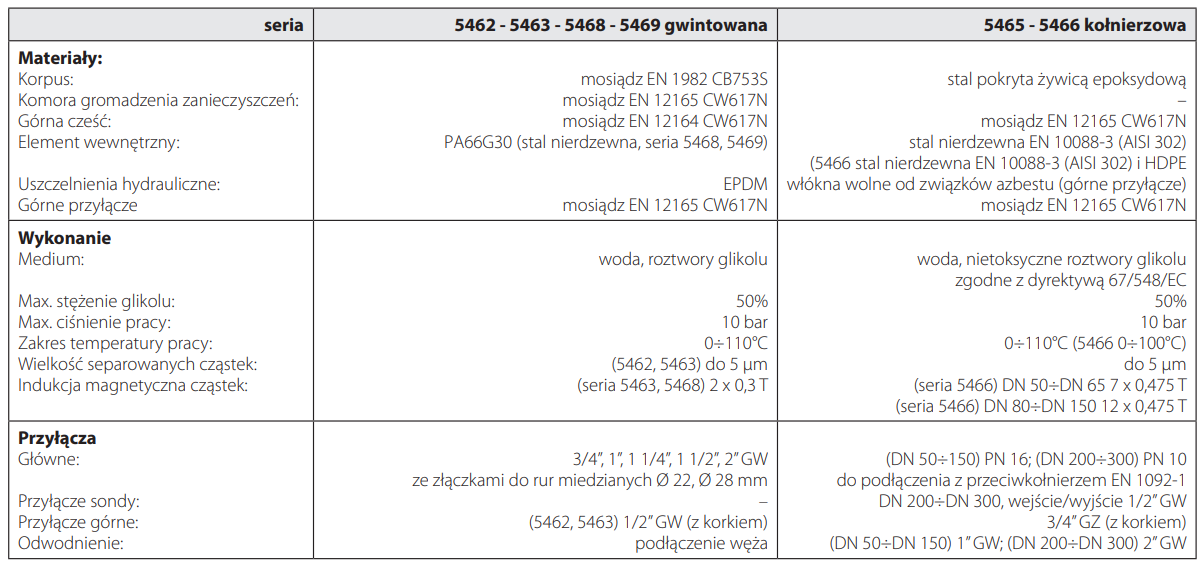

Specyfikacja techniczna

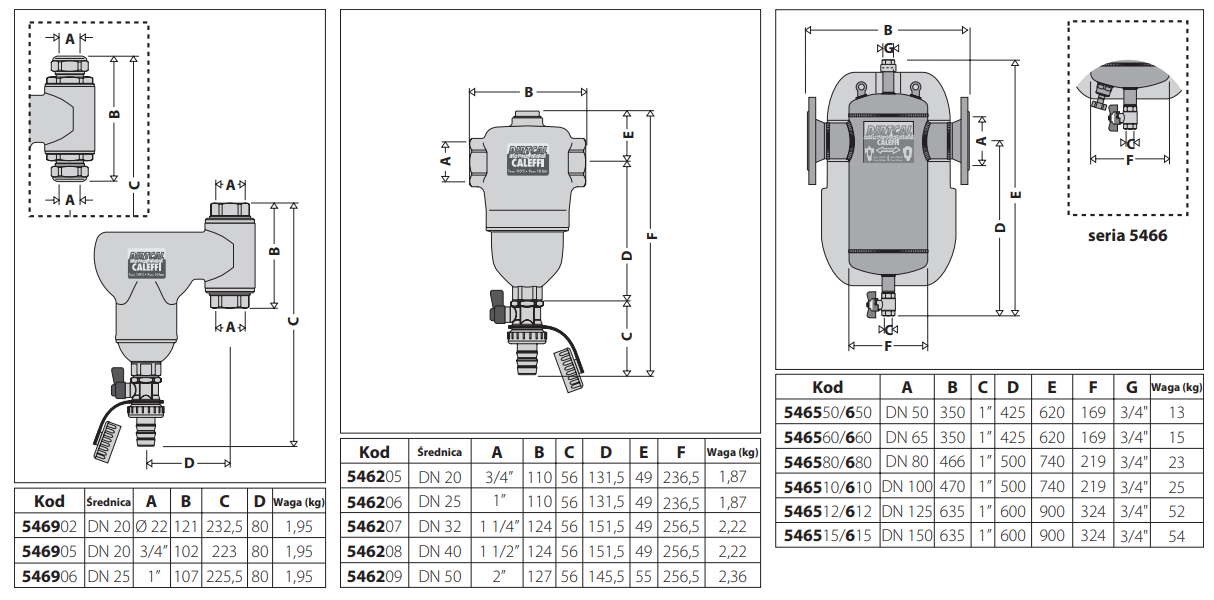

Gabaryty
