Brymen Multimetr-logger/rejestrator (87000pom), TRMS, USB/RS232C, BM525s Brymen

Multimetr-logger/rejestrator (87000pom), TRMS, USB/RS232C, BM525s Brymen

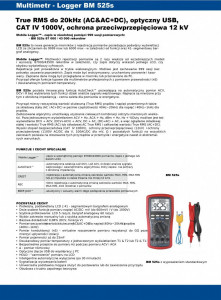

 Karta katalogowa

 Instrukcja

• BM 525s to nowa generacja mierników z rejestracją pomiarów posiadająca podwójny wyświetlacz LCD ze zliczaniem do 9999 max lub 6000 max - w zależności od funkcji oraz 41- segmentowy bargraf analogowy.
• Mobile Logger™. Możliwości rejestracji pomiarów są 2 razy większe od wcześniejszych modeli i wynoszą: 87000/43500 rekordów w zależności, czy zapis dotyczy wskazań jednego LCD, czy obydwu wyświetlaczy cyfrowych.
• Rejestracja jest prowadzona w trybie wielosesyjnym. Możliwe jest zachowanie 999 sesji bez potrzeby usuwania poprzednich. Zapis może być wstrzymywany, uruchamiany ponownie i kasowany. Zapisane dane mogą być przeglądane w mierniku lub przeniesione do PC.
• Przyrząd oferuje funkcje typowe dla multimetrów profesjonalnych z pomiarem przewodności (nS) i dwukanałowym pomiarem temperatury.
•

• BM 525s posiada innowacyjną funkcję AutoCheck™ pozwalającą na automatyczny pomiar ACV, DCV i R bez wybierania tych funkcji dzięki analizie sygnału wejściowego. Napięcia są mierzone przy tym z obniżoną impedancją - cenna zaleta dla pomiarów w energetyce.
•

• Przyrząd mierzy rzeczywistą wartość skuteczną (True RMS) prądów i napięć przemiennych także ze składową stałą (AC i AC+DC) w paśmie częstotliwości 40Hz~20kHz dla napięć i 40Hz~1kHz dla prądów.
•

• Zastosowane algorytmy umożliwiają uzyskanie ciekawych kombinacji odczytu mierzonych wielkości. Poza jednoczesnym wyświetlaniem ACV + Hz, ACA + Hz, dBm + Hz, Hz + %Duty możliwe jest też wyświetlanie DCV + ACV, (DCV+ACV) + ACV, DC + AC, (DC+AC) + AC, a więc oglądanie składowej stałej i wartości True RMS (AC) lub składowej AC True RMS i całkowitej wartości True RMS (AC+DC). Wysoki stopień bezpieczeństwa (CAT IV 1000V), ochrony przeciwprzepięciowej (12kV) i ochrony przeciążeniowej (1100V AC/DC dla V, 100AC/DC dla mV, Ω i pozostałych funkcji) na wszystkich zakresach pozwala na stosowanie tych przyrządów w przemyśle i energetyce nawet w ekstremalnych warunkach.

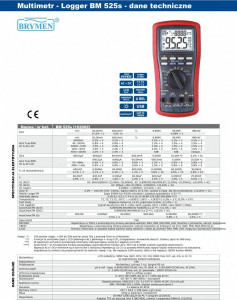

• Dane techniczne multimetru - loggera BM525s Brymen

• • • • Cechy szczególne i funkcje specjalne:
        • Automatyczna/ręczna zmiana zakresów pomiarowych
        • TrueRMS - Pomiar rzeczywistej wartości skutecznej
        • DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
        • Pomiar temperatury
          • dwukanałowy
        • Pamięć pomiarów:
          • 87000 pojedynczych, 43000 podwójnych
        • Możliwość przeglądania zarejestrowanych wyników pomiarów
        • Wybór interwałów próbkowania
          • od 0,05 s. do 600 s.
        • Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
        • RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
        • CREST: rejestracja wartości szczytowych MAX, MIN impulsów
        • REC - rejestracja wartości MAX, MIN
          • + AVG
        • Komunikacja z komputerem PC za pomocą interfejsu USB
        • Lo-Z - pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
        • Hi-Z - pomiary napięcia o wysokiej impedancji wejścia
        • AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV, rezystancja) w zależności od sygnału wejściowego
        • Sygnalizacja nieprawidłowych połączeń
      •

      • POMIARY I DOKŁADNOŚCI
      •

        • Współczynnik temperaturowy: nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 45°C)
        • Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH
      •

      • Test ciągłości

        Zakres min. wykrywalności R [Ω]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
        20	300	1450	1050

      • • Czas odpowiedzi:
      •

      • DCV - napięcie stałe

        Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        60m	0,01m	0,12	2	10M	50p	1450	1050
        600m	0,1m	0,06	2	10M	80p	1450	1050
        999,9m	0,1m	0,08	2	10M	50p	1450	1050
        9,999	0,001	0,08	2	10M	50p	1450	1050
        99,99	0,01	0,08	2	10M	50p	1450	1050
        999,9	0,1	0,08	2	10M	50p	1450	1050
        999,9m (AutoCheck)	0,1m	0,5	3	3k	165p	1450	1050
        9,999 (AutoCheck)	0,001	0,5	3	3k	165p	1450	1050
        99,99 (AutoCheck)	0,01	0,5	3	18k	165p	1450	1050
        999,9 (AutoCheck)	0,1	0,5	3	500k	165p	1450	1050

      • • NMRR - Współczynnik tłumienia sygnału nałożonego: 60dB lub więcej dla 50/60Hz +-0,1%
        • • Impedancja wejściowa narasta powyżej 50V i wynosi: 18k Ω dla 100V, 125k Ω dla 300V, 320k Ω dla 600V, 500k Ω dla 1000V
        • CMRR - Współczynnik tłumienia sygnału wspólnego: 110dB lub więcej dla 50/60Hz (Rs=1k Ω)
      •

      • ACV - napięcie przemienne

        Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        999,9m	0,1m	1,0	4	50	60	3k	150p	1450	1050
        9,999	0,001	1,0	4	50	60	3k	150p	1450	1050
        99,99	0,01	1,0	4	50	60	18k	150p	1450	1050
        999,9	0,1	1,0	4	50	60	460k	150p	1450	1050

      • • Współczynnik szczytu:
          • CF
          • CF
        • • Impedancja wejściowa narasta powyżej 50V i wynosi: 18k Ω dla 100V, 125k Ω dla 300V, 320k Ω dla 600V, 460k Ω dla 1000V
      •

      • Napięcie DCV+ACV

        Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        60m	0,01m	0,5	3	50	60	10M	50p	1450	1050
        600m	0,1m	0,5	3	50	60	10M	80p	1450	1050
        999,9m	0,1m	0,5	3	50	60	10M	50p	1450	1050
        9,999	0,001	0,5	3	50	60	10M	50p	1450	1050
        99,99	0,01	0,5	3	50	60	10M	50p	1450	1050
        999,9	0,1	0,5	3	50	60	10M	50p	1450	1050
        60m	0,01m	0,8	4	40	500	10M	50p	1450	1050
        600m	0,1m	0,8	4	40	500	10M	80p	1450	1050
        999,9m	0,1m	5,0	4	40	500	10M	50p	1450	1050
        9,999	0,001	1,0	4	40	500	10M	50p	1450	1050
        99,99	0,01	1,0	4	40	500	10M	50p	1450	1050
        999,9	0,1	2,0	4	40	500	10M	50p	1450	1050
        60m	0,01m	2,0	3	500	1k	10M	50p	1450	1050
        600m	0,1m	2,0	3	500	1k	10M	80p	1450	1050
        999,9m	0,1m	3dB	–	500	1k	10M	50p	1450	1050
        9,999	0,001	1,0	4	500	1k	10M	50p	1450	1050
        99,99	0,01	1,0	4	500	1k	10M	50p	1450	1050
        999,9	0,1	2,0	4	500	1k	10M	50p	1450	1050
        60m	0,01m	2,0	3	1k	3k	10M	50p	1450	1050
        600m	0,1m	2,0	3	1k	3k	10M	80p	1450	1050
        999,9m	0,1m	–	–	1k	3k	10M	50p	1450	1050
        9,999	0,001	3,0	4	1k	3k	10M	50p	1450	1050
        99,99	0,01	3,0	4	1k	3k	10M	50p	1450	1050
        999,9	0,1	3,0	4	1k	3k	10M	50p	1450	1050
        60m	0,01m	2,0	3	3k	20k	10M	50p	1450	1050
        600m	0,1m	2,0	3	3k	20k	10M	80p	1450	1050
        999,9m	0,1m	–	–	3k	20k	10M	50p	1450	1050
        9,999	0,001	3dB	–	3k	20k	10M	50p	1450	1050
        99,99	0,01	3dB	–	3k	20k	10M	50p	1450	1050
        999,9	0,1	–	–	3k	20k	10M	50p	1450	1050

      • • Współczynnik szczytu:
          • CF
          • CF
        • CMRR - Współczynnik tłumienia sygnału wspólnego
          • 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)
      •

      • DCA - prąd stały

        Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
        600u	0,1u	0,2	4	80	1000	0,44
        6000u	1u	0,2	4	80	1000	0,44
        60m	0,01m	0,2	4	1,5	1000	0,44
        600m	0,1m	0,2	4	1,5	1000	0,44
        6	0,001	0,2	4	0,02	600	11
        10	0,01	0,2	4	0,02	600	11

      • • • 10A pomiar ciągły, 10-20A przez 30 s z 5-minutowymi przerwami na chłodzenie
      •

      • Prąd DCA+ACA

        Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Czestotliwość max. [Hz]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
        600u	0,1u	0,6	3	50	60	80	1000	0,44
        6000u	1u	0,6	3	50	60	80	1000	0,44
        60m	0,01m	0,6	3	50	60	1,5	1000	0,44
        600m	0,1m	1,0	3	50	60	1,5	1000	0,44
        6	0,001	0,8	6	50	60	0,02	600	11
        10	0,01	0,8	6	50	60	0,02	600	11
        600u	0,1u	0,8	4	40	1k	80	1000	0,44
        6000u	1u	0,8	4	40	1k	80	1000	0,44
        60m	0,01m	0,8	4	40	1k	1,5	1000	0,44
        600m	0,1m	1,0	4	40	1k	1,5	1000	0,44
        6	0,001	0,8	6	40	1k	0,02	600	11
        10	0,01	0,8	6	40	1k	0,02	600	11

      • • Współczynnik szczytu:
          • CF
          • CF
        • • 10A pomiar ciągły, 10-20A przez 30 s z 5-minutowymi przerwami na chłodzenie
      •

      • Rezystancja

        Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        600	0,1	0,1	3	1,2	1450	1050
        6k	0,001k	0,1	3	1,2	1450	1050
        60k	0,01k	0,1	3	1,2	1450	1050
        600k	0,1k	0,1	3	1,2	1450	1050
        6M	0,001M	0,4	3	1,2	1450	1050
        60M	0,01M	1,5	5	1,0	1450	1050
        99,99n (S)	0,01n (S)	0,8	10	1,2	1450	1050
        600 (AutoCheck)	0,1	0,5	4	1,2	1450	1050
        6k (AutoCheck)	0,001k	0,5	4	1,2	1450	1050
        60k (AutoCheck)	0,01k	0,5	4	1,2	1450	1050
        600k (AutoCheck)	0,1k	0,5	4	1,2	1450	1050
        6M (AutoCheck)	0,001M	0,8	3	1,2	1450	1050
        60M (AutoCheck)	0,01M	2,0	5	1,0	1450	1050

      •

      • Pojemność

        Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        60n	0,01n	0,8	3	1450	1050
        600n	0,1n	0,8	3	1450	1050
        6u	0,001u	1,0	3	1450	1050
        60u	0,01u	2,0	3	1450	1050
        600u	0,1u	3,5	5	1450	1050
        6m	0,001m	5,0	5	1450	1050
        25m	0,01m	6,5	5	1450	1050

      • • • Dokładność dla kondensatorów warstwowych lub lepszych
      •

      • Częstotliwość

        Zakres [Hz]	Dokładność	Czułość	Funkcja
        5-1M	0,004%+4c	2,5V (prostokąt)	DCmV-Logic
        15-50k	0,04%+4c	40mV	AC 60mV
        15-50k	0,04%+4c	60mV	AC 600mV
        15-1k	0,04%+4c	0,5V	AC 999,9mV
        15-10k	0,04%+4c	2,5V	AC 9,999V
        15-10k	0,04%+4c	25V	AC 99,99V
        15-10k	0,04%+4c	100V	AC 999,9V
        15-3k	0,04%+4c	45 μA	AC 600 μA
        15-3k	0,04%+4c	600 μA	AC 6000 μA
        15-3k	0,04%+4c	40mA	AC 60mA
        15-3k	0,04%+4c	60mA	AC 600mA
        15-3k	0,04%+4c	4A	AC 6A
        15-3k	0,04%+4c	6A	AC 10A

      •

      • Temperatura

        Wartość min [°C]	Wartość max [°C]	Dokładność [%]	Dokładność [°C]	Zabezpieczenia DCpeak [V]	Zabezpieczenie DC-ACrms [V]
        -50	1000	0,3	2	1450	1050

      • • • Podane dokładności nie uwzględniają dokładności sond
      •

      • Wypełnienie impulsu

        Zakres [%]	Dokładność	Częstotliwość [Hz]	Czułość
        0-100%	3d/kHz+2c	5-10k	2,5V (prostokąt)

      • • Zabezpieczenie wejścia pomiarowego: przeciążeniowe 1450Vpeak/1050Vrms
      •

      • Test diod

        Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Zakres	Rozdzielczość	Dokładność
        	0,4mA	2V	0,001V	1,0%+1c

      • • Zabezpieczenie wejścia pomiarowego: przeciążeniowe 1450Vpeak/1050Vrms
    • • Producent
        • Brymen
      • Kraj pochodzenia
        • Tajwan
      •

      • Zgodność z normami:
        • • Kat. IV 1000V AC/DC
          • IEC61010-1 (druga edycja)
          • UL61010-1 (druga edycja)
          • PN-EN61010-1 (druga edycja)
      • Kompatybilność elektromagnetyczna:
        • PN-EN61326
        • PN-EN55022
        • PN-EN61000-3-3
        • PN-EN61000-3-2
        • PN-EN61000-4-8
        • PN-EN61000-4-11
        • PN-EN61000-4-6
        • PN-EN61000-4-3
        • PN-EN61000-4-2
        • PN-EN61000-4-4
        • PN-EN61000-4-5
      • Certyfikaty:
        • Oznakowanie CE (bezpieczeństwo i/lub EMC)
        • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
      • Ochrona przeciwprzepięciowa: 12kV (1,2/50us SURGE)

  • Dane ogólne multimetru - loggera BM525s Brymen

  • • Wyświetlacz:
      • • Wyświetlacz LCD: ACV, DCV, Hz, nS: max 9999, mV, DCA, ACA, R, C: max 6000
          • Wyświetlacz podwójny
          • Próbkowanie: 5 razy/s
        • Wskaźnik analogowy - Bargraf
          • Liczba segmentów: 41
          • Próbkowanie: 60 razy/s
        • Podświetlenie wyświetlacza / skali
    • Zasilanie:
      • Bateryjne
        • bateria 9V (006P, IEC6F22, NEDA1604)
          • 1 szt.
        • Sygnalizacja wyczerpania baterii poniżej napięcia ok. 7V
      • Automatyczne wyłączenie zasilania po 30 min. bezczynności
    • Warunki pracy:
      • 0°C÷45°C; wilgotność względna RH
    •

    • Warunki przechowywania:
      • -20°C÷60°C, wilgotność względna RH
    • Maksymalna wysokość pracy:
      • 2000m n.p.m.
    • Stopień zanieczyszcz. środow. naturalnego:
      • 2
    •

    • Wymiary i masa:

      Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa [g]
      208	103	64,5	635g

  • Wyposażenie standardowe:
    • Przewody pomiarowe (para)
    • Sonda typu K do pomiaru temperatury
    • Holster ochronny
    • Komplet baterii
    • Instrukcja obsługi
  •

  • Wyposażenie opcjonalne:
    • Sonda temperatury
      • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
    • BMH-01 - wieszak magnetyczny
    • Zestaw USB do komunikacji z komputerem PC
      • Interfejs USB BU-86X [nr kat.102043]
  •
