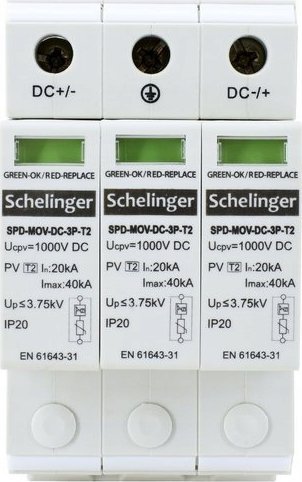

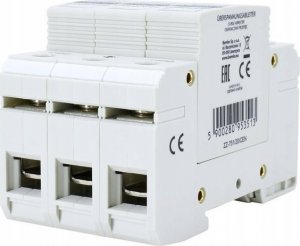

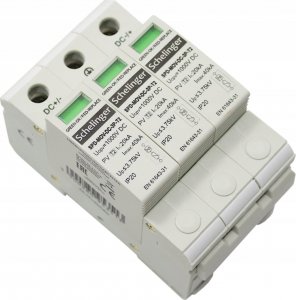

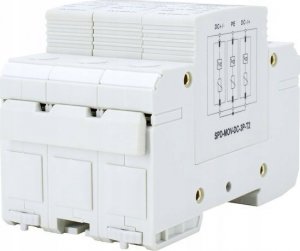

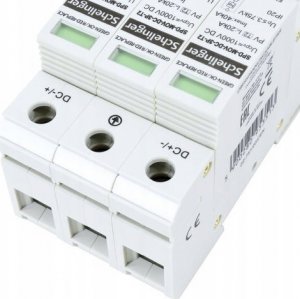

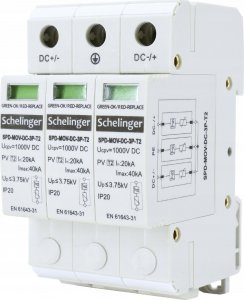

URządzenie OCHRONNE PRZED PRZEPIĘCIAMI 3P DC 1000V KLASY T2 SCHELINGER

Urządzenie ochronne przed przepięciami 3-fazowymi 3P DC dedykowane do ochrony instalacji fotowoltaicznych. Wyposażone jest w wizualny wskaźnik działania (wskaźnik – ochrona, czerwony – brak ochrony). Chroni od przepięć powstałych w wyniku wyładowań pośrednich oraz procesów łączeniowych – ograniczniki typu 2 (dawniej klasa C).

Posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego zabezpieczenia termicznego (choć jest ono zawsze zalecane)

Zastosowanie:

Znajdujący się w ofercie ogranicznik przepięć został zaprojektowany do ochrony instalacji fotowoltaicznych, przed napięciami

indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Mogą również znajdować się w

rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych do ochrony instalacji elektrycznych i urządzeń czułych.

Zabezpieczona całość za pomocą warystorów gdzie ich największą zaletą jest duża szybkość działania. Potrafią one przejść ze

swojego stanu wysokoomowego do nisko omowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają dużą zdolność pochłaniania energii.

Warystory stosuje się dla zabezpieczenia przed przepięciami zarówno w obwodach zmiennoprądowych, jak i stałoprądowych.

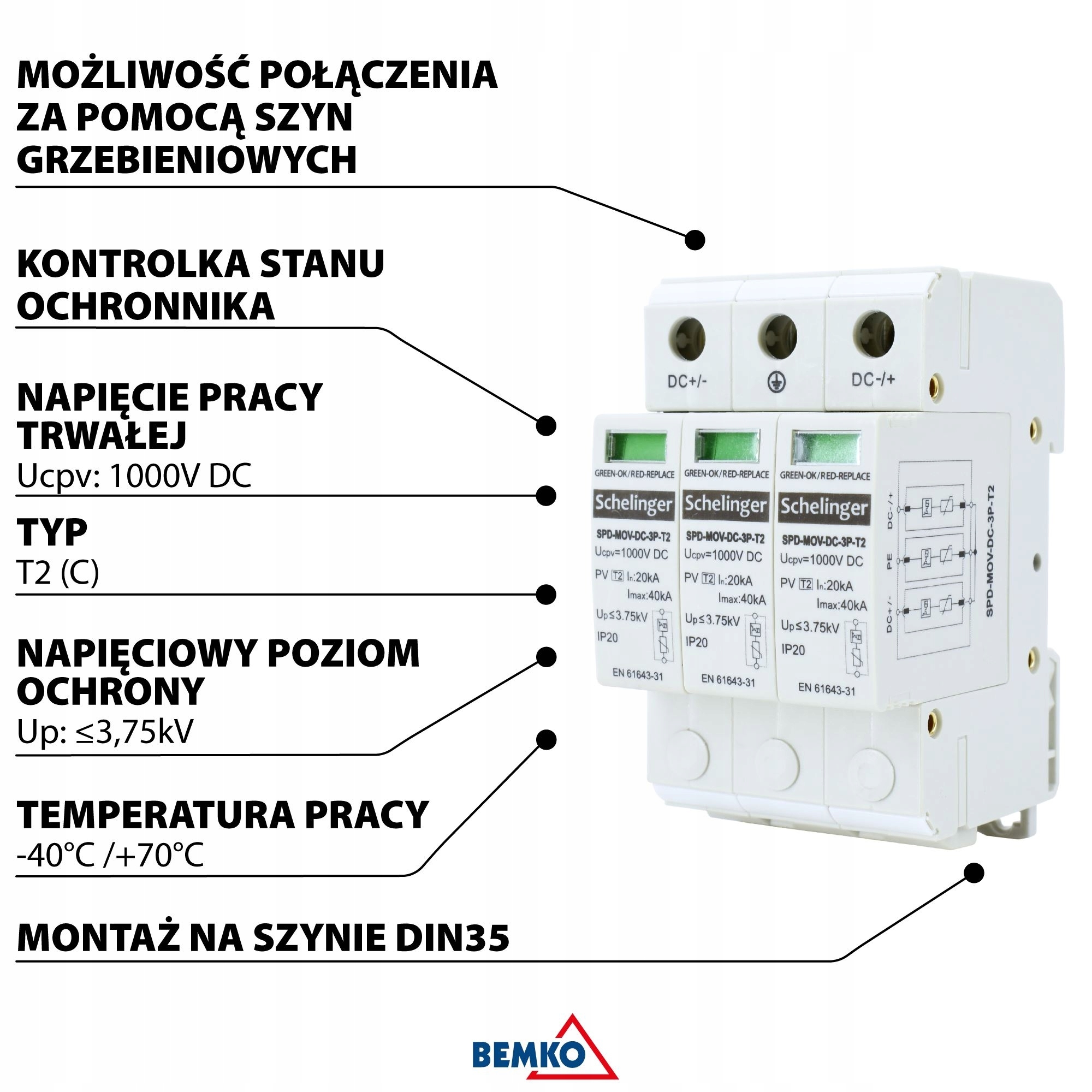

Opis techniczny:

• Graniczny prąd wyładowczy (8/20us): Imax: 40kA
• Liczba modułów: 3
• Napięcie pracy trwałej: Ucpv: 1000V DC
• Napięciowy poziom ochrony: Up:
• Temperatura pracy: -40°C / 70°C
• Typ: T2 (C)
• Marka: Schelinger

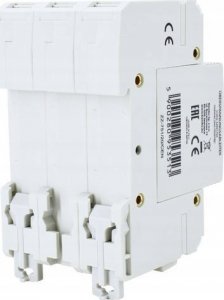

• Sposób montażu: Szyna montażowa DIN 35 mm
• Urządzenie ochronne przed przepięciami Pru DC 1000V C (Typ 2) 3P
• 20kA/40kA fotowoltaiczny Schelinger
• SCHELINGER
• Producent: SCHELINGER
• Symbol: 73.3209
• Kod producenta: A53-SPD-MOV-DC-3P-T2
• Kod EAN: 5900280953513
• [email protected]
• Graniczny prąd wyładowczy: 40kA
• Pojemność zacisków: 35mm2
• Zaciski ze stali ocynkowanej
• Wymienne wkładki
• Możliwość połączenia za pomocą szyn grzebieniowych

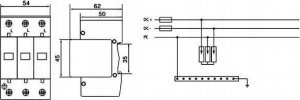

• Wymiary:
• Wysokość: 90mm
• Szerokość: 54 mm
• Głębokość: 68 mm

Typy/klasy urządzeń ochronnych przed przepięciami:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy

zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go urządzenia ochronne typu 1, 2 i 3 zgodnie

z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Urządzenie ochronne typu 1, czyli dawnej klasy B , często nazywane odgromnikiem, służy do ochronny przed przepięciami o wysokiej

wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest

ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Urządzenie ochronne typu 2, czyli dawnej klasy C , często jest nazywane prosto urządzeniem ochronnym. Jego zadaniem jest ograniczenie

przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz

przepięciami zredukowanymi przez urządzenia ochronne typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie

przepięcia. Urządzenia klasy B i C montowane są często w domowych rozdzielniach.

Urządzenie ochronne typu 3, czyli dawnej klasy D , służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia

urządzeń. Montowane jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy urządzeń ochronnych muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie

nieskuteczna. Urządzenia dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń

Bez stopnia poprzedzającego ulegają

one zniszczeniu.
