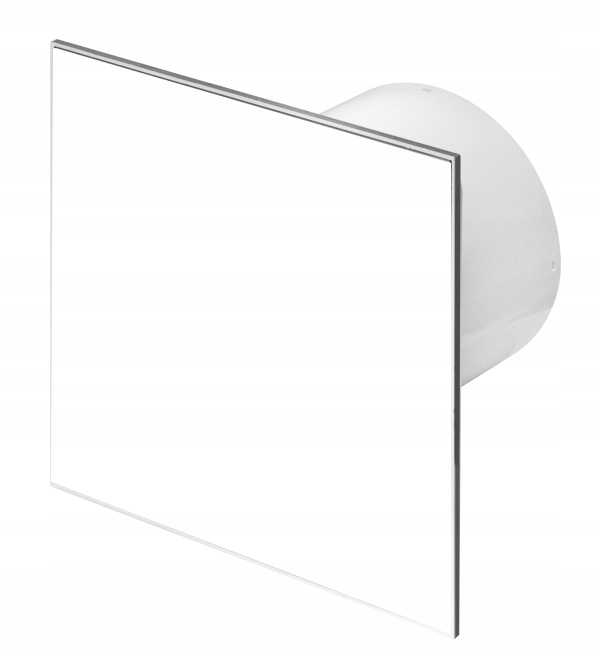

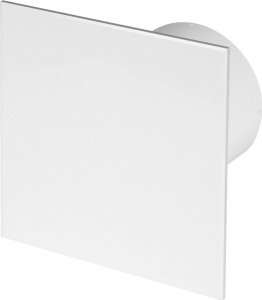

Wentylator do łazienki Awenta TRAX

WTB125H z czujnikiem wilgotności biały

INFORMACJE TECHNICZNE :

• Model - WTB125H
• Marka - Awenta
• Wyposażenie - czujnik wilgotności i czasowy
• Poziom hałasu - 42 dB
• Moc - 18 W
• Wydajność - 150 m3/h
• Kolor - biały
• Klasa odporności - IPX4
• Wentylator ścienno-ścienny
• Łożyska kulkowe

Przedsiębiorstwo Awenta produkuje wentylatory, które są przeznaczone do stosowania nie tylko w pomieszczeniach mieszkalnych,

ale także użytkowych i biurowych.

* *

W zależności od wielkości pomieszczenia i jego charakteru, oferta Awenty obejmuje wentylatory, których funkcje, parametry

i właściwości zapewniają odpowiednią wentylację.

Wszystkie wentylatory są zasilane napięciem 230V o częstotliwości znamionowej 50 Hz.

* *

Seria TRAX to nowa odmiana wentylatorów firmy Awenta, które są montowane za pomocą zacisków typu Easy Clip.

Front panelu jest wykonany z tworzywa ABS pomalowanego na kolor biały.

***

Główne cechy tej serii to:

• materiał wykonania - tworzywo ABS
• łożyska kulkowe
• maksymalna temperatura pracy - 40℃
• klasa odporności - IPX4

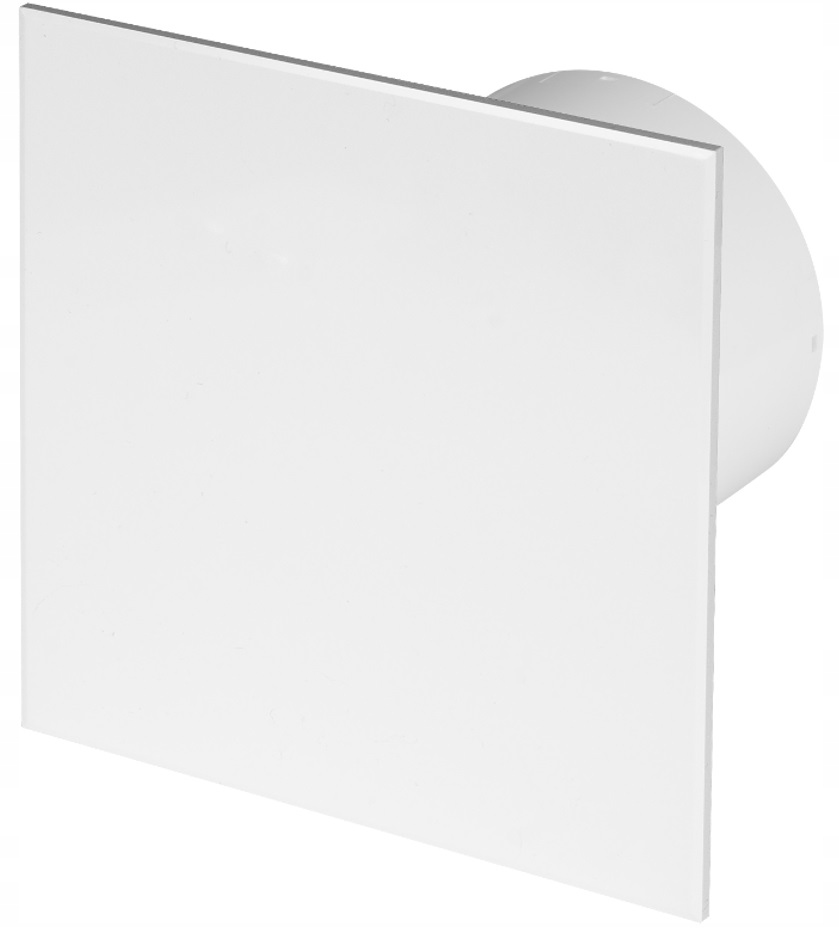

• możliwość instalacji na suficie
• możliwość zastosowania zaworu zwrotnego

Rysunek techniczny:

Wymiary:

• fi - 125 mm
• A - 137 mm
• B - 137 mm
• X - 177 mm
• Y - 177 mm
• W - 108 mm
• Z -   77 mm

Opis działania:

Czujnik wilgotności powietrza wykrywa wilgotność w zakresie od 40% do 90% wilgotności względnej.

Wentylator - w zależności od sposobu podłączenia do sieci - może być uruchamiany automatycznie lub manualnie.

Uruchamianie automatyczne - urządzenie włącza się, gdy poziom wilgotności powietrza przekroczy ustawioną

na potencjometrze H wartość, a wyłącza się po upływie czasu (określonego na potencjometrze T) liczonym od chwili

spadku wartości poziomu wilgotności.

Uruchamianie manualne - wentylator uruchamiany jest włącznikiem światła lub oddzielnym włącznikiem przeznaczonym

dla wentylatora.

Po wyłączeniu włącznika, urządzenie (tak jak w pierwszym przypadku) wyłączy się po upływie czasu

określonego na potencjometrze, o ile poziom wilgotności w pomieszczeniu jest poniżej poziomu ustawionego na potencjometrze H.

Układ wykrywania wilgotności jest układem nadrzędnym.

* *

Przykład użycia wentylatora z czujnikiem wilgotności:

Wentylator zostanie włączony automatycznie, gdy poziom wilgotności osiągnie wcześniej ustawiony poziom.

Gdy poziom wilgotności spadnie poniżej tego wcześniej ustawionego poziomu, zostanie włączone opóźnienie czasowe.

Taki cykl będzie się automatycznie powtarzał.

Budowa wentylatora:

1. Przednia maska
2. Wkręty mocujące
3. Kopułka
4. Pokrywa korpusu
5. Płytka sterująca
6. Maskownica otworu na przewód
7. Regulacja czujnika
8. Korpus wentylatora
9. Otwory montażowe
