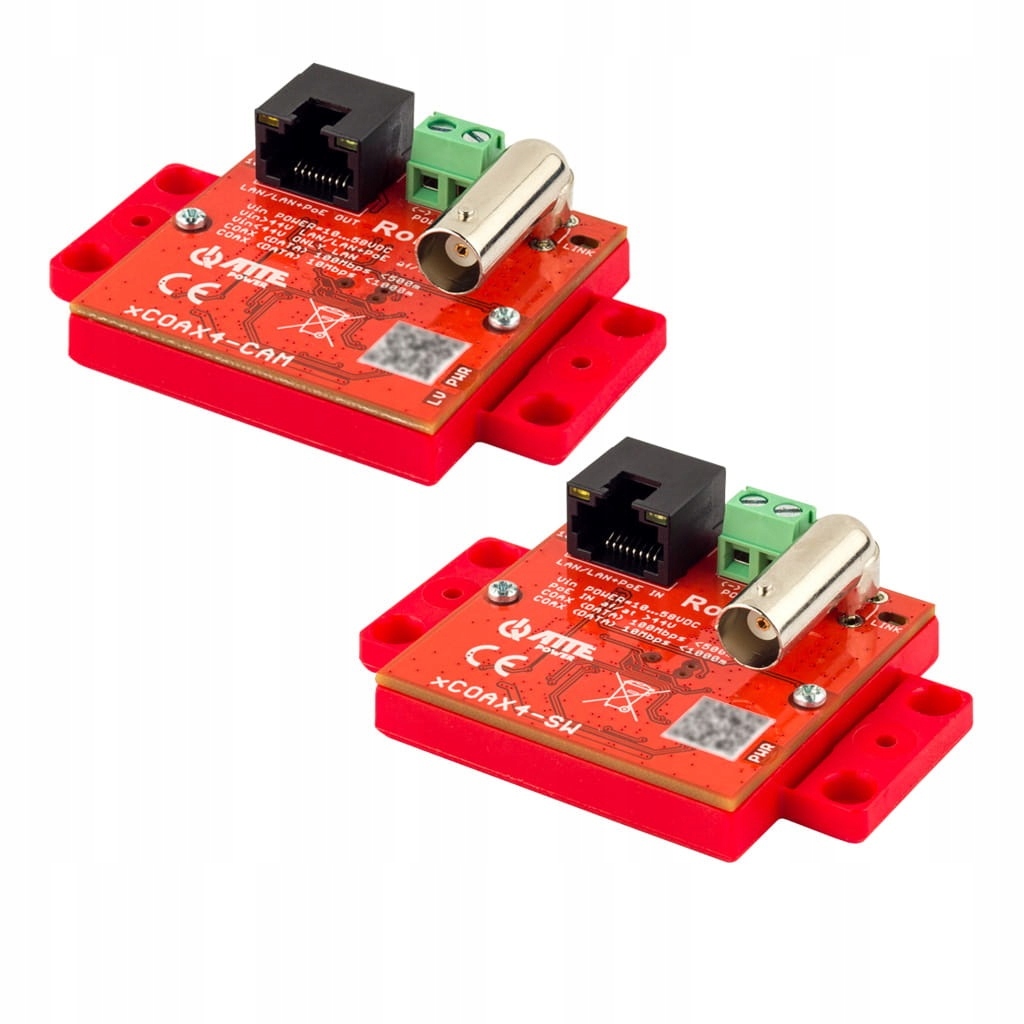

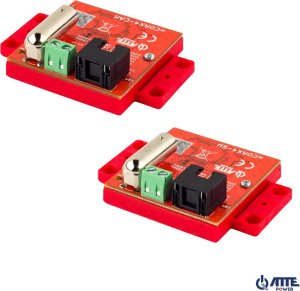

Zestaw przekształtników xCOAX4-SET ATTE

Kod towaru: XCOAX4-SET

Zestaw przekształtników xCOAX4-SET to komplet aktywnych przekształtników do transmisji danych z sieci Ethernet oraz zasilania PoE za pomocą standardowego kabla koncentrycznego używanego w monitoringu analogowym.

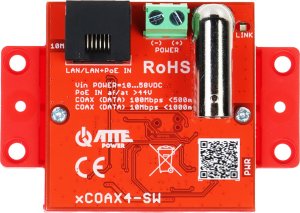

Urządzenia pozwalają na instalację kamer IP PoE w miejscach, gdzie wymiana istniejącej konstrukcji koncentrycznej przewodu jest niemożliwa lub nieopłacalna. Moduł xCOAX4-SW zasila się z dowolnego przełącznika PoE (port RJ45) i za pomocą kabla koncentrycznego umożliwia dwukierunkową transmisję sieciową oraz zasilanie modułu xCOAX4-CAM. Kamerę IP lub dowolne urządzenie sieciowe możesz podłączyć do portu RJ45 modułu xCOAX4-CAM na końcu linii.

Urządzenia można opcjonalnie zasilać za pomocą zacisków POWER. Aby dostarczyć wystarczające zasilanie dla odbiorników PoE, napięcie musi być wyższe niż 44V DC.

Maksymalny zasięg transmisji danych oraz zasilania PoE zależy od długości i przekroju używanych kabli oraz jakości złącz BNC. Na stabilność transmisji wpływ ma również obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia. Maksymalna długość kabla koncentrycznego wynosi 1000m. W przypadku niskiej jakości przewodu, prędkość transmisji może zostać obniżona do 10Mbps, co zostanie sygnalizowane diodą na obudowie.

Najważniejsze cechy i funkcje:

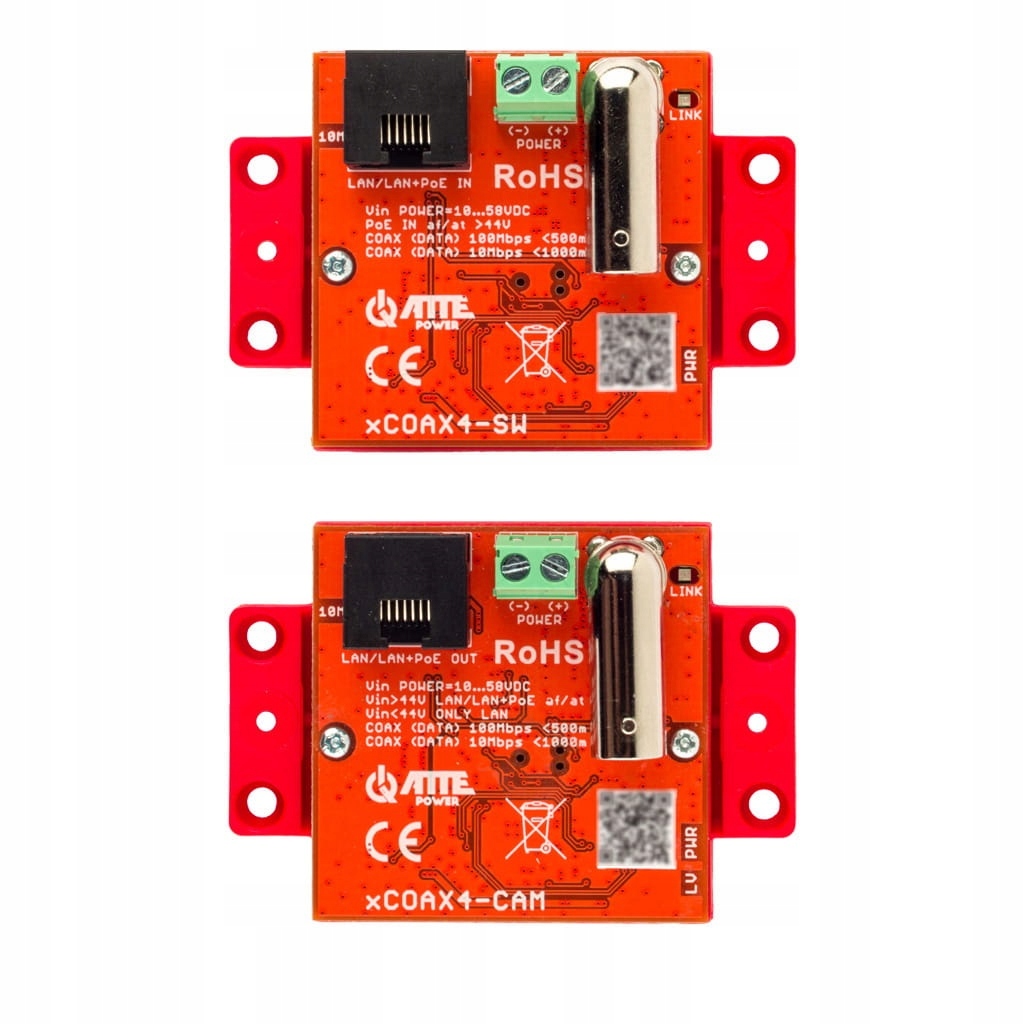

• Zasięg transmisji przez kabel koncentryczny do 1000m przy prędkości 10/100Mbps

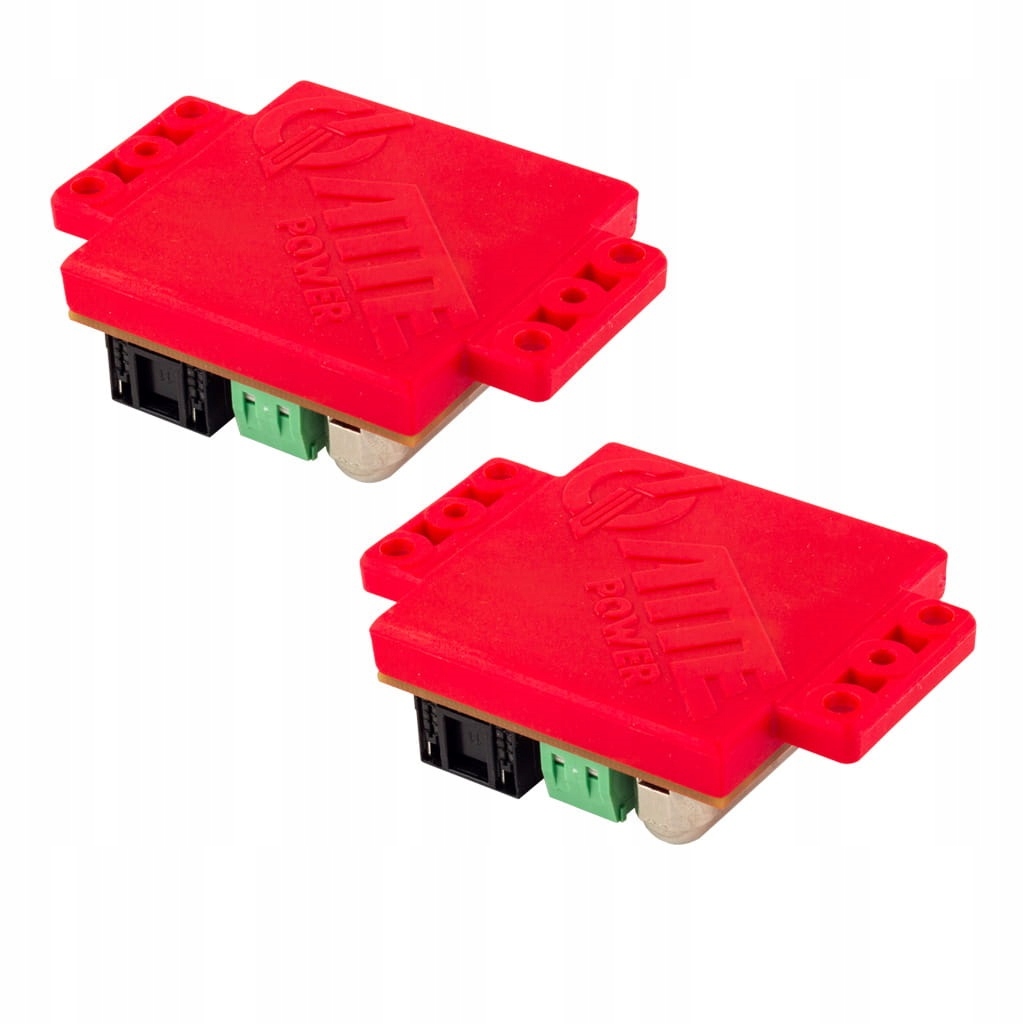

• Odporność na zakłócenia i funkcja watchdog w torze COAX

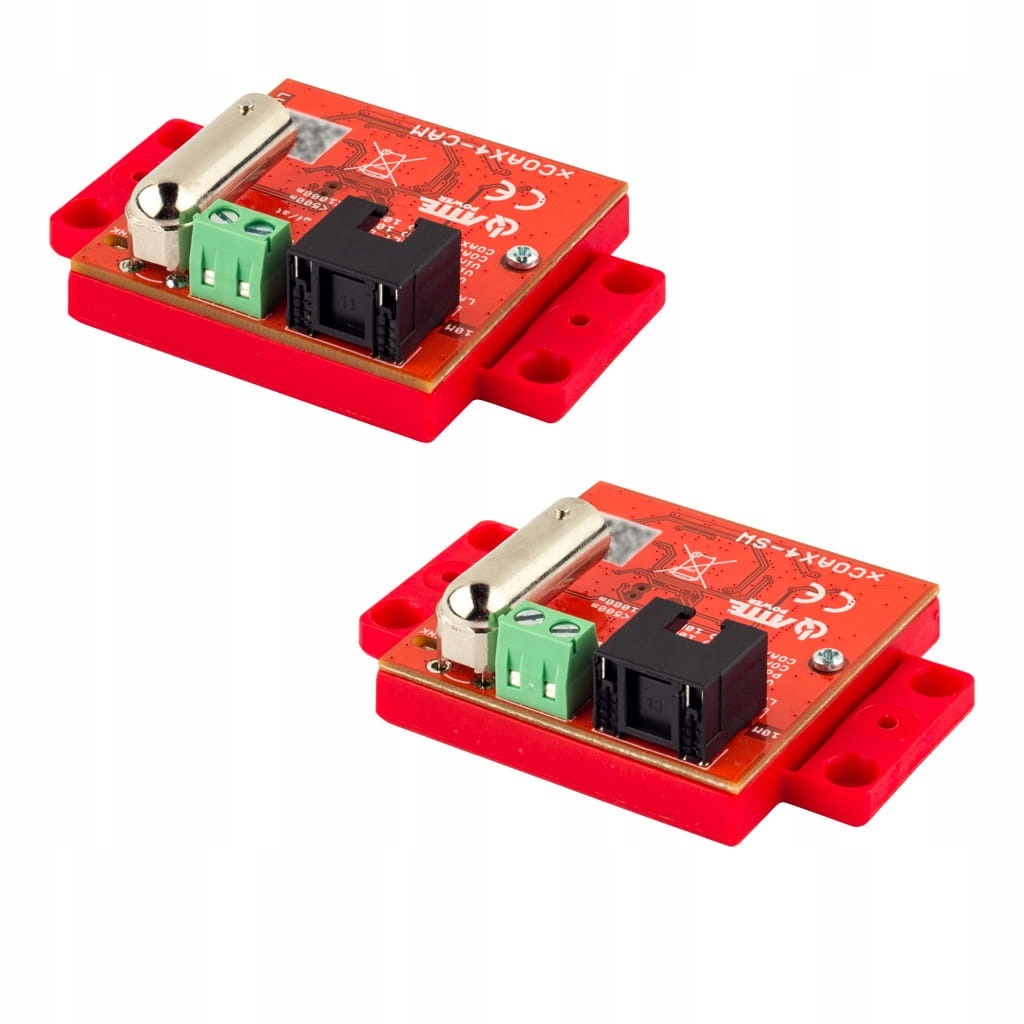

• Możliwość zasilania z przełącznika PoE 802.3at/af, PoE PASSIVE (xCOAX4-SW) oraz poprzez zaciski z napięciem 10-58VDC
• Możliwość zasilania odbiorników PoE 802.3at/af lub PoE PASSIVE do 90W (przy wykorzystaniu wszystkich 4 par skrętki do zasilania)
• Bardzo niskie zużycie mocy - 1,35W dla całego toru
• Niewielkie wymiary modułów
• Wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
• Proste i szybkie uruchomienie bez konieczności konfiguracji parametrów

Zestaw zawiera:

• xCOAX4-SW

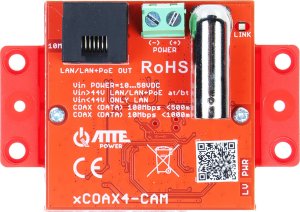

• xCOAX4-CAM

Urządzenia, po dostarczeniu zasilania i prawidłowym podłączeniu kabli, nawiązują komunikację z prędkością 100Mbps. Jeśli nie można nawiązać stabilnego połączenia, prędkość transmisji zostanie obniżona do 10Mbps. Sygnalizuje to zapalona dioda.

Jeśli nie uda się nawiązać połączenia, należy sprawdzić jakość złącz BNC na końcach toru XCOAX. Dodatkowe połączenia i rozgałęzienia mogą uniemożliwić stabilną transmisję. Należy sprawdzić ich poprawność i usunąć zbędne połączenia.

Dioda LV pali się i sygnalizuje spadek napięcia poniżej 44V DC na odbiorniku XCOAX-CAM. Można ją zresetować przez odłączenie i ponowne dostarczenie zasilania. Jej zapalenie sygnalizuje konieczność sprawdzenia poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może być przyczyną niestabilnej pracy lub uniemożliwić ponowne uruchomienie odbiorników PoE podłączonych do XCOAX-CAM.

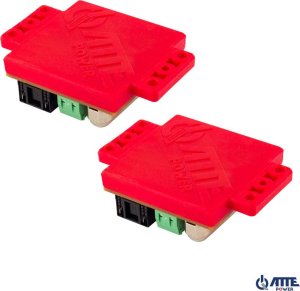

Urządzenie ma bardzo małe wymiary, co ułatwia montaż w niewielkich przestrzeniach, na przykład w podstawie kamery lub puszce instalacyjnej.

Najwygodniejszym sposobem montażu są dedykowane obudowy serii ABOX oraz płytki montażowe, wyposażone w otworki systemowe o rozstawie 10,8mm. Systemowe rozwiązanie umożliwia montaż pionowy lub poziomy wybranych urządzeń w dowolnym otworze obudowy lub płytki montażowej. Z użyciem dodatkowego adaptera urządzenie można zainstalować na szynie TH-35.

Obudowa umożliwia montaż na kilka sposobów:

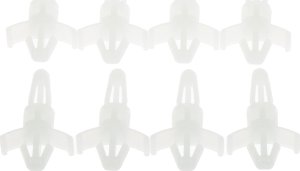

• „tradycyjnie” z użyciem kołków montażowych o rozstawie 10.8mm, które są dostępne we wszystkich obudowach ABOX
• przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
• z użyciem płytki montażowej ADD-RACK2U1 lub ADD-RACK2U2
• z użyciem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35

Dane techniczne:

• Długość kabla koncentrycznego: do 1000m
• Długość kabla sieciowego LAN: do 100m
• Sygnalizacja działania: diody LED w gniazdach RJ45: zasilanie urządzenia / link i transmisja danych w torze LAN
• Sygnalizacja: link i transmisja danych w torze COAX / Dioda sygnalizacyjna niskiego napięcia
• Gniazda: RJ-45 i BNC (żeńskie)
• Zakres temperatur pracy: -25°C...+65°C
• Wymiary (Szer. x Wys. x Gr.): 51 x 51 (73) x 23 mm
• Waga: 0,06 kg
• Stopień ochrony: IP20
• Konstrukcja obudowy: standardowa podstawa montażowa
• Montaż: kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK
