PRZYRZĄD DO FORMOWANIA PRZEWODÓW DIN/SAE

ASTA A-ROG203

Kompaktowe i proste w obsłudze narzędzie do formowania rurek 3/16", które można zastosować w ciasnych miejscach w celu naprawy przewodów hamulcowych.

• Do stosowania przy formowaniu podwójnego kształtu na stalowych, niklowych i miedzianych rurkach 3/16" DIN oraz SAE.
• Kompaktowa konstrukcja pozwala na użycie bezpośrednio w pojeździe lub na zdejmowanie uchwytu do zamocowania w imadle.
• W skład zestawu wchodzą narzędzie do formowania, dwustronny stemple OP1/OP2, smar do matryc oraz śruba pozycjonująca.

Instrukcja obsługi (SAE):

1. Poluzuj śruby zabezpieczające. Wskaź rurkę i lekko dokręć śruby blokujące. Rurki powinny swobodnie poruszać się do przodu i do tyłu.

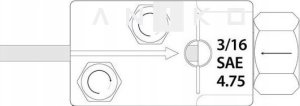

2. Włóż śrubę pozycjonującą. Wskaź rurkę na koniec narzędzia równolegle do śruby ustalającej. Całkowicie dokręć śruby blokujące, aby ustabilizować rurkę.
3. Odkręć śrubę pozycjonującą i włóż koniec stempla OP1. Całkowicie dokręć, tak aby sześciokąt końcówki stempla był równo przylegający do narzędzia.
4. Usuń stemple OP1, odwróć i włóż koniec stempla OP2. Całkowicie dokręć, tak aby sześciokąt końcówki stempla był równo przylegający do narzędzia.

Instrukcja obsługi (DIN):

1. Poluzuj śruby zabezpieczające. Wskaź rurkę i lekko dokręć śruby blokujące. Rurki powinny swobodnie poruszać się do przodu i do tyłu.

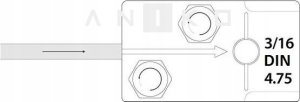

2. Włóż śrubę pozycjonującą. Wskaź rurkę na koniec narzędzia równolegle do śruby ustalającej. Całkowicie dokręć śruby blokujące, aby ustabilizować rurkę.

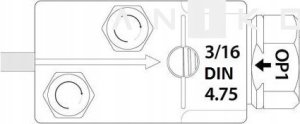

3. Odkręć śrubę pozycjonującą i włóż koniec stempla OP1. Całkowicie dokręć, tak aby sześciokąt końcówki stempla był równo przylegający do narzędzia.

*powyższy opis chroniony jest prawami autorskimi

Instrukcja obsługi (SAE):

Instrukcja obsługi (DIN):
