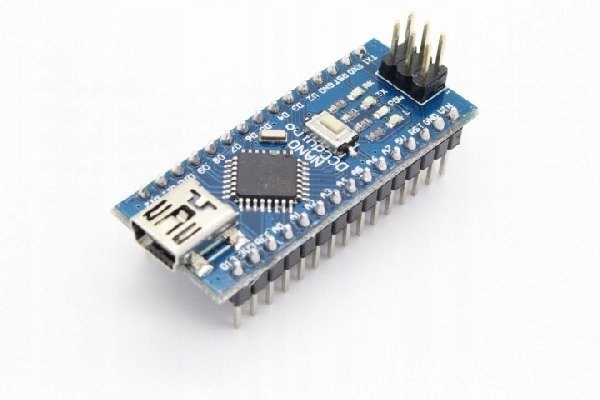

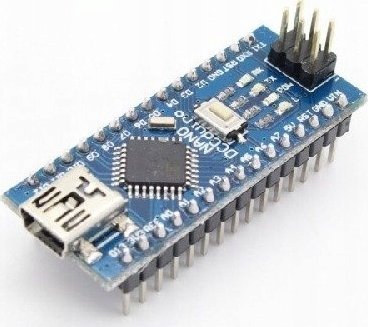

Arduino NANO V3.0 16MHz USB – ATmega328P – FTDI232 – klonas – suderinamas su Arduino

NANO V3.0 16MHz - ATmega328P - FTDI 232 - kompatybilny z Arduino

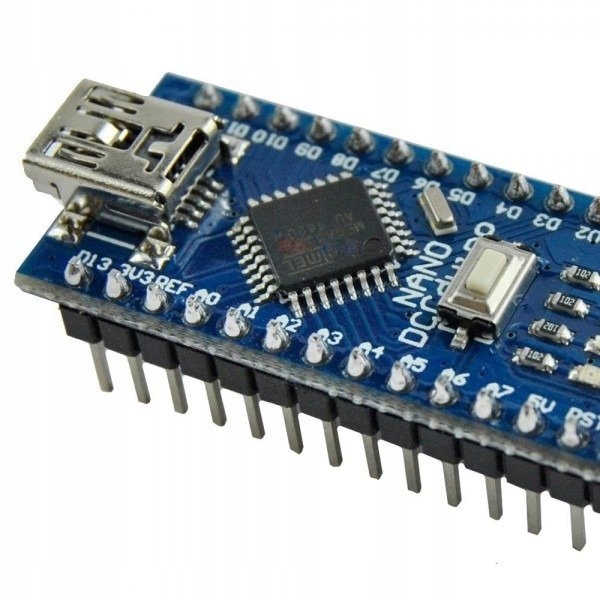

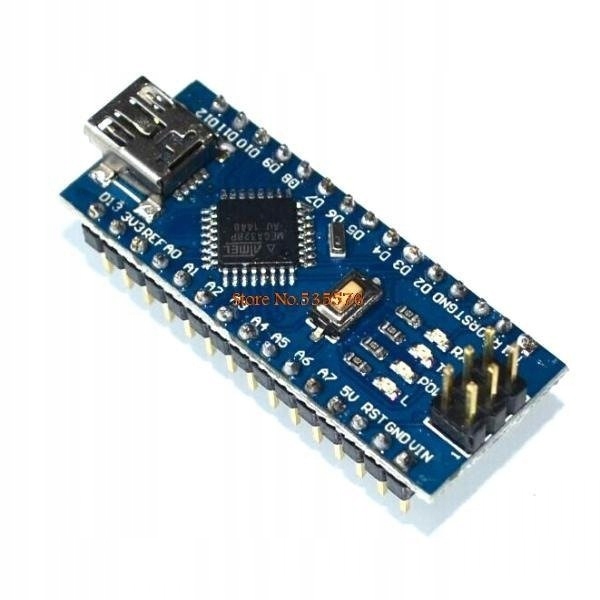

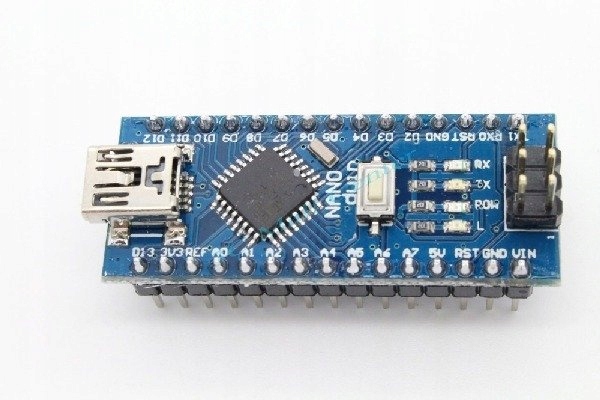

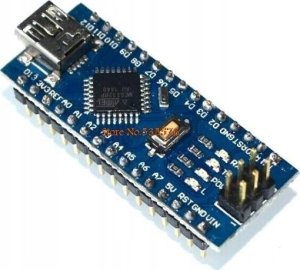

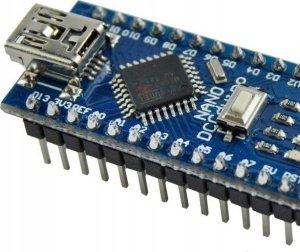

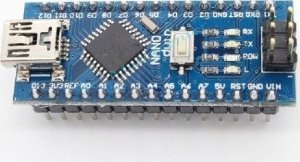

 Nowoczesny mini moduł NANO z mikrokontrolerem ATmega328P oraz złączem mini USB. Z powodzeniem można go wykorzystać w różnych projektach mikroprocesorowych. Układ jest zgodny z projektem Arduino.

• Dokładna kopia z pewnością zapewni niezawodne i efektywne działanie.
• NANO posiada wbudowany programator FTDI 232, przez co można go od razu używać po podłączeniu do komputera.

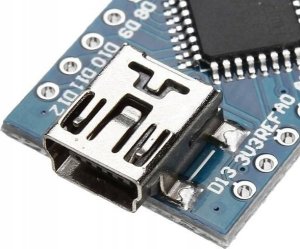

• Dzięki wygodnemu złączu mini USB, możemy bez problemu podłączyć go do komputera i zacząć programować. Dzięki małym rozmiarom, idealnie sprawdzi się w mniejszych projektach.
• W module Arduino zastosowano mikrokontroler Atmega328p.
• Nano posiada stabilizator napięcia, dzięki czemu można zasilać go napięciem wyższym niż 5V.

Cechy produktu

• Mikrokontroler Nano, podobnie jak wersja Pro, jest oparty na popularnym module Uno
• Posiada mikrokontroler Atmega328p.

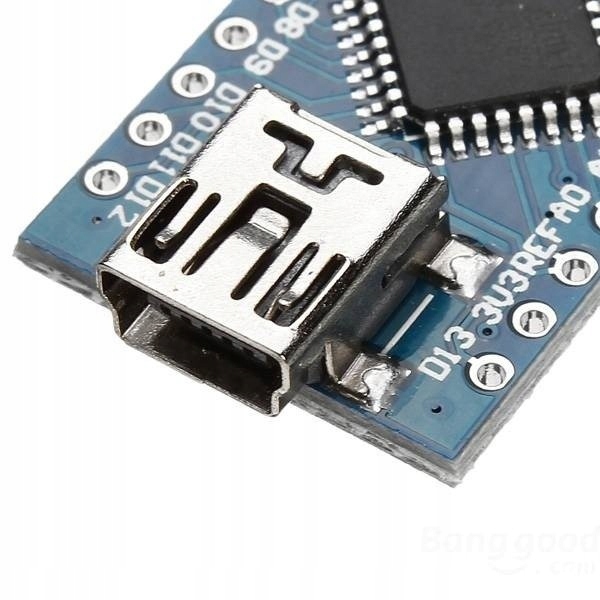

• Na płytce znajduje się port MINI USB z programatorem FTDI
• Płytka zawiera układ procesora ATmega328p
• 32kB pamięci Flash
• 1kB pamięci SRAM
• 1kB pamięci EEPROM
• Pracuje z sygnałem zegarowym o częstotliwości 16 MHz.

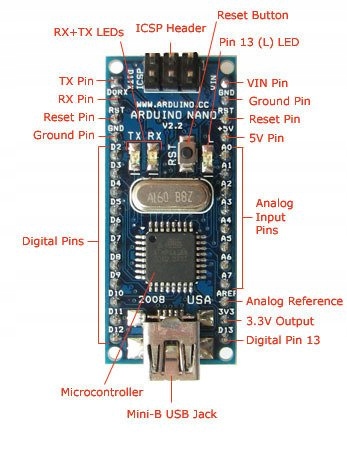

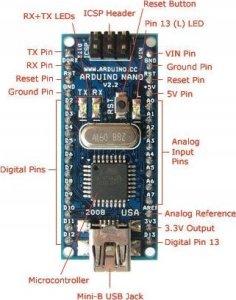

• Płytka posiada piny - wyjścia/wejścia
• 14 cyfrowych pinów - mogą zostać użyte jako wejście lub wyjście. Piny działają w standardzie TTL5V. Każdy z nich może dostarczać maksymalnie 40mA prądu i mają wbudowane rezystory pull-up. Niektóre z pinów spełniają również dodatkowe funkcje (UART, INT, PWM, SPI, LED), w tym 6 kanałów PWM, które można wykorzystać do sterowania serwomechanizmami/silnikami, np. SG-90
• 7 analogowych wejść, z których każde umożliwia pomiar z rozdzielczością 10 bitów. Niektóre z pinów spełniają również dodatkowe funkcje (I²C, AREF, Reset) i mogą być wykorzystane jako zwykłe dodatkowe piny cyfrowe.
• Arduino Nano można zasilać
• poprzez kabel mini-USB
• napięciem niestabilizowanym 7-12V podawanym na pin VIN lub ze źródła napięcia o stabilizowanej wartości 5V.
• Układ automatycznie wybiera najwyższe napięcie jako źródło zasilania.
• Układ FTDI232 to bezproblemowy programator układowy
• Układ posiada interfejs komunikacji z komputerem poprzez:
• UART - wyprowadzone na piny 0 (RX) i 1 (TX)
• USB - FTDI
• Ponadto obsługiwane są interfejsy I²C (TWI) oraz SPI
• Pracuje z napięciami o wartości 5 V.
• Przełącznik umożliwiający manualny reset
• Diody LED do kontroli pracy układu
• Złącza rozmieszczone na płytce pozwalają na bezpośrednie podłączenie płytki do płytek stykowych.
• Ta wersja ma przylutowane wtyki konektorów
• Do programowania służy Arduino IDE, darmowe oprogramowanie, które jest niezwykle przyjazne dla początkujących.
• Mikrokontroler na płytce ma fabrycznie zainstalowany bootloader, który umożliwia wgrywanie oprogramowania bez konieczności używania dodatkowego sprzętu.

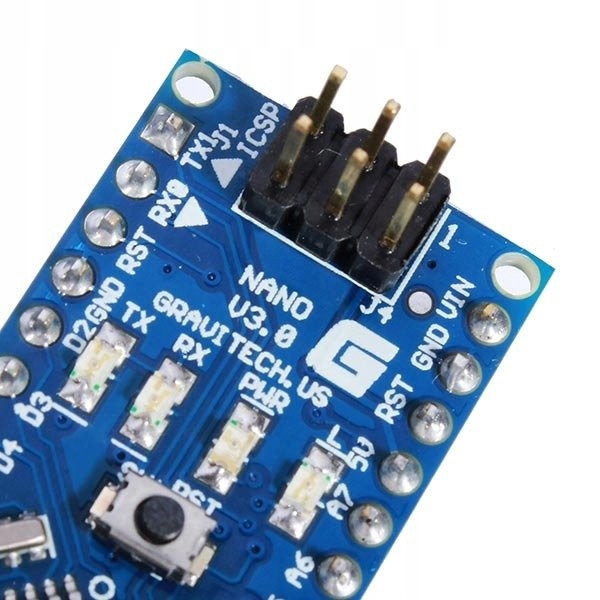

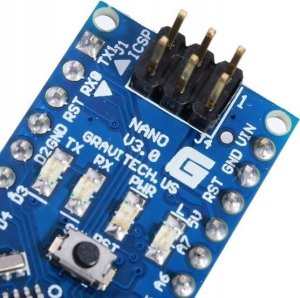

• Istnieje również możliwość programowania procesora przez ICSP.

Dane techniczne

• Napięcie zasilania: 5V
• Mikrokontroler: ATmega328 - 16 MHz
• Porty - Piny I/O: 14
• Ilość wejść analogowych: 7
• Ilość wyjść PWM: 6
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Zabezpieczenie przeciw przepływowi zbyt dużego prądu
• Moduł wykonany na laminacie o grubości 0,8 mm
• Masa poniżej 5 g.
• rozstaw pinów 2.54mm (możliwość zamontowania w płytkach stykowych)
• Wymiary: 45x19 mm
• 32kB pamięci flash
• 1kB EEPROM
• 1kB SRAM
• 2 timery/ liczniki 8bit
• 1 timer / licznik 16bit

Uwagi do konstrukcji i podłączania

• Zasilanie
• Jeśli napięcie zasilania wynosi więcej niż 5 V, należy je podłączyć do wyprowadzenia VIN, które jest połączone ze stabilizatorem.
• VCC jest bezpośrednio połączony z pinami mikrokontrolera, dlatego podłączanie napięcia wyższego niż 5 V może trwale uszkodzić układ.
• Wejścia/wyjścia
• Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).
• Każdy pin może pobierać maksymalny prąd o wartości 40 mA, co umożliwia bezpośrednie podłączanie diod LED z rezystorami oraz kontrolowanie innych układów scalonych.
• Oprócz standardowych I/O, niektóre wyprowadzenia posiadają również funkcje specjalne.
• Programowanie
• Tworzenie i wgrywanie oprogramowania jest możliwe dzięki darmowemu środowisku dostarczanemu przez producenta.
• Złącze ISCP umożliwia podłączenie zewnętrznego programatora AVR. Więcej informacji można znaleźć w dokumentacji oraz tutorialu.
• Przez złącze ISCP można również programować przy użyciu programatora USB ASP.
• Arduino można również programować za pomocą zewnętrznych konwerterów UART.

W zestawie

• NANO V3.0 16MHz USB - ATmega328P - FTDI232 - 1 szt.

Uniwersalny mini moduł NANO z mikrokontrolerem ATmega328P oraz złączem Mini USB. Możliwość zastosowania w różnych projektach mikroprocesorowych. Układ jest zgodny z projektem Arduino. Mikrokontroler Nano, podobnie jak wersja Pro, jest oparty na popularnym module Uno
