Arduino Arduino Uno R3 ATmega328 16Mhz 32kB FLASH 2kB SRAM

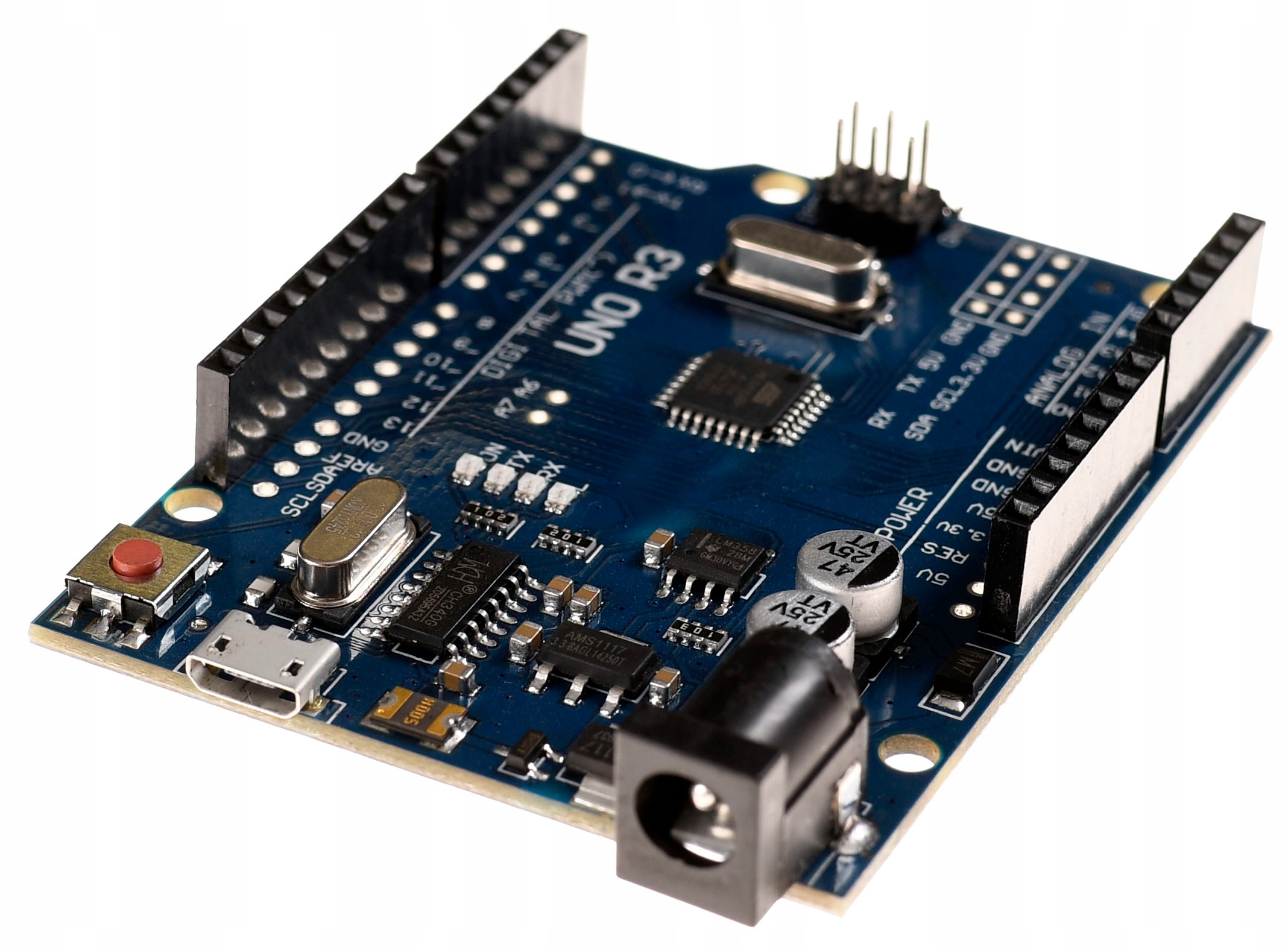

Uno R3 ATmega328 – Najpopularniejsza płytka deweloperska Arduino

Klon Arduino UNO R3 to jedna z najczęściej wybieranych płytek deweloperskich w rodzinie Arduino. Dzięki swojej wszechstronności i prostocie obsługi, jest idealnym rozwiązaniem zarówno dla początkujących, jak i zaawansowanych programistów. Płytka ta oferuje pełną kompatybilność z oryginalnym Arduino UNO, co sprawia, że jest doskonałym wyborem do różnorodnych projektów elektronicznych.

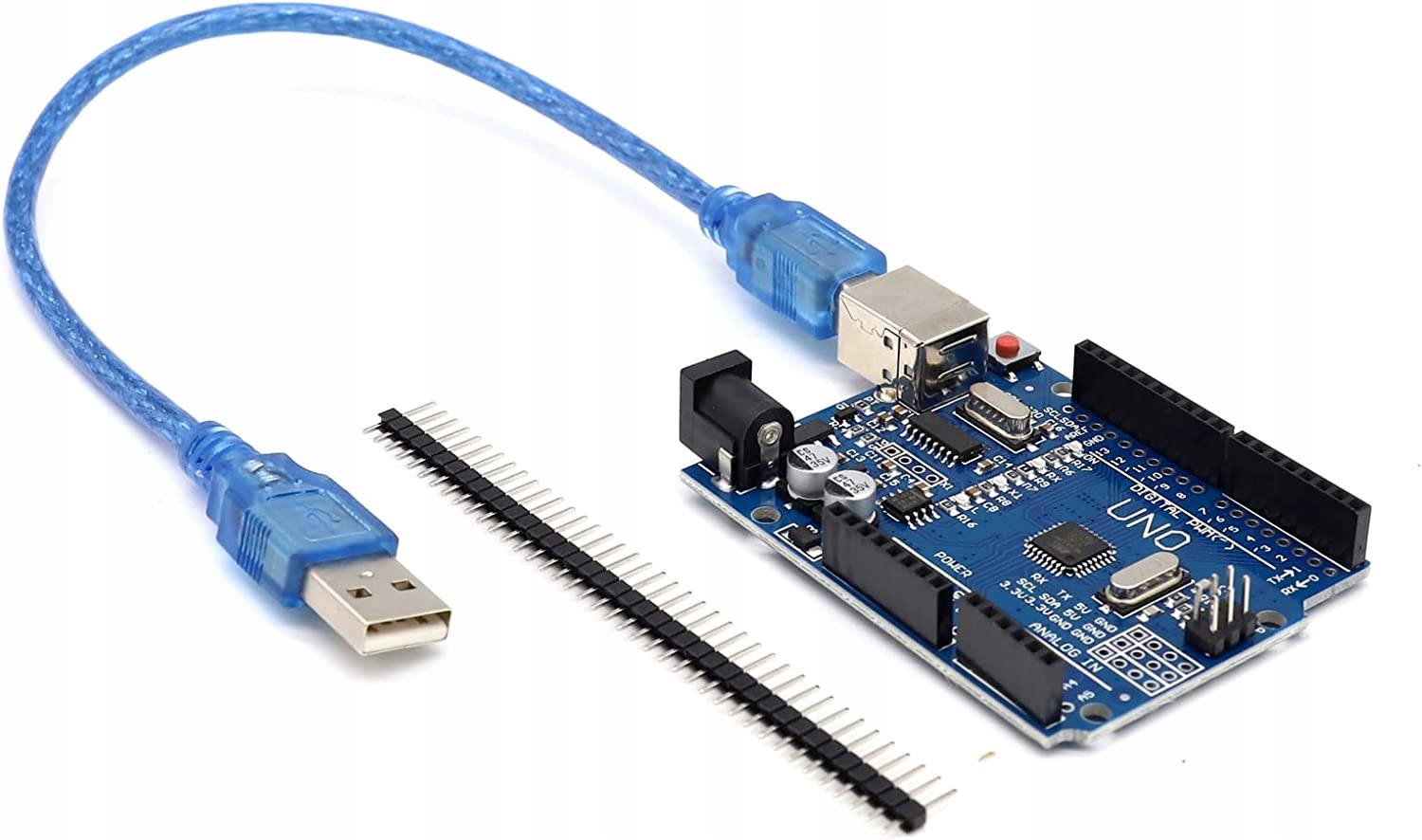

Kompatybilność z Arduino IDE i innymi środowiskami programistycznymi

Uno R3 ATmega328 jest w pełni kompatybilna z popularnym środowiskiem programistycznym Arduino IDE, co umożliwia łatwe programowanie i rozwijanie projektów. Dzięki temu użytkownicy mogą korzystać z bogatej biblioteki dostępnych zasobów oraz wsparcia społeczności, co znacznie ułatwia naukę i eksperymentowanie z elektroniką.

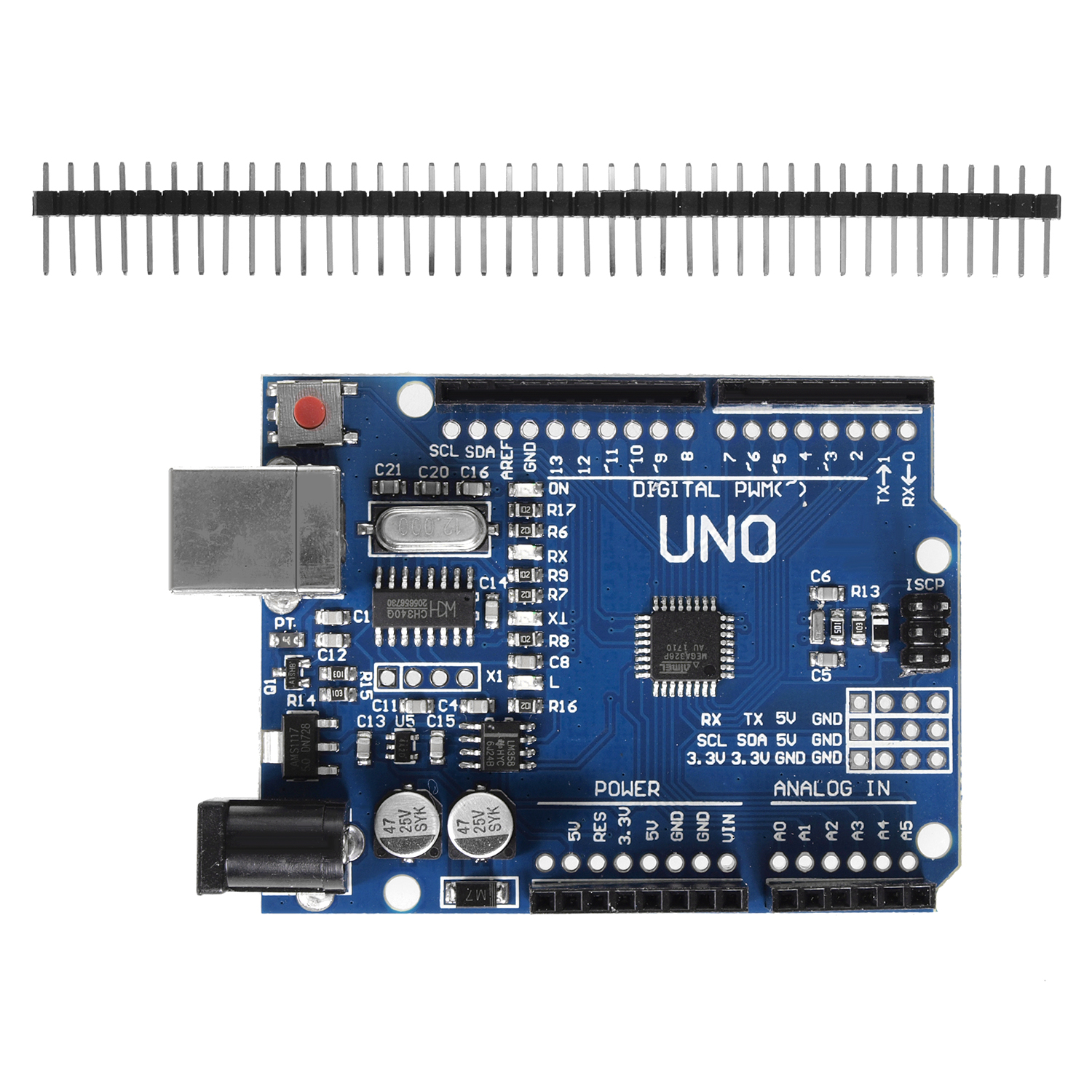

Standardowy rozstaw pinów i możliwość podłączenia shieldów

Płytka została zaprojektowana z myślą o łatwym podłączaniu modułów rozszerzających (shieldów). Standardowy rozstaw pinów 2,54 mm pozwala na bezproblemowe łączenie z różnorodnymi komponentami, co zwiększa możliwości rozbudowy i personalizacji projektów. Dodatkowo, wolne gniazda mogą być używane jako styki do pomiarów multimetrem lub do wlutowania goldpinów.

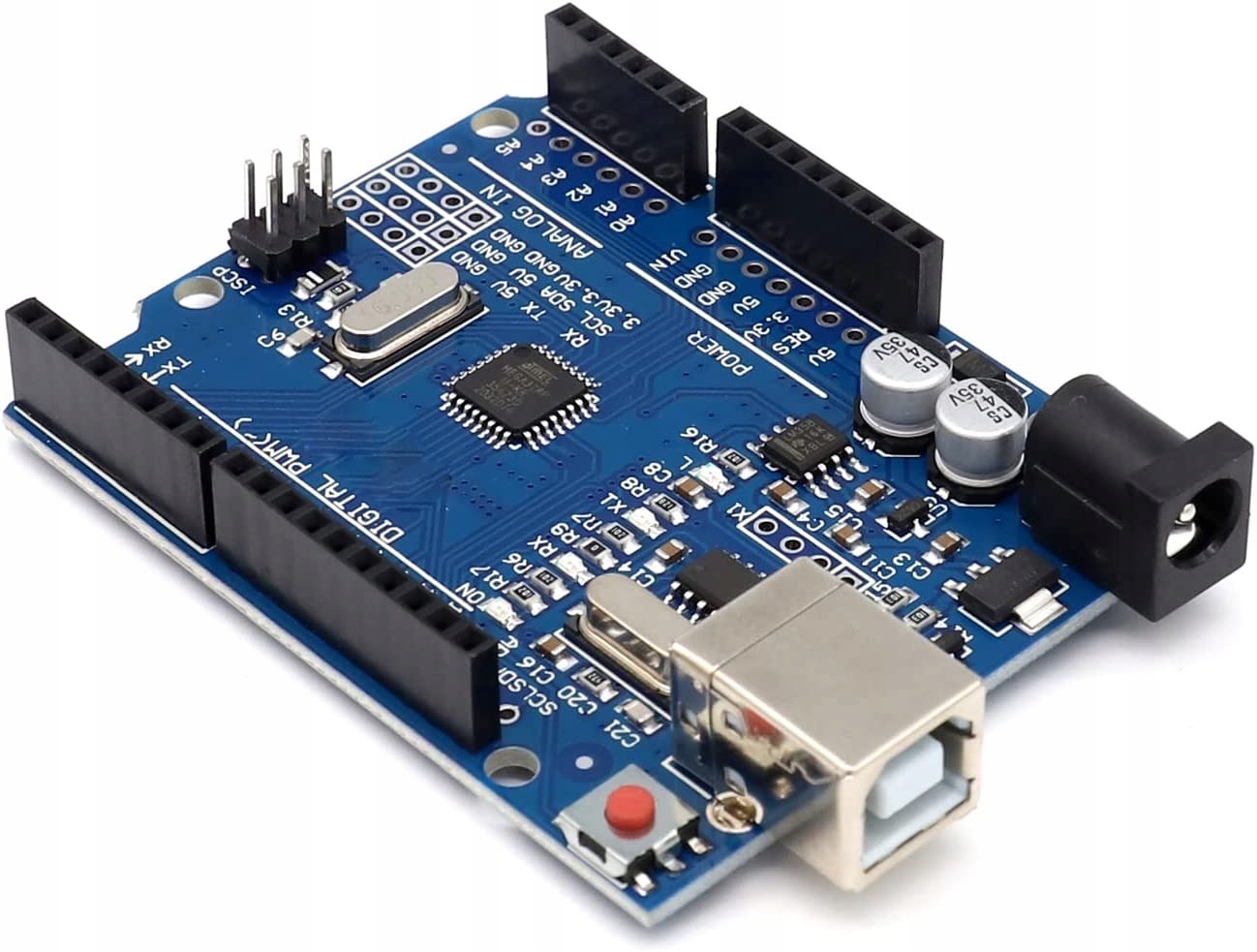

Wbudowany regulator napięcia dla stabilnego zasilania

Uno R3 ATmega328 jest wyposażona w wbudowany regulator napięcia, który zapewnia stabilne zasilanie 5V oraz 3,3V. Dzięki temu płytka może być zasilana z zewnętrznego źródła, co pozwala na uzyskanie optymalnych warunków pracy dla podłączonych komponentów.

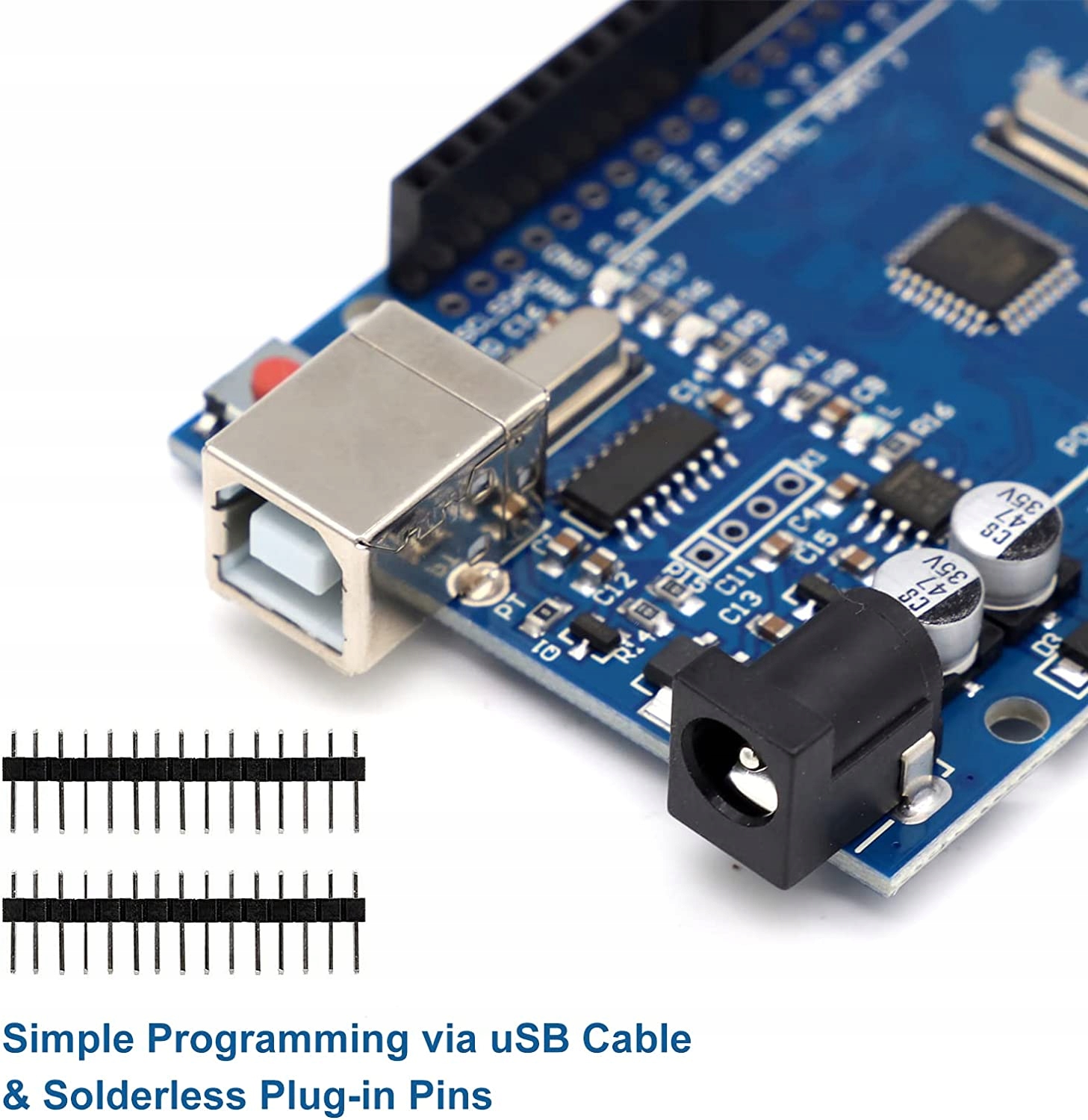

Układ komunikacji USB CH340 dla łatwej komunikacji z komputerem

Płytka posiada układ komunikacji szeregowej USB CH340, który umożliwia zarówno programowanie mikrokontrolera, jak i komunikację UART. Dzięki temu użytkownicy mogą łatwo przesyłać dane między płytką a komputerem bez potrzeby stosowania dodatkowych komponentów.

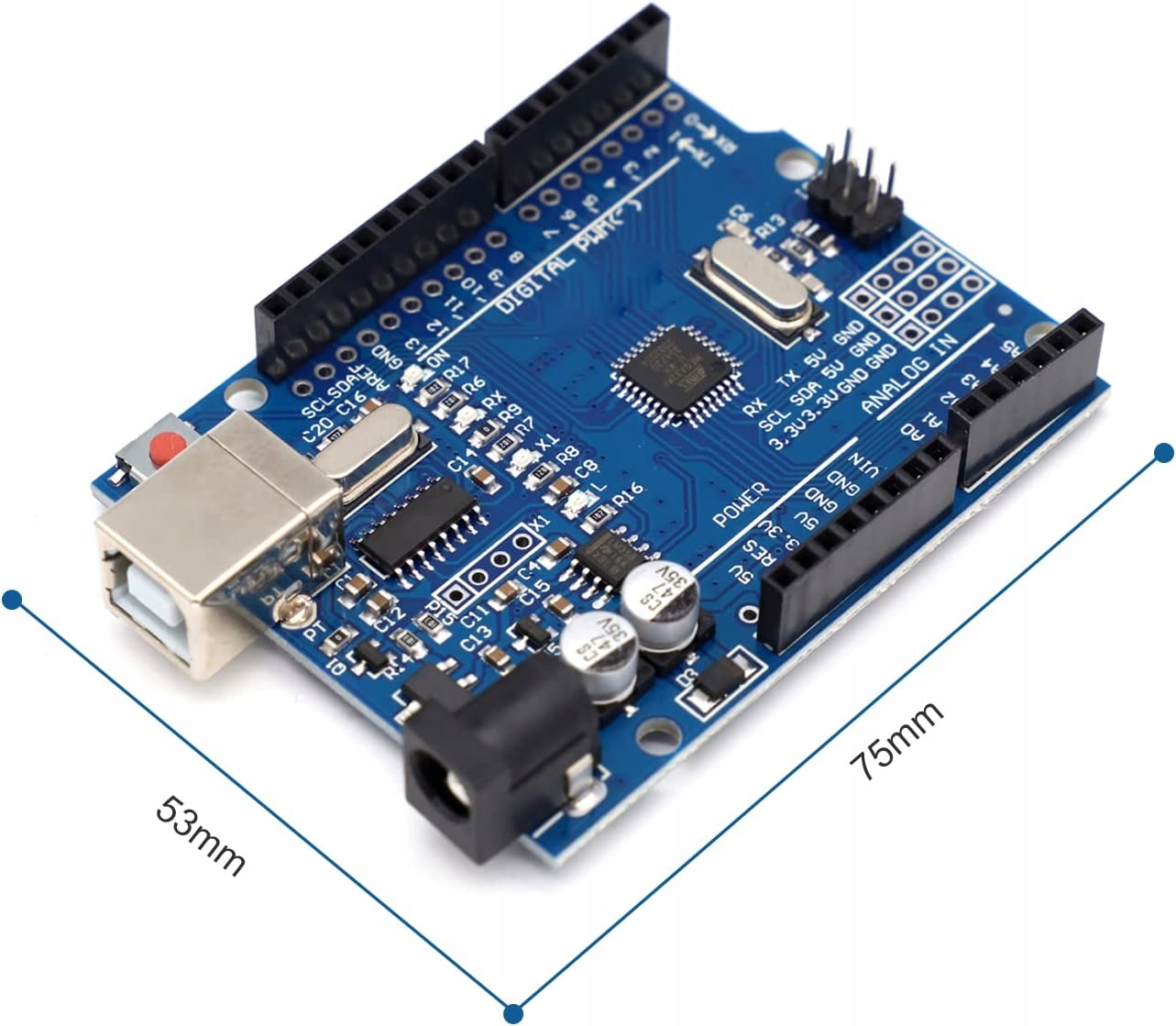

Bezpiecznik PTC chroniący port USB przed zwarciem

Bezpieczeństwo użytkowania płytki zapewnia resetowany bezpiecznik PTC, który chroni port USB przed zwarciem. To istotny element, który zwiększa trwałość i niezawodność urządzenia, minimalizując ryzyko uszkodzeń.

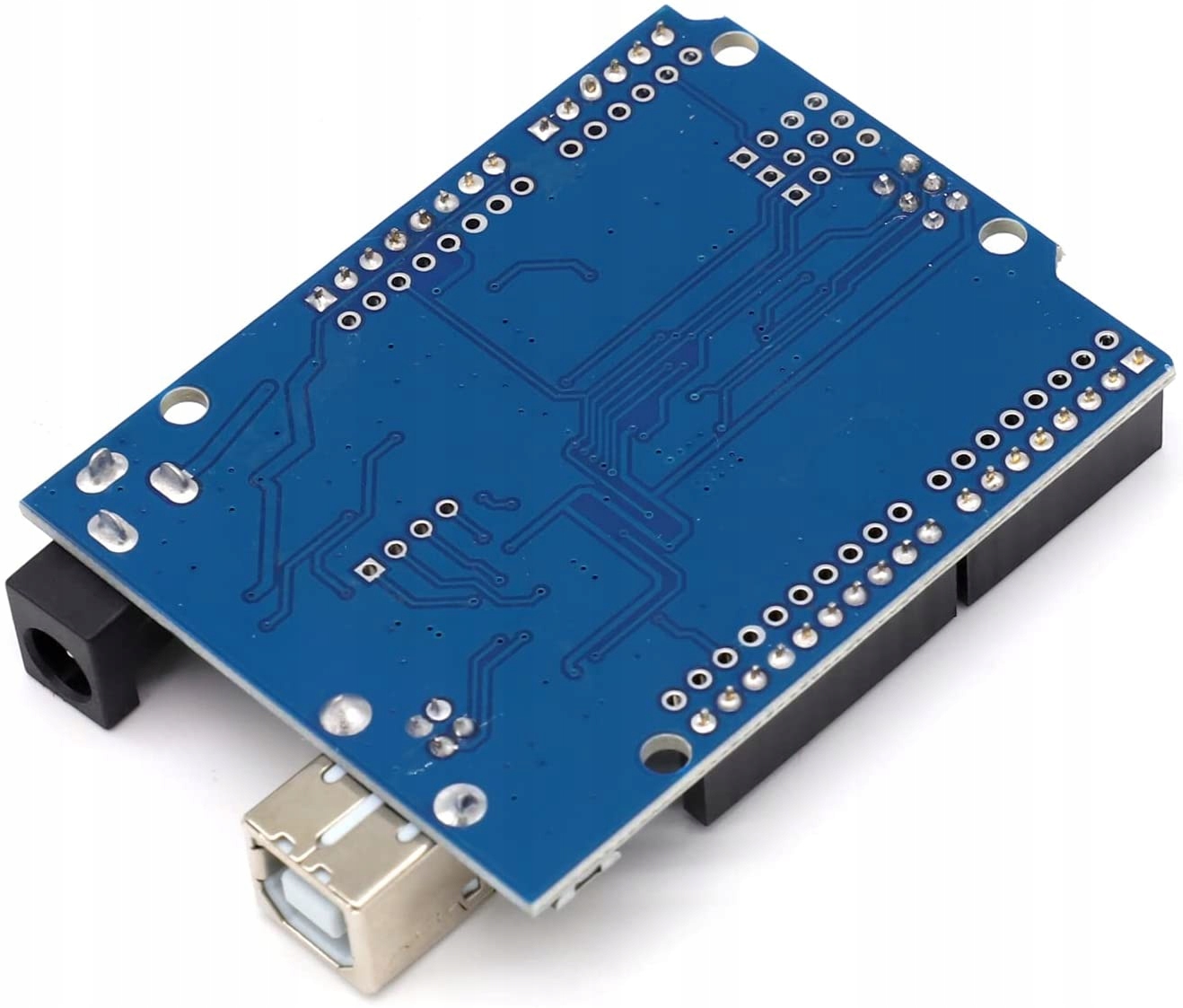

Wydajność prądowa i specyfikacje techniczne

Uno R3 ATmega328 charakteryzuje się wysoką wydajnością prądową, co czyni ją idealnym rozwiązaniem do różnorodnych zastosowań. Płytka oferuje wydajność prądową pinów GPIO do 40 mA oraz wydajność regulatora 5V do 500 mA (700 mA szczytowo). Dzięki tym parametrom użytkownicy mogą swobodnie podłączać różne komponenty i czujniki.

Specyfikacja techniczna Uno R3 ATmega328: parametry i możliwości

• Mikrokontroler: ATmega328 (16 MHz)
• Pamięć flash: 32 kB
• Pamięć SRAM: 2 kB
• Pamięć EEPROM: 1 kB
• Piny GPIO: 14
• Piny PWM: 6
• Piny ADC: 8
• Rozstaw pinów: 2.54 mm
• Interfejsy komunikacyjne: UART, SPI, I2C
• Wymiary: 73 mm x 53 mm x 15 mm
• Napięcie zasilania: 7-12V
• Napięcie pracy: 5V
• Wydajność prądowa pinów GPIO: 40 mA
• Wydajność prądowa regulatora 5V: 500 mA (700 mA szczytowo)
• Wydajność prądowa regulatora 3,3V: 180 mA
• Możliwość programowania przez ICSP: Tak
• Diody sygnalizacyjne: Tak
• Przycisk „RESET”: Tak
