Pomiar prędkości przepływu wody z przepływomierzem Aquacomputer high flow NEXT G1/4

Niezwykle precyzyjny przepływomierz NEXT ma więcej do zaoferowania niż samo rejestrowanie przepływu chłodziwa. Oprócz mierzenia przepływu, umożliwia również pomiar temperatury i jakości. Te funkcje w połączeniu z efektownym podświetleniem RGBpx i wbudowanym kontrolerem z wyświetlaczem OLED sprawiają, że high flow NEXT jest interesujący zarówno dla profesjonalistów, jak i dla entuzjastów chłodzenia.

• Precyzyjny czujnik przepływu do systemów chłodzonych wodą
• Mierzy prędkość przepływu, temperaturę i jakość chłodziwa
• Wbudowane oświetlenie RGB i wyjście RGBpx
• Zintegrowany kontroler i wyświetlacz OLED
• Dwa gwinty G1/4 cala do łatwego podłączania
• Z magnetycznym systemem pomiaru
• Nadaje się do systemów z przepływem od około 35 l/h do 1000 l/h

Opis produktu

Pomiar prędkości przepływu

Pomiar prędkości przepływu odbywa się za pomocą wirnika napędzanego płynem chłodzącym. Prędkość obrotową wirnika mierzy się bezdotykowo za pomocą magnetycznego układu pomiarowego. Dzięki optymalnemu ustawieniu luzu łożysk, pracuje bardzo cicho. Przepływomierz z łatwością mierzy prędkości przepływu od około 35 l/h do 1000 l/h, co sprawia, że jest idealny do większości systemów chłodzenia wodą. Symetryczna konstrukcja pozwala na integrację przepływomierza z systemem bez względu na kierunek przepływu. Może również pracować w dowolnej pozycji montażowej. Niski opór przepływu spełnia wymagania systemów o dużym przepływie. Zintegrowana elektronika zapewnia bardzo dokładny pomiar przepływu na podstawie precyzyjnie skalibrowanych krzywych kalibracyjnych, które są dostępne zarówno dla płynu referencyjnego, jak i wody destylowanej, a także dla różnych typów połączeń.

Pomiar jakości i temperatury chłodziwa

Przepływomierz jest wyposażony w precyzyjny czujnik pomiaru przewodności elektrycznej chłodziwa. Pomiar przewodności w zakresie 2-200 ľS pozwala na określenie jakości chłodziwa. W przypadku korozji lub zużycia inhibitorów korozji, przewodność chłodziwa szybko wzrasta, sygnalizując konieczność wymiany. Wysokoprzepływowy NEXT jest również wyposażony w dokładny i szybki czujnik temperatury wody.

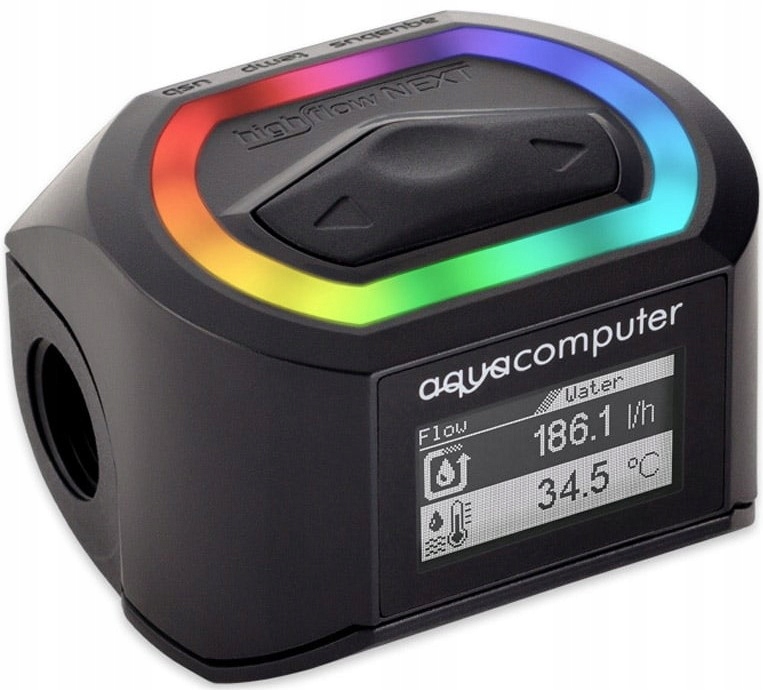

Wysoko zintegrowana elektronika

Wbudowana zaawansowana elektronika zawiera wyświetlacz OLED, alarm dźwiękowy i kompletny system RGBpx. Przepływomierz jest zasilany i łączony z komputerem za pomocą interfejsu USB. Można go łatwo skonfigurować bezpośrednio za pomocą wyświetlacza i trzech przycisków. Wszystkie zmierzone wartości mogą być wyświetlane zarówno jako wartości, jak i wykresy. Można swobodnie wybierać i automatycznie przełączać strony wyświetlacza. Wszystkie czujniki mogą być oceniane na podstawie granic alarmowych. Jeśli wystąpi alarm, można go sygnalizować zarówno dźwiękiem przy użyciu wbudowanego alarmu, jak i światłem poprzez diody LED. Przekazywanie można również realizować poprzez interfejs wysokiego przepływu NEXT. Wyjście wysokiego przepływu NEXT może również symulować sygnał przepływu dla innego urządzenia lub wysyłać sygnał prędkości dla płyt głównych (gdzie 100 l/h odpowiada 1000 obr./min).

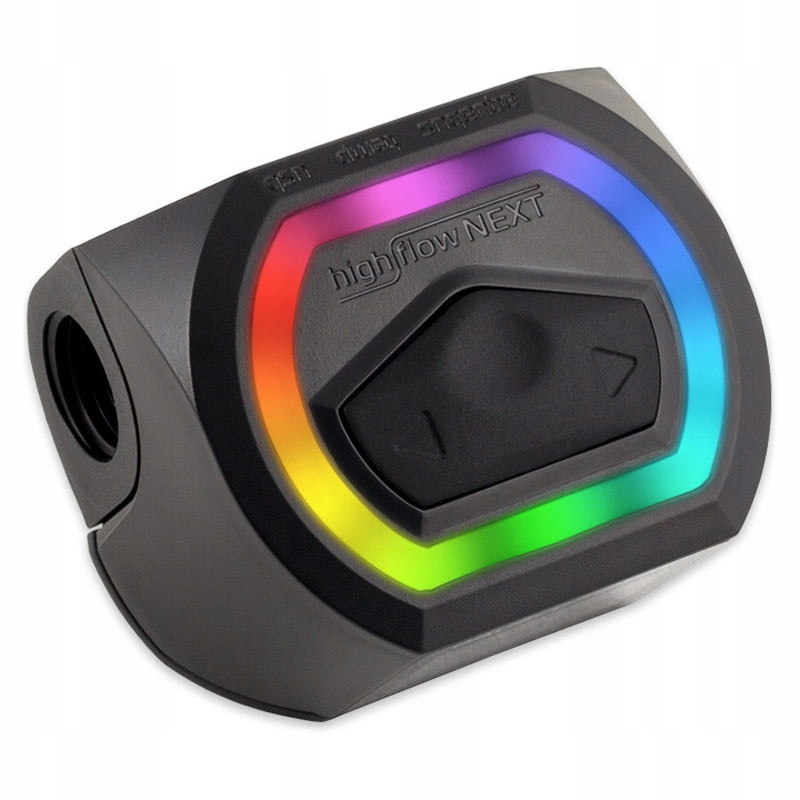

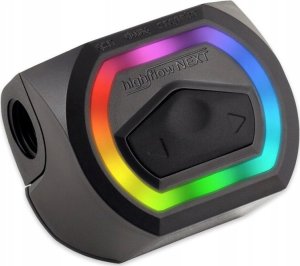

System sterowania RGBpx dla diod LED

Pomiaromierz jest wyposażony w dziesięć wbudowanych diod LED RGBpx, które umożliwiają natychmiastową kontrolę przepływu. W standardowej konfiguracji diody te służą jako wskaźnik przepływu, który obraca się w zależności od prędkości przepływu. Efekty podświetlenia mogą być dowolnie konfigurowane w zależności od wartości czujników w oprogramowaniu aquasuite. Ponadto, wysokoprzepływowy NEXT posiada wyjście RGBpx do indywidualnej kontroli maksymalnie 90 diod LED. Kolor i jasność każdej diody LED mogą być regulowane indywidualnie. Można skonfigurować sześć grup diod LED o różnych rozmiarach i przypisać do nich efekty wizualne. Dostępne są 23 efekty, które oferują szerokie możliwości indywidualizacji. Wiele efektów pozwala również na modyfikację parametrów efektu (np. prędkości) w zależności od aktualnych wartości czujnika. Wśród dostępnych efektów znajdują się również efekty dźwiękowo-świetlne, które reagują na dźwięk generowany przez komputer. Wyjątkową funkcją jest efekt AMBIENTpx, który pozwala na odtworzenie obwodowych obszarów aktualnej zawartości ekranu na podłączonych diodach LED, tworząc wokół ekranu komputera efektowne oświetlenie tła.

Alternatywny interfejs zasilania

Oprócz interfejsu USB, przepływomierz może być zasilany za pomocą interfejsu aquabus. W takim przypadku jednak nie jest dostępna funkcja RGBpx.

Specyfikacja techniczna

• Gwint przyłączeniowy:    2x G1/4 cala
• Kolor:    Czarny
• Producent:    Aqua Computer
• Wymiary:    51 x 43 x 34 mm
• Zakres pomiarowy przepływu:    około 35 - 1000 l/h
• Kod produktu:    0000001061
• Numer katalogowy:    53293
