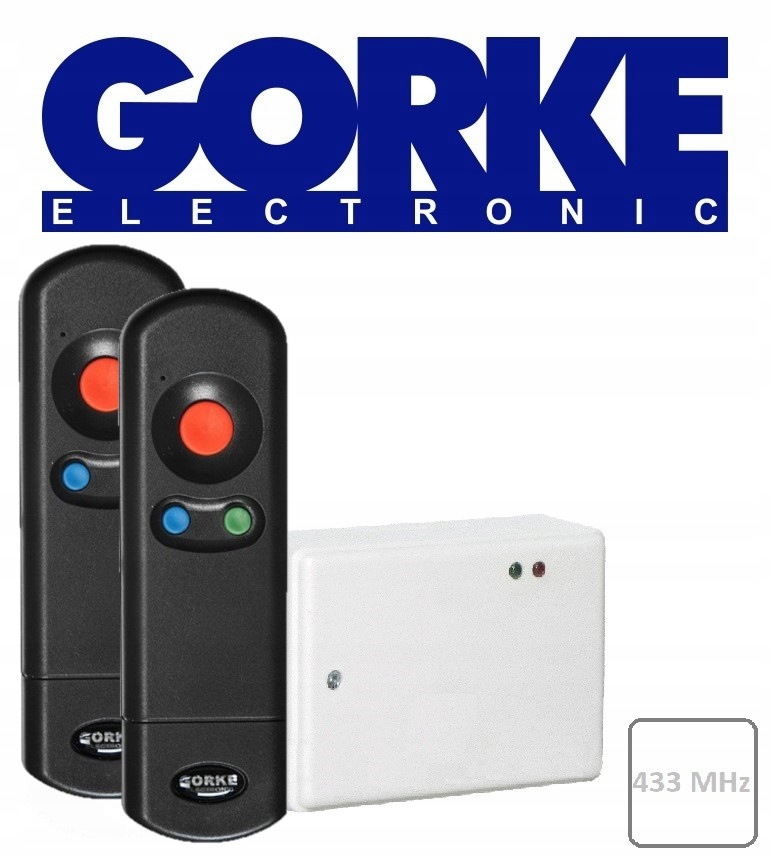

ANT-K01/2 Zestaw radiolinii 1-kanałowej Gorke

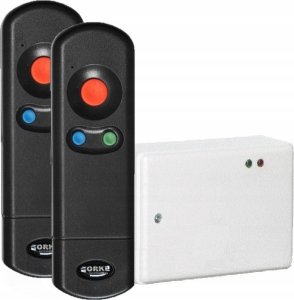

ANT-K01/2 to popularny, ekonomiczny, gotowy do użycia zestaw 1-kanałowego odbiornika RSU-K01 oraz pilotów PUK-303. Zasięg działania zestawu wynosi około 300 metrów.

Główne zastosowania sterowników radiowych:

- zdalne sterowanie urządzeniami podłączonymi do wyjść odbiornika, takimi jak brama wjazdowa i garażowa, rolety i żaluzje, zamki elektromagnetyczne, oświetlenie, pompy, klimatyzacja itp.

- w systemach alarmowych - jako przycisk antynapadowy, sterowanie strefą itp.

Instalacja systemów bezprzewodowych jest ekonomiczna i szybka, nie wymaga prowadzenia przewodów i może być w każdej chwili zdemontowana i przeniesiona w inne miejsce.

Transmisja między odbiornikiem a pilotem opiera się na zmiennej sekwencji kodów, co zapewnia wysoki poziom bezpieczeństwa i odporność na inne sygnały radiowe. Każdy nadajnik ma swój unikalny kod. Odbiornik reaguje tylko na sygnały płynące z nadajników zaprogramowanych do jego pamięci. Wielką zaletą oferowanych urządzeń jest ich kompatybilność. Oznacza to, że:

- po pierwsze, w dowolnym momencie zestaw można rozszerzyć o dowolny pilot z serii sA

- po drugie, pilot z zestawu można zaprogramować do innego odbiornika naszej produkcji.

Zasięg działania

Podawane zasięgi dotyczą przestrzeni otwartej (bez przeszkód, gdy odbiornik i pilot "widzą się nawzajem"). Jeśli między odbiornikiem a nadajnikiem istnieją przeszkody, należy przewidzieć odpowiednie zmniejszenie zasięgu działania, tj.: drewno i gips o 5-20% * cegła o 20-40% * beton zbrojony o 40-80%. W przypadku dużej liczby przeszkód zalecamy zestawy oparte na odbiornikach klasy SH oraz stosowanie przekaźników. Stosowanie systemów radiowych w przypadku przeszkód metalowych nie jest zalecane. Warto rozważyć instalację modułu WLC201, który pozwala na uniknięcie tego rodzaju przeszkód.

Kodowanie zmienne

Transmisja między nadajnikiem a odbiornikiem opiera się na zmiennej sekwencji kodów (firmy Microchip Technology Inc.), co zapewnia wysoki poziom bezpieczeństwa i odporność na inne sygnały radiowe. Każdy nadajnik ma swój unikalny kod. Odbiornik reaguje tylko na sygnały, które pochodzą z nadajników zaprogramowanych do jego pamięci.

Częstotliwość 433,92 MHz

Częstotliwość, która nie wymaga specjalnych pozwoleń i koncesji na użytkowanie. Montaż urządzeń nie wymaga zgłoszenia do URTIP.

Wymagania dla instalacji odbiornika

Zaleca się montowanie odbiornika możliwie wysoko, z dala od urządzeń metalowych i elektrycznych, w suchych i zamkniętych pomieszczeniach, ponieważ nadajnik superszybki jest wrażliwy na zakłócenia elektromagnetyczne. W przypadku warunków silnych zakłóceń elektromagnetycznych zaleca się stosowanie odbiorników typu superheterodynowego, np. typu OPC.

Specyfikacja techniczna:

• Producent: Gorke

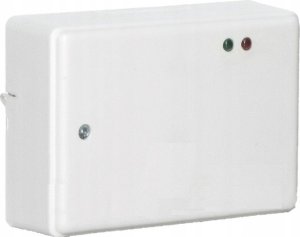

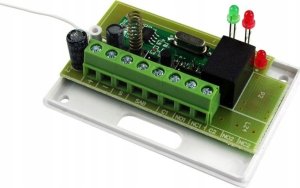

• Model: RSU-K01
• Częstotliwość: 433,92 MHz
• Kodowanie: kod zmienny
• Moduł odbiorczy: heterodyna H1 (czułość -108 dBm)
• Pojemność pamięci: 113 nadajników
• Ilość przekaźników: 1
• Tryb pracy: mono lub bistabilny
• Zakres czasu monostabilnego: ~1s - 256s (4min 16s)
• Zasilanie: 12V DC (10-15V DC)
• Spoczynkowy pobór prądu: 12 mA
• Maksymalny pobór prądu: 40 mA
• Wyjście przekaźnikowe: 1A/ 30V DC
• Wyjście sygnalizacyjne: 0,5A/ 12V DC
• Wyjście sabotage: 50mA/ 12V DC
• Temperaturowy zakres pracy: -10 ÷ +55 °C
• Wymiary (mm): 48*68*26
• Współpraca: dowolny nadajnik serii sA

Specyfikacja techniczna:

• Model: PUK-303
• Producent: Gorke
• Częstotliwość: 433,92 MHz
• Kodowanie: kod zmienny
• Moc nadawcza: ≤+8 dBm
• Ilość klawiszy: 3
• Zasilanie: 1x bateria 6F22 9V
• Zasięg: 300m z odbiornikiem z modułem H1 (np. RSU), 600m z odbiornikiem z modułem H2 (np. OPC)
• Temperatury pracy: -10 ÷ +55 °C
• Wilgotność: maks. 93% ± 3%
• Wymiary (mm): 123*35*20
• Masa: 89g
• Współpraca: dowolny odbiornik serii sA
