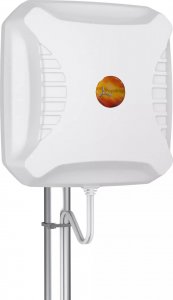

Antena Poynting panelowa XPOL-2-5G-01 SMA-5

Kierunkowa antena Poynting XPOL-2-5G-01 (2x2 MIMO) 11 dBi | kabel z wtykiem SMA, 5m

XPOL-2-5G to trzecia generacja anten Poynting z seri z polaryzacją krzyżową. Obudowa anteny faktycznie wygląda tak samo jak druga generacja, ale została całkowicie przeprojektowana od wewnątrz. Wykorzystano zaawansowaną technologię metamateriałów, wykorzystując sztuczne przewodniki magnetyczne (AMC) i nową zarejestrowaną / zgłoszoną do opatentowania konfigurację radiatora, która okazuje się zapewniać wyjątkową poprawę przepustowości i wzmocnienia sygnału. Charakterystyka promieniowania tej anteny jest wyjątkowo dobrze kontrolowana, co dodatkowo zwiększa wydajność anteny. Antena XPOL-2-5G zawiera nowsze pasma 3400-3800 MHz oraz 690-960 MHz, dedykowane dla 2G, 3G, 4G i 5G. Antena działa wyjątkowo dobrze w następujących pasmach częstotliwości: 698–960 MHz, 1700–2700 MHz, 2300–2400 MHz (WiFi) i 3400–3800 MHz. Oprócz nowych pasm, wzmocnienie w zakresie 1700 MHz i 2,7 GHz jest o około 3 dB wyższe niż w przypadku poprzednika w tych samych pasmach częstotliwości! Już antena drugiej generacji przewyższała większość konkurentów w tych pasmach, więc ta znaczna poprawa wzmocnienia pokazuje zalety nowych, zaawansowanych materiałów i nowatorskiej konstrukcji chłodnicy i radiatora. Tak więc, jeśli to był samochód, zainstalowaliśmy całkowicie nowy silnik technologiczny o dwukrotnie większej mocy pod maską - może wyglądać tak samo, ale poczekaj, aż włączysz zapłon!

Cechy produktu

- Ultraszerokopasmowy zakres pracy od 698 do 960 MHz, od 1710 do 2700 MHz oraz od 3400 do 3800 MHz;
- Przemyślane, zdekorelowane anteny zapewniają doskonałą wydajność MIMO w pasmach komórkowych;
- Możliwość montażu w oknie, na ścianie lub słupie, lekka waga i wytrzymała obudowa;
- Staranna konstrukcja mechaniczna zapewnia wytrzymałość, odporność na korozję, wodę i pył (IP 65);
- Praca w standardzie 2x2 MIMO;
- Dostępna w trzech wariantach: kabel SMA 5m, kabel SMA 10m oraz gniazdo N;
- Zastosowano najnowsze metamateriały dla zwiększenia wydajności i odporności.

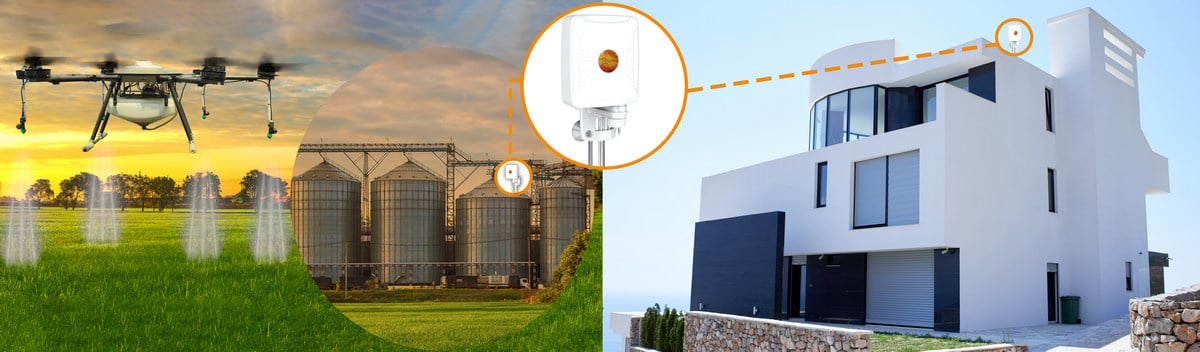

Zastosowanie anteny

- Tereny miejskie i podmiejskie;
- Rezydencje prywatne, małe i średnie firmy lokalne;
- Małe biura i gabinety na poziomie "0" lub "-1";
- Tam, gdzie zasięg jest na poziomie słabym średniowystarczającym;
- W rolnictwie i agroturystyce;
- Przy przemyśle paliwowym, gazowniczym.

Wykresy wydajności anteny

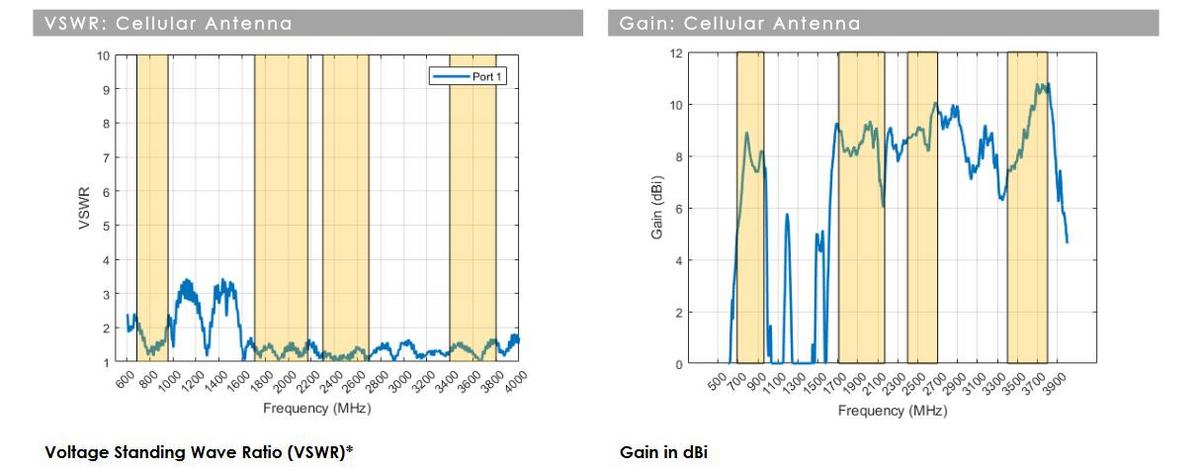

Współczynnik fali napięcia (VSWR)*

VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1.
Mierzone przy długości przewodu około 2m.

Wzmocnienie w dBi

11 dBi to wzmocnienie szczytowe dla wszystkich pasm od 698 do 3800 Mhz: powyższy wykres z prawej strony obrazuje wzmocnienie w każdym z zakresów pracy.

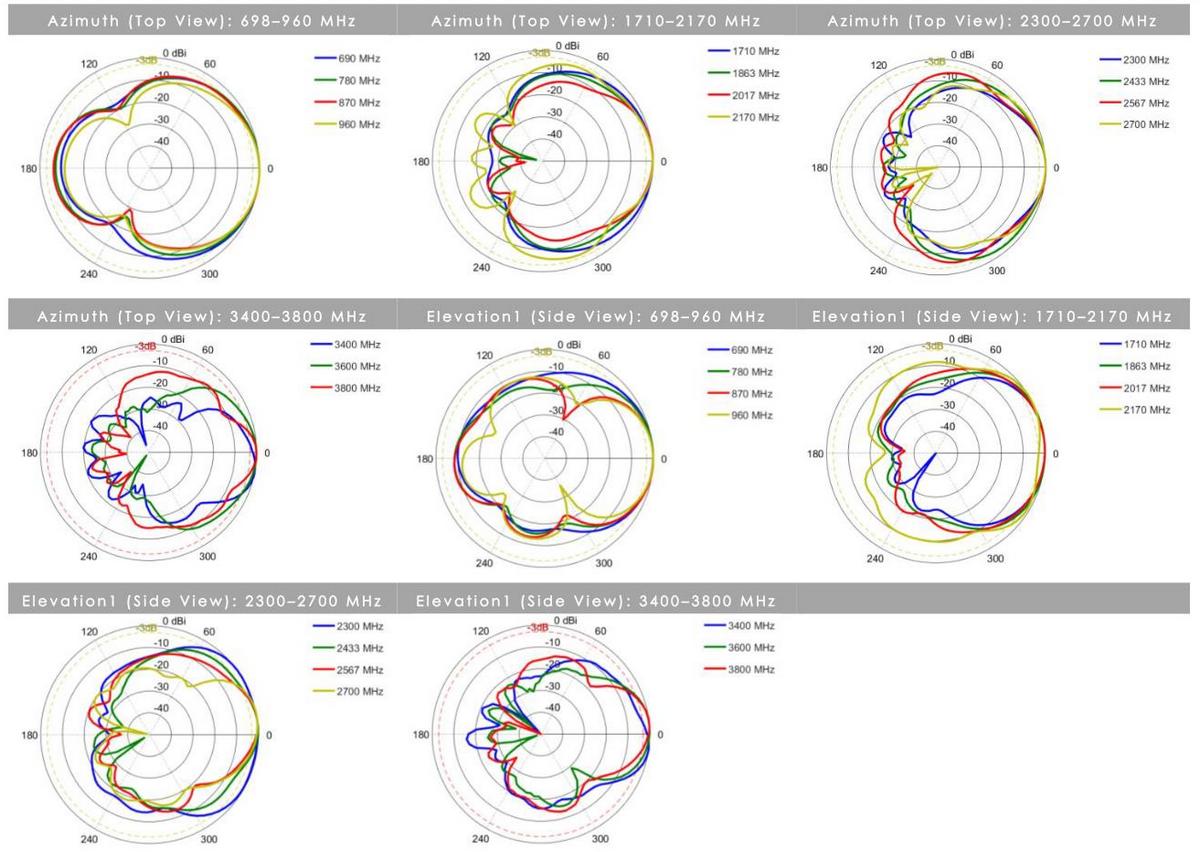

Wzorce promieniowania

Prezentacja anteny szerokopasmowej XPOL-2-5G (wideo):

link: https://www.youtube.com/watch?v=jPp_iT98FYM

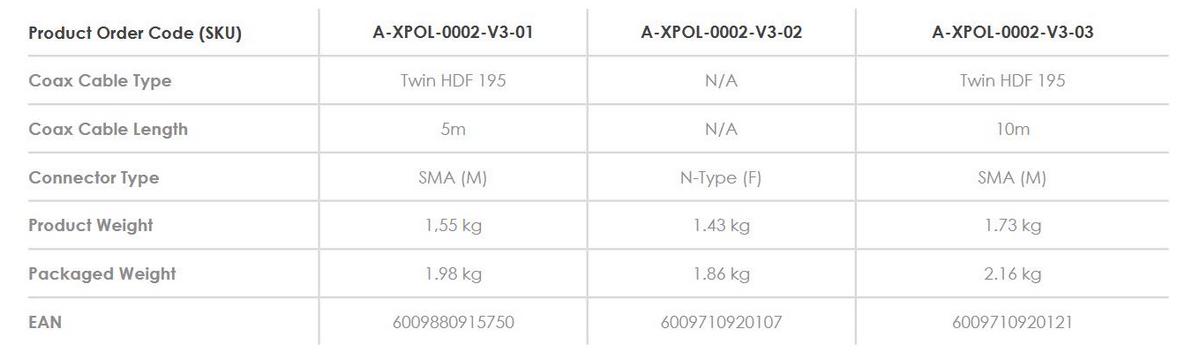

Warianty anteny:

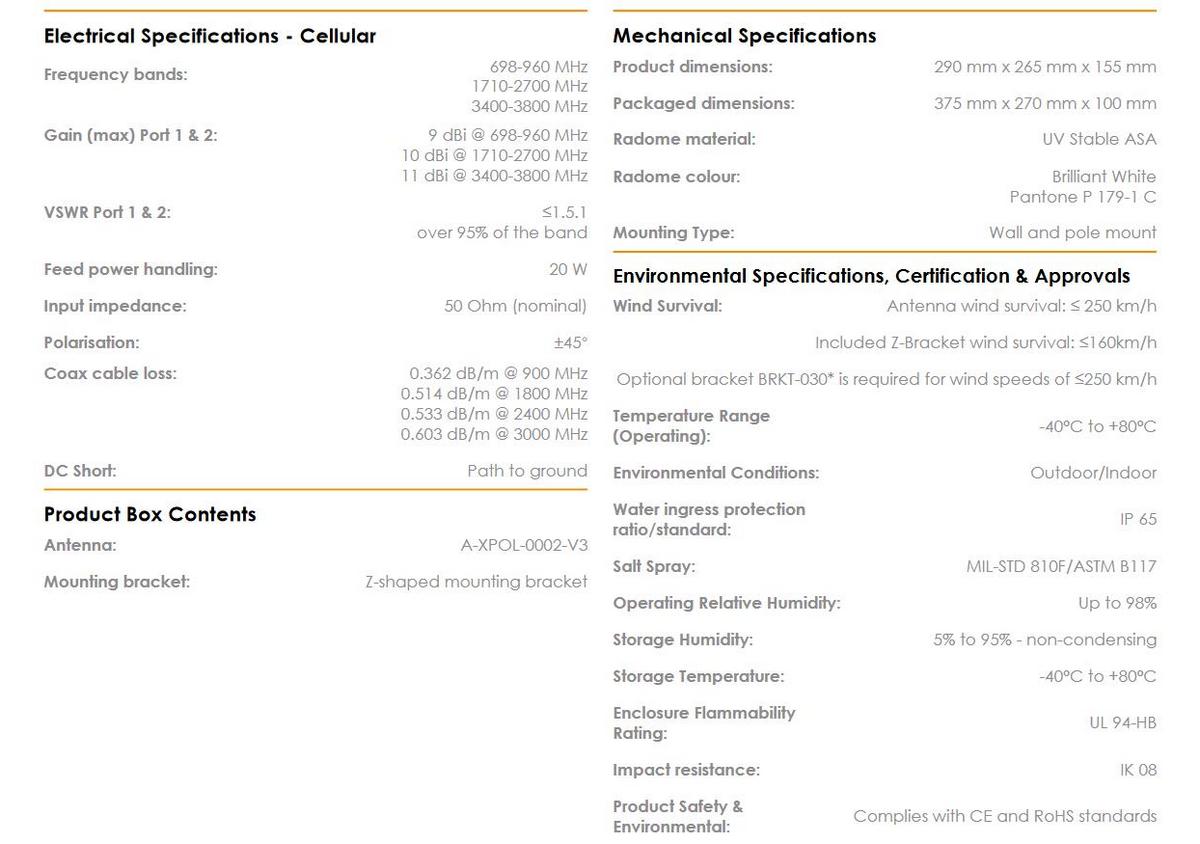

Specyfikacja techniczna

Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
