Alantec Kabel światłowodowy OS2 zewnętrzny Z-XOTktdD SM 8J 9/125 PE

Zewnętrzny kabel optyczny OS2 z włóknami jednomodowymi SM 8J 9/125 PE ALANTEC

Alantec

Kable optyczne ALANTEC o zwiększonej wytrzymałości są przeznaczone do instalacji na zewnątrz w kanalizacji kablowej lub bezpośrednio w gruncie, w miejscach nienarażonych na bezpośrednie uszkodzenia mechaniczne. Dzięki zastosowaniu otuliny z włókien aramidowych oraz wzmocnionego rdzenia są idealne do suszenia na słupach funkcyjnych na odległości do 60 metrów.

W zależności od kraju, oznaczenia kabli mogą być zamienne: Z-XOTktsdD lub A-DQ(ZN)B2Y.

Wykorzystywane włókna światłowodowe jednomodowe 9/125 μm typu OS2 są charakteryzowane przez wysokie parametry transmisyjne i minimalne zjawisko dyspersji. Są one przeznaczone do transmisji sygnałów na dłuższe dystanse w rozległych sieciach telekomunikacyjnych, szkieletowych, CATV, dostępowych, campusowych, WAN, FTTx itp.

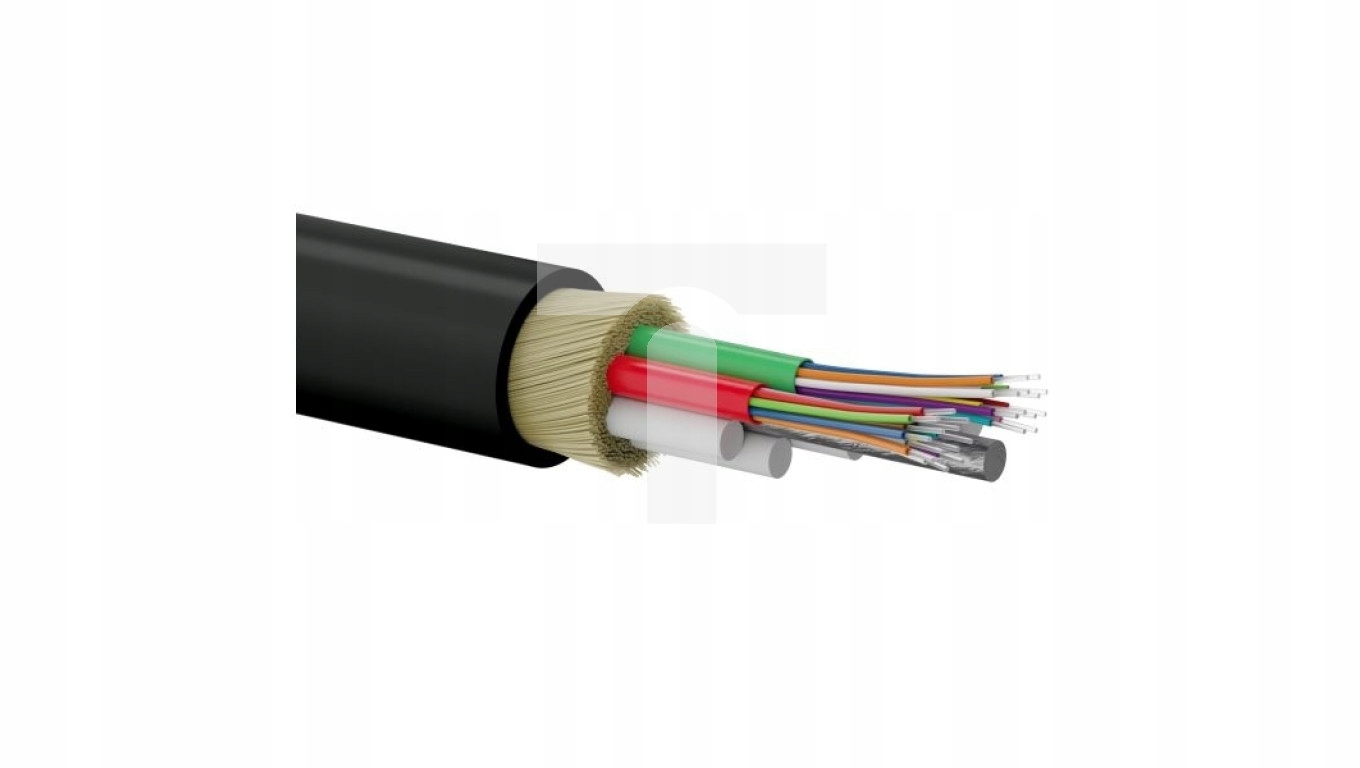

Rdzeń kabla składa się z twardej osi z tworzywa sztucznego, która jest otoczona luźnymi tubami zawierającymi włókna światłowodowe. Wnętrze tub wypełnione jest żelem lub włóknem hydrofobowym, co zapewnia ochronę przed wilgocią. Całość jest otoczona i zabezpieczona tworzywem sztucznym i włóknami aramidowymi, tworząc bezpieczną barierę przeciwko gryzoniom. Zielona tuba jest tubą kierunkową.

Zewnętrzna powłoka z PE jest odporna na promieniowanie UV. Co 1 metr znajduje się oznaczenie długości kabla.

PRZEKRÓJ KABLA

DANE TECHNICZNE
Liczba włókien: 8
Rodzaj włókna: jednomodowe G.652.D
Średnica zewnętrzna tuby [mm]: 1,8
Liczba elementów w kablu [tuby (pełna / pusta)]: 6 (2/4)
Liczba włókien w tubie [tuba x włókna]: 2x4
Kodowanie włókna: 1 czerwone, 2 niebieskie, 3 białe, 4 zielone, 5 fioletowe, 6 pomarańczowe, 7 szare, 8 żółte, 9 brązowe, 10 różowe, 11 czarne, 12 morskie
Kodowanie tuby: 1 czerwone, 2 niebieskie, 3 białe, 4 zielone, 5 fioletowe, 6 pomarańczowe, 7 szare, 8 żółte, 9 brązowe, 10 różowe, 11 czarne, 12 morskie
Średnica zewnętrzna kabla [mm]: 8,5* (tolerancja średnicy zewnętrznej kabla +/- 5%)
Waga kabla [kg/km]: 50
Maks. siła ciągnienia [N] (instalacja): 4000
Maks. siła ciągnienia [N] (praca): 2000
Min. promień zginania [mm] (instalacja): 90
Min. promień zginania [mm] (praca): 160
Temperatura składowania: od -40°C do +70°C
Temperatura instalacji: od -30°C do +60°C
Temperatura pracy: od -40°C do +70°C
Kolor: czarny
Euroklasa: Fca

• Kod producenta: FOK-Z8J-SM
