GENERATOR PWM 1Hz-150 Khz 3.3 V-30 V Z WYŚWIETLACZEM  LED

Parametry modułu:

• napięcie pracy: 3.3 ~ 30 V;
• pasmo przenoszenia: 1Hz ~ 150 KHz;
• dokładność częstotliwości: dokładność na każdym zakresie wynosi około 2%;
• obciążalność wyjścia: prąd wyjściowy może mieć około  5 ~ 30mA;
• wyjście amplitudy: PWM - amplituda jest równa napięciu zasilania;
• temperatura otoczenia:-20 ~ + 70 °c.
• sterowanie przez port szeregowy - RS232 TTL

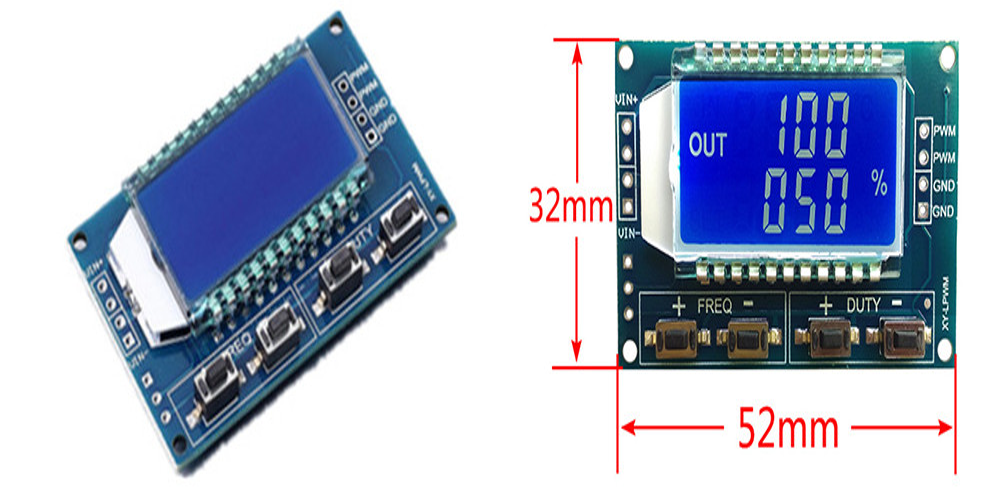

• Wyświetlacz LCD wyświetla jednocześnie częstotliwość i % wypełnienia PWM -
• generator cechuje szeroki zakres częstotliwości oraz wysoka precyzja;
• częstotliwość jest podzielona na cztery zakresy - automatyczne przełączane:
• XXX (bez dziesiętnych): najmniejszą jednostką jest 1Hz, praca w zakresie 1Hz ~ 999Hz;
• X. XX (przecinek w setnych) najmniejszą jednostką jest 0.01 Khz, praca w zakresie od 1.00 Khz ~ 9.99 Khz;
• XX. X (przecinek w dziesiętnych): najmniejszą jednostką jest 0.1 Khz; praca w  zakresie 10.0 KHz ~ 99.9 KHz;
• X.X.X (przecinek w dziesiętnych i setnych): najmniejszą jednostką jest 1 Khz; praca w  zakresie 1 KHz ~ 150 KHz;
• wyświetlacz z częstotliwością: 100  wskazuje wyjście PWM - 100Hz;
• wyświetlacz z częstotliwością:  1.01  wskazuje wyjście PWM - 1.01 K;
• wyświetlacz częstotliwością: 54.1 wskazuje wyjście PWM - 54.1 kHz;
• wyświetlacz częstotliwością:1.2.4 wskazuje wyjście PWM - 124 kHz;
• wypełnienie w zakresie: 0 ~ 100%;
• wszystkie uprzednio ustawione parametry zostają automatycznie zapisane przed każdym wyłączeniem urządzenia i są nieulotne.

Moduł ma cztery niezależne klucze, używane, aby ustawić częstotliwość i cykl pracy:

• pierwszy dotyk (zwiększenie lub zmniejszenie jednostek)
• długie naciśnięcie (częstotliwość -  zwiększa lub zmniejsza),

Ustawione parametry zostają automatycznie zapisane. Nie zostaną utracone przy zaniku zasilania.
