Afriso Zestaw pomp 9050110

Moduł mieszający do ogrzewania podłogowego z zaworem ATM (90 501 00)

Charakterystyka:

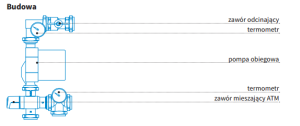

Moduł mieszający został zaprojektowany jako łącznik pomiędzy instalacją grzewczą po stronie źródła ciepła, a rozdzielaczem ogrzewania płaszczyznowego (np. podłogowego).Służy do przygotowania czynnika o odpowiedniej temperaturze, który następnie będzie tłoczony do pętli grzewczych rozdzielacza. Moduł może być wykorzystywany w połączeniu z rozdzielaczami o ilości obiegów grzewczych od 2 do 12. Moduł mieszający składa się z termostatycznego zaworu mieszającego ATM, pompy obiegowej, dwóch termometrów, zaworu odcinającego oraz mosiężnych elementów łączących. Moduł mieszający należy połączyć z instalacją grzewczą po stronie źródła ciepła za pomocą dwóch nakrętek GW G1″. Zalecamy użycie zaworów odcinających kulowych do połączenia modułu z instalacją. Do rozdzielacza moduł przykręcany jest również przy użyciu nakrętek GW G1″. Rozdzielacze AFRISOBasic wyposażone są już w komplet nypli z uszczelnieniem do łatwego podłączenia modułu mieszającego. W trakcie normalnej pracy zawór odcinający modułu powinien być otwarty, tzn. rączka powinna być ułożona wzdłuż zaworu. Zawór można zamknąć w celu np. wymiany pompy obiegowej. W komplecie z modułem znajdują się dwa wieszaki o rozstawie 220 mm do rozdzielaczy mosiężnych C7. Wieszaków należy użyć kiedy łączymy moduł z rozdzielaczem o innym rozstawie przyłączy niż 220 mm.

Specyfikacja techniczna

• Ciśnienie pracy max 5 bar
• Temperatura pracy max 90°C
• Zakres nastaw zaworu ATM 20÷43°C
• Kvs zaworu ATM 2,5 m³/h
• Dokładność regulacji zaworu ATM ±2°C
• Zasilanie pompy 230 V AC
