Afriso Zawór mieszający 3-drogowy obrotowy ARV 384 Vario ProClick, DN25, Rp1", Kvs 4,5-12

3-drogowy zawór mieszający do rozwoju technologicznego ARV 384 ProClick, DN25, Rp1", Kvs 10  1338410

ZASTOSOWANIE

Zawory 3-drogowe są powszechnie stosowane jako zawory mieszające, gdzie żądana temperatura jest uzyskiwana poprzez mieszanie odpowiednich proporcji gorącej wody z kotła i chłodnej wody z powrotu instalacji. Zawory 3-drogowe mogą być również stosowane jako zawory rozdzielające lub przełączające, gdy wymagane jest podzielenie przepływu wody z kotła na dwa obiegi instalacji. Zawory obrotowe mogą być również stosowane w instalacjach chłodzących oraz w systemach ciepłej wody użytkowej.

OPIS

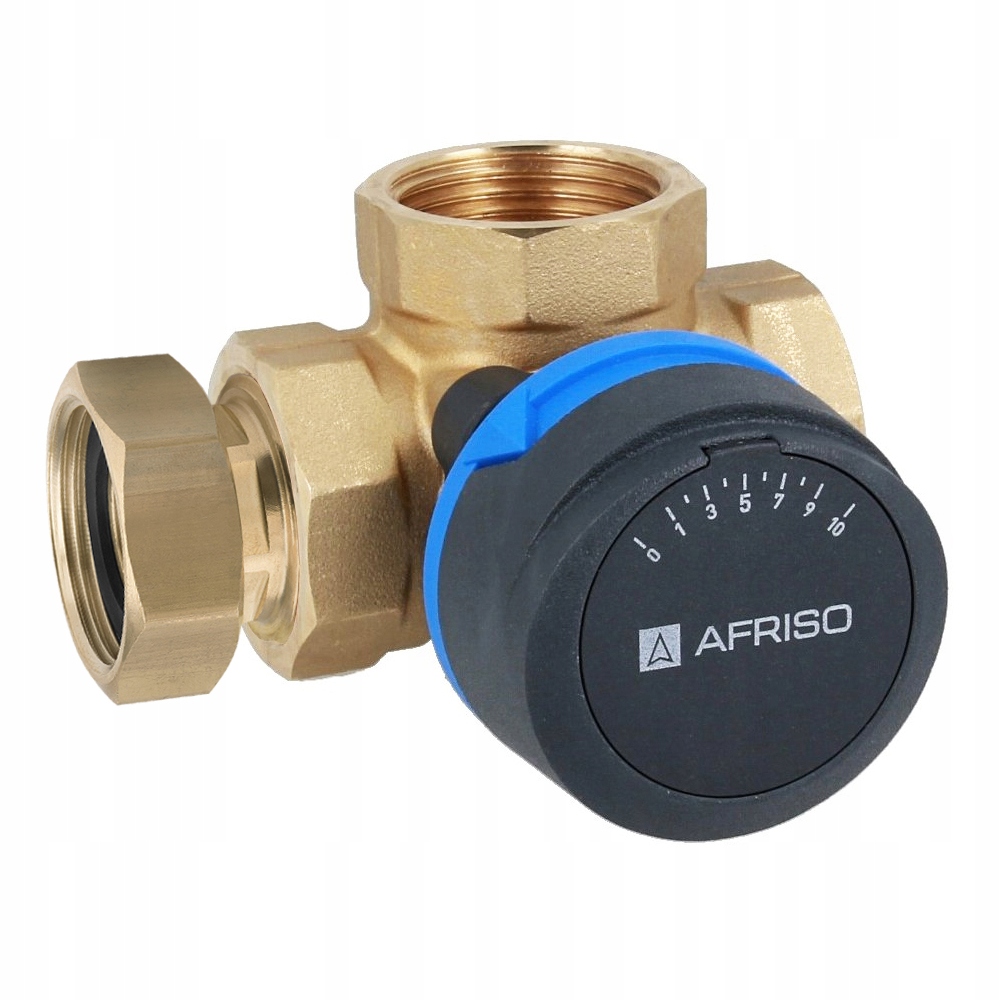

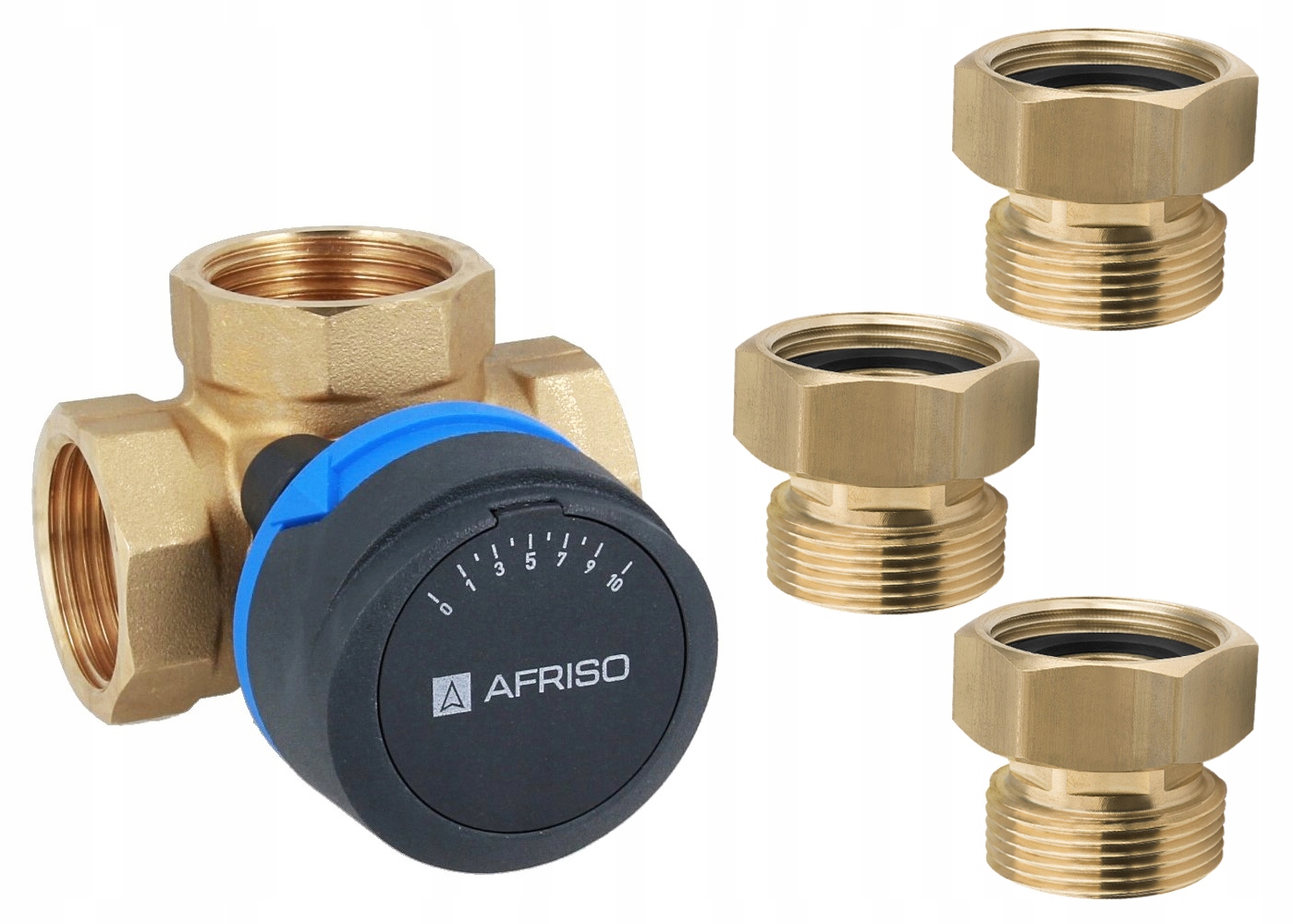

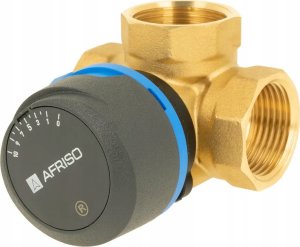

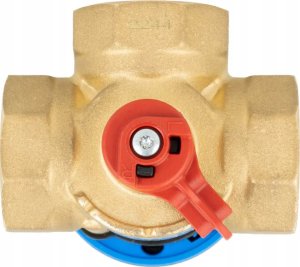

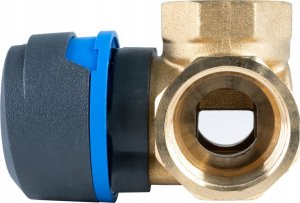

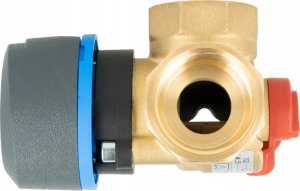

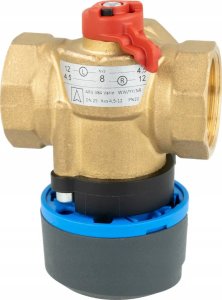

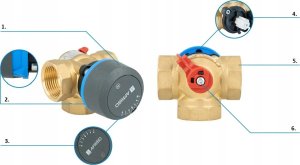

Zawory 3-drogowe obrotowe do mieszania ARV ProClick są wykonane z mosiądzu. Przyłącza w wersjach z gwintem wewnętrznym mają kształt ośmiokątny. Zawory są wyposażone w pokrętła do ręcznej regulacji i ograniczniki kąta obrotu.

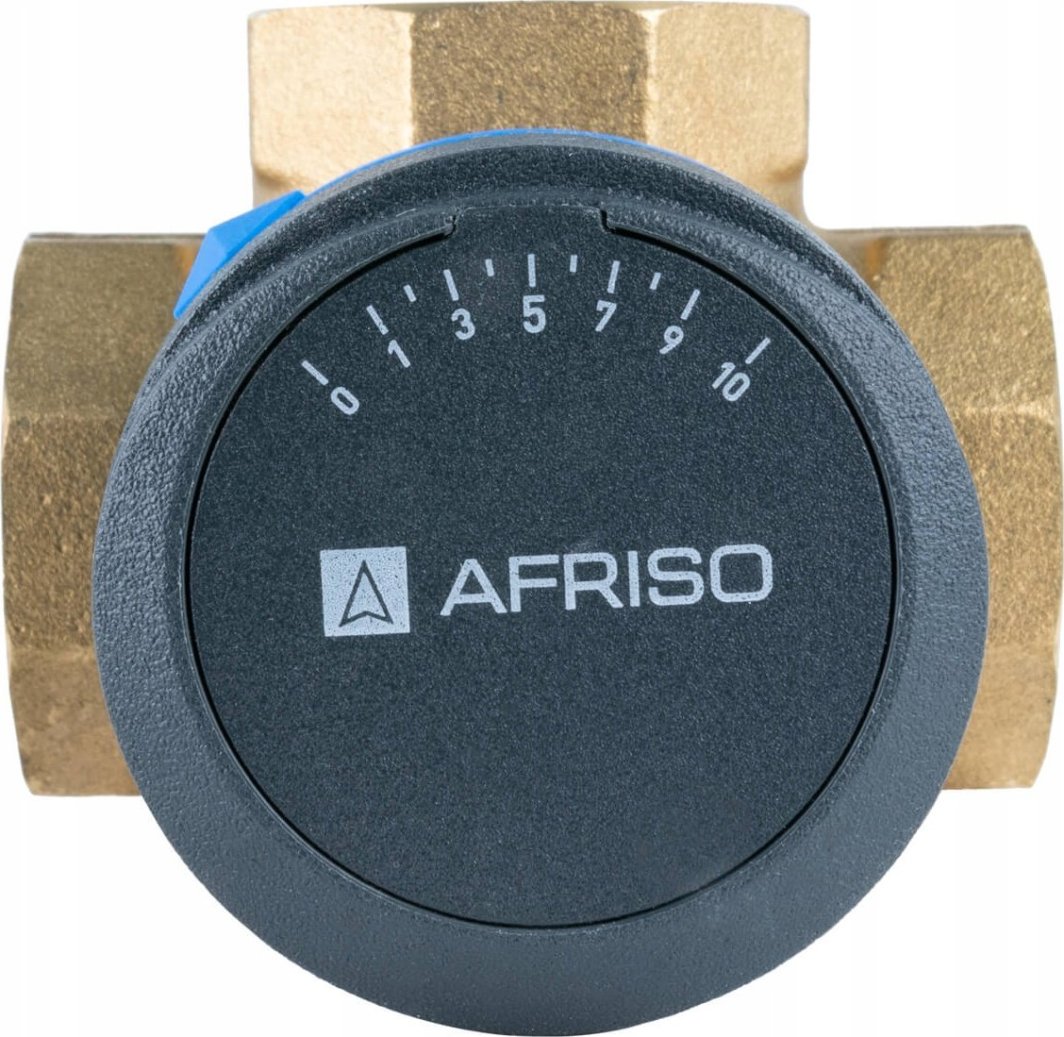

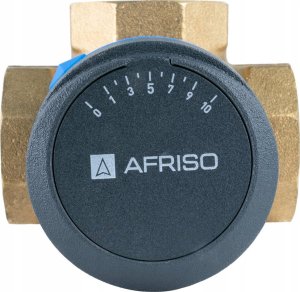

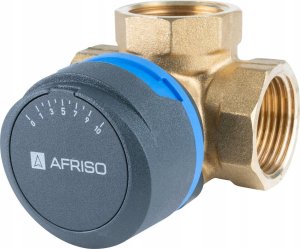

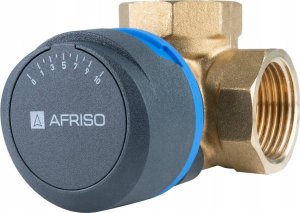

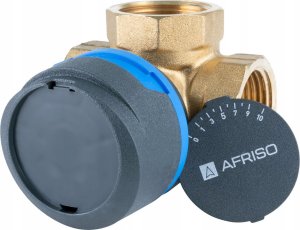

Obrotowa skala po jednej stronie jest oznaczona podziałką "od 0 do 10", a po drugiej stronie jest podziałka "od 10 do 0". Pozwala to zaworowi pracować w różnych pozycjach montażowych. Gruby fragment obwodu pokrętła odzwierciedla pozycję zaworowej wewnątrz zaworu. Pokrętło jest wykonane z antypoślizgowego materiału.

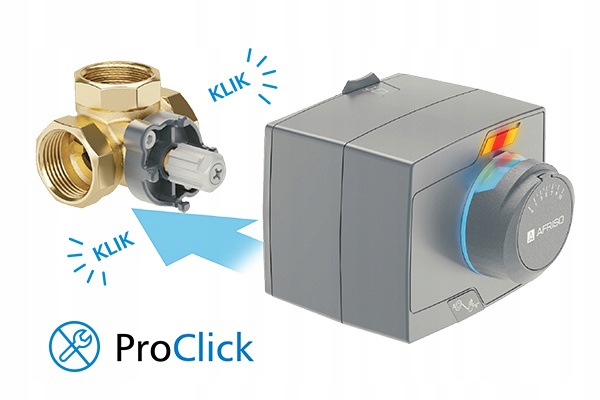

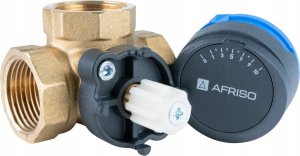

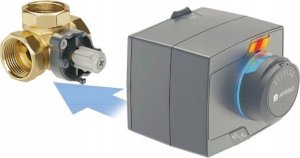

Do połączenia zaworów ARV ProClick z siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki ARM ProClick można montować bez użycia narzędzi. Zawory ARV ProClick wymagają niskiego momentu obrotowego do ich obracania

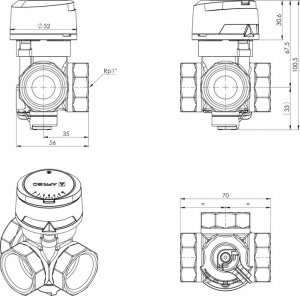

DANE TECHNICZNE

• DN: 25
• Kvs: 10 m³/h
• przyłącze: Rp1''
• maksymalna temperatura: 110°C
• maksymalne ciśnienie zaworu: 10 bar
• maksymalne ciśnienie śrubunków: 16 bar
• materiał korpusu: mosiądz
