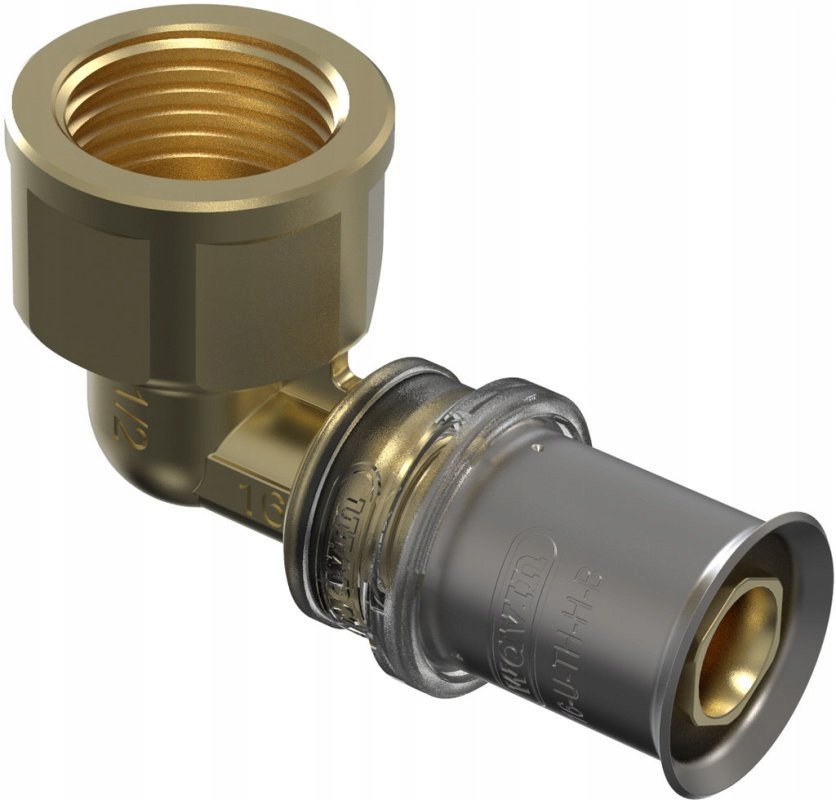

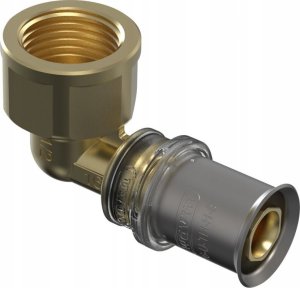

Kolano Tigris GW M5 25 x 1'' x 90°

Kod katalogowy Wavin: 4064229

Specyfikacje:

• Kąt łuku: 90°
• Połączenie 1: Hülsenverbindung
• Połączenie 2: Wewnętrzny gwint cylindryczny BSPP-G (ISO 228-1)
• Wysokość: 42 mm
• Długość: 86 mm
• Szerokość: 48 mm
• Długość połączenia 1: 30.5 mm
• Średnica wewnętrzna nominalna połączenie 1: 1" (25)
• Średnica zewnętrzna rury, połączenie 1: 25 mm
• Średnica zewnętrzna rury, połączenie 2: 33.2 mm
• Długość robocza 1: 30.5 mm
• Objętość: 0,176 CDM
• Masa: 0,192 KG
• Kolor RAL: Miedziany
• Materiał główny: Mosiądz
• Model: 1-częściowe
• Kształt: Kolano (złączka)
• Szerokość klucza: 42 mm

Tigris M5 Kolano 90° z wewnętrznym gwintem

• Index: 4064229
• Wymiar: 25 x 1"
• L1: 95mm
• L2: 14mm
• Z1: 30mm
• Z2: 21mm

MULTIJAW - możliwość zaciskania 5 typów szczęk

Dzięki technologii MULTI JAW, kształtki Tigris K5/M5 zapewniają bezpieczne połączenie, niezależnie od profilu szczęk. Kształtki Tigris K5/M5 są kompatybilne z popularnymi profilami szczęk, takimi jak U, Up, H, TH i B. Dzięki temu nie trzeba kupować nowego sprzętu i łatwo przejść na system Tigris K5/M5 bez obawy o gwarancję na system.

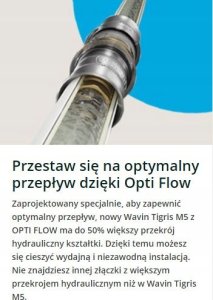

Technologia OPTIFLOW

Niezawodność jest kluczowym wymogiem dla trwałego działania, jednak sama jakość i sprawność instalacji zależy również od minimalizacji strat ciśnienia.

Kształtki Tigris K5/M5 z technologią OPTIFLOW mają większą średnicę wewnętrzną nawet o 50%, co zapewnia optymalne parametry przepływu. Jest to szczególnie ważne w przypadku rur o mniejszych średnicach, gdzie średnica wewnętrzna ma największy wpływ na straty ciśnienia.

Dzięki temu użytkownicy mogą cieszyć się bardziej wydajną instalacją. Jeśli zależy Ci na optymalnym przepływie w instalacji, najlepszym wyborem będą kształtki Tigris K5 i Tigris M5.

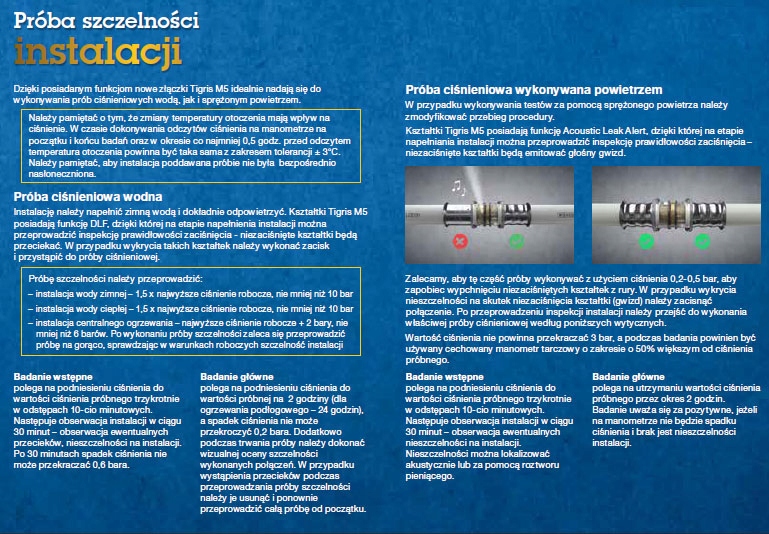

Kontrola szczelności

Zapewnienie niezawodności instalacji jest priorytetem dla każdego instalatora, a higieniczny system jest niezbędny w przypadku instalacji wody pitnej. Możliwość sprawdzenia szczelności instalacji można zrobić na dwa sposoby: wykonując test ciśnieniowy z wykorzystaniem wody lub powietrza.

DEFINED LEAK - test z wykorzystaniem wody

Podczas testu ciśnieniowego z wykorzystaniem wody, funkcja wizualnego wykrywania nieszczelności DEFINED LEAK wyraźnie sygnalizuje nieszczelność kształtki, która została pominięta podczas zaprasowywania.

ACOUSTIC LEAK ALERT - test z wykorzystaniem powietrza

W kontekście higieny, często preferowane lub wymagane jest wykonanie testu ciśnieniowego z wykorzystaniem powietrza zamiast wody. Jednak w przypadku testu z użyciem powietrza, samodzielne wykrycie pominiętej kształtki za pomocą funkcji DEFINED LEAK może być trudne. Wprowadzenie do kształtek Tigris M5 i Tigris K5 funkcji Acoustic Leak Alert (Akustycznego Wykrywania Nieszczelności) rozwiązuje ten problem.

Podczas wykonywania testu ciśnieniowego z wykorzystaniem powietrza, funkcja Acoustic Leak Alert pozwala na sprawdzenie całej instalacji pod kątem nieszczelności wynikających z pominięcia kształtki.

Każda pominięta kształtka z funkcją ACOUSTIC LEAK ALERT wyda głośny dźwięk o poziomie około 80 dB(A)1, co ułatwia lokalizację źródła wycieku. Dzięki szybkiemu wykrywaniu pominiętych kształtek, wykonanie testu z użyciem powietrza jest skutecznym rozwiązaniem.

Kształtki Tigris K5 i Tigris M5 z funkcją Acoustic Leak Alert są również wyposażone w funkcję Defined Leak. Oznacza to, że pominiętą kształtkę można łatwo wykryć, niezależnie od użytego medium - powietrza lub wody.

IN4SURE

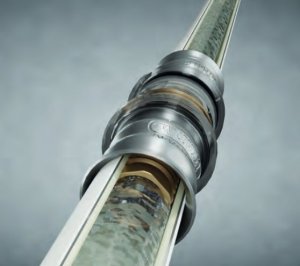

Aby zaprasowane połączenie było niezawodne, istotne jest prawidłowe umieszczenie rury w kształtce. Funkcja IN4SURE pozwala wizualnie sprawdzić, czy rura została odpowiednio umieszczona w kształtce. Przezroczyste pierścienie w kształtkach Tigris K5 i M5 umożliwiają kontrolę wizualną w zakresie 360°. Jest to szczególnie użyteczne w trudno dostępnych miejscach. Jeśli rura jest widoczna, można przystąpić do zaprasowywania.
