Zasilacz Pulsar ZASILACZ BUFOROWY IMPULSOWY HPSB-12V2A-B

HPSB-12V2A-B zasilacz buforowy impulsowy PULSAR

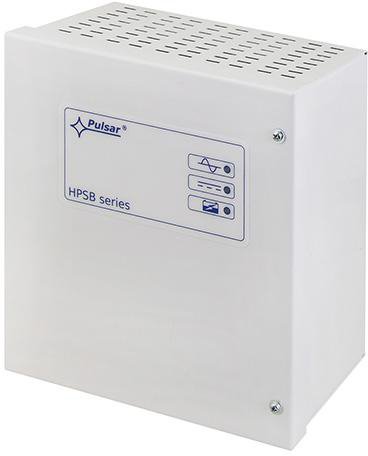

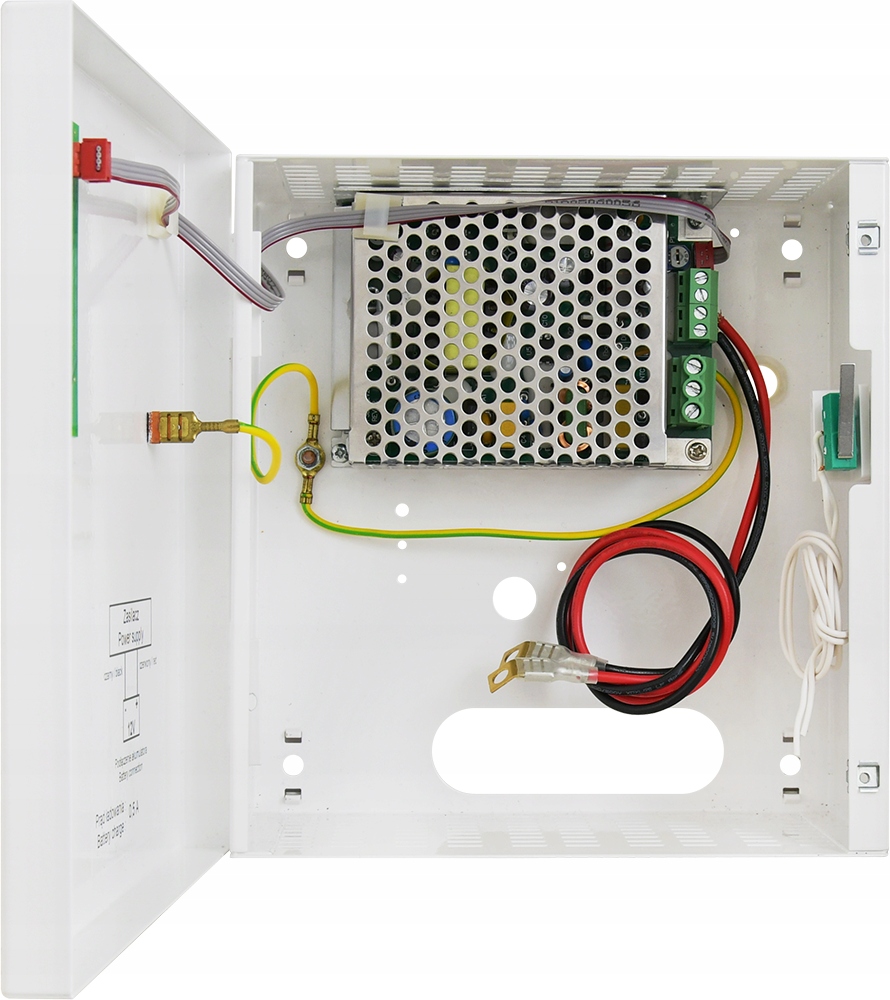

Zasilacz buforowy HPSB-12V2A-B przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC. Zasilacz dostarcza napięcia 13.8V DC o wydajności prądowej 2A. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności i umieszczony w obudowie metalowej koloru białego z miejscem na akumulator 7Ah/12V. Obudowa wyposażona jest w styk antysabotażowy.

Dane techniczne:

• Typ zasilacza: A (EPS - External Power Source)
• Zasilanie: ~ 200 – 240V AC; 0,5A; 50/60 Hz
• Pobór prądu: 0,4A@230VAC max.
• Moc zasilacza: 35W
• Sprawność: 87%
• Napięcie wyjściowe (nastawy fabryczne): 11V÷13,8V DC – praca buforowa; 9,5V÷13,8V DC – praca bateryjna
• Prąd wyjściowy: 2A + 0,5A ładowanie akumulatora
• Zakres regulacji napięcia wyjściowego: 13,5÷14VDC
• Napięcie tętnienia: 100mV p-p max.
• Pobór prądu na potrzeby własne zasilacza (podczas pracy buforowej): 40mA
• Prąd ładowania akumulatora: 0,5A
• Zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
• Zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• Zabezpieczenie w obwodzie akumulatora: bezpiecznik polimerowy (powracalny)
• Zabezpieczenie przepięciowe: warystory
• Zabezpieczenie nadnapięciowe OVP: >19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
• Zabezpieczenie antysabotażowe – TAMPER: 1x mikrowyłącznik: styki NC (obudowa zamknięta), otwarcie obudowy 0,5A@50VDC (max.)
• Optyczna sygnalizacja pracy: tak - diody LED na PCB i obudowie zasilacza
• Warunki pracy II klasa środowiskowa, -10 oC÷40 oC; wilgotność względna 20-90% (bez kondensacji)
• Wymiary zewnętrzne obudowy: 175x185x82+8mm (WxHxD)
• Mocowanie (WxH): 145x152mm
• Miejsce na akumulator: 7Ah/12V (155x100x75mm)
• Waga netto/brutto: 1,0kg/ 1,1kg
• Klasa ochronności przeciwporażeniowej: I (pierwsza) - wymaga przewodu ochronnego
• Złącza - zasilanie: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63, wyjścia akumulatora: 6,3F-2,5/40cm.

• Obudowa posiada dystans od ściany (podłoża) w celu prowadzenia okablowania - 8 mm; chłodzenie zasilacza: konwekcyjne.

Zasilacze buforowe impulsowe HPSB są przeznaczone do ciągłego zasilania urządzeń

wymagających stałego napięcia 12, 24 lub 48 V DC (±15%).
