Przełącznik nadprądowy Acti9 C60PV-DC-25 25A 2P DC A9N61660 SCHNEIDER

• Liczba biegunów objętych ochroną: 2
• Maksymalne napięcie udarowe Uimp: 6 kV
• Stopień ochrony (IP): IP20
• Głębokość montażu: 44 mm
• Typ charakterystyki wyzwalania: B
• Całkowita liczba biegunów: 2
• Nominalny prąd znamionowy: 25 A
• Nominalne napięcie znamionowe: 800 V
• Przełączalne napięcie izolacji Ui: 1000 V
• Typ napięcia: DC
• Zakres częstotliwości: 50 - 50 Hz
• Montaż podtynkowy: nie
• Rozłączanie równoczesne bieguna N: tak
• Kategoria przepięcia: 4
• Stopień zanieczyszczenia: 2
• Możliwość wyposażenia dodatkowego: tak
• Szerokość wyrażona w liczbie modułów: 4
• Temperatura otoczenia w warunkach pracy: -25 - 70 °C
• Przekrój przewodu wielożyłowego do podłączenia: 1 - 16 mm²
• Przekrój przewodu jednodrutowego do podłączenia: 1 - 25 mm²
• Wykonanie przeciwwybuchowe: nie
• Producent: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Marka: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Kod produktu: 916589
• EAN: 3606480504112

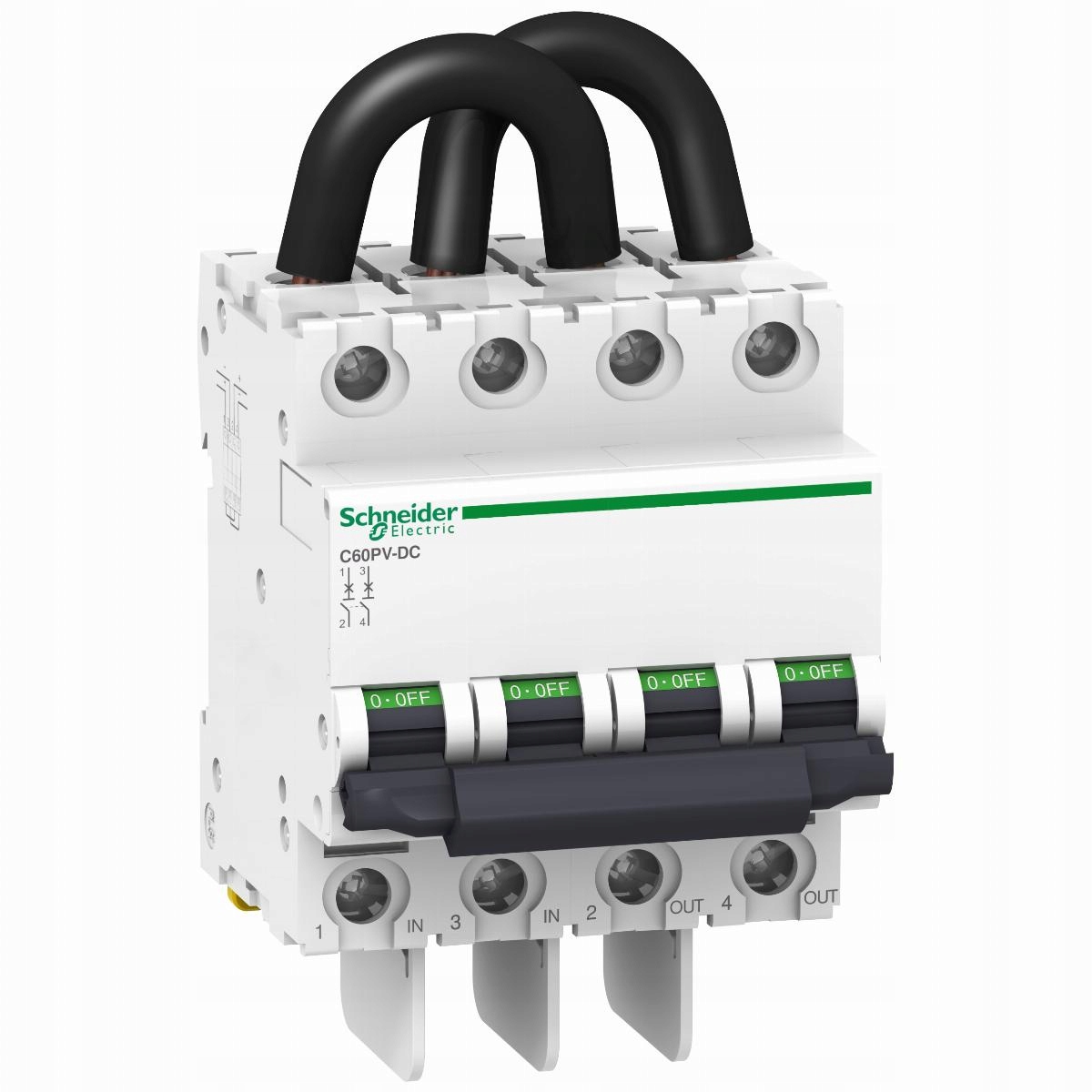

C60pV-DC — 2p — 25A — 800 V — charakterystyka C. rodzina produktów: C60 - typ produktu: przełącznik miniaturowy - opis skrócony: C60PV-DC - rodzaj sieci: DC.

Przełączniki iC60N z podwójnymi zaciskami firmy Schneider Electric spełniają zarówno normy budowlane, jak i przemysłowe. Znajdują zastosowanie zarówno w budynkach mieszkalnych, jak i publicznych. Ich głównymi atutami są system VisiTrip, który obejmuje dwa wskaźniki znajdujące się z przodu:

- wskaźnik wyzwolenia, który sygnalizuje czerwonym kolorem, że doszło do wyzwolenia z powodu zakłóceń

- wskaźnik zmiany styków, widoczny jako zielony pasek, informuje o fizycznym otwarciu styków i pozwala na pracę na obwodzie odpływowym w pełnym bezpieczeństwie.

Przełączniki wyposażone w podwójne zatrzaski można łatwo usunąć ze szyny bez konieczności korzystania z narzędzi. Dużym atutem tej serii jest szeroki zakres urządzeń. Przełączniki iC60N/H są dostępne w wariantach 1P, 2P, 3P, 4P, o charakterystykach B, C, D do 63A.

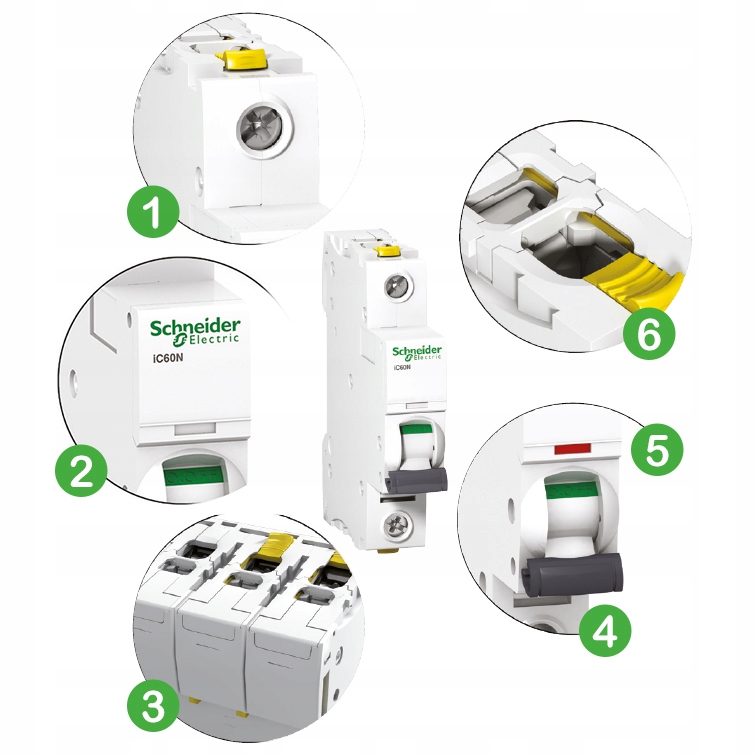

Budowa urządzenia:

1. Izolowane zaciski IP20

2. Duże pole na oznaczenie obwodu

3. Podwójny zatrzask umożliwia usunięcie aparatu od przodu bez użycia narzędzi i nie wymaga demontażu szyny sztyftowej

4. Wskaźnik stanu styków

• Odłączanie izolacyjne zgodne z normą IEC/EN 60947-2.
• Widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na pracę na obwodzie odpływowym w pełnym bezpieczeństwie

5. Okienko wskaźnika wyzwolenia. Wywołane zakłóceniem wyzwolenie sygnalizowane jest czerwonym wskaźnikiem na przedniej stronie

6. Podwójne zaciski umożliwiają podłączanie od góry lub od dołu: przewodem lub szyną sztyftową

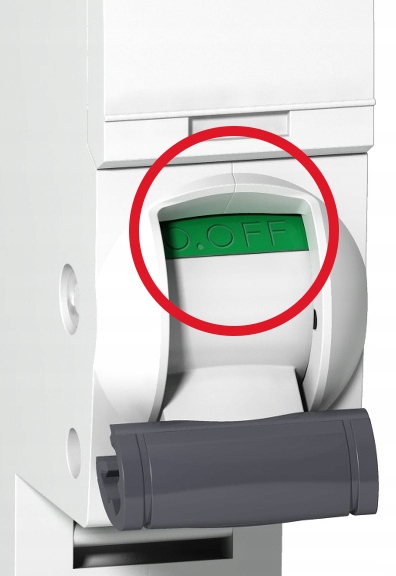

VisiSafe

Zastosowanie VisiSafe™ zapewnia zawsze ochronę obwodu odpływowego, niezależnie od warunków napięcia, stopnia zużycia i doświadczenia obsługującej osoby, nawet w najbardziej wymagających warunkach. Zielony wskaźnik informuje o bezpiecznym stanie styków.

VisiTrip minimalizuje przestoje i redukuje czas naprawy. Umożliwia szybką identyfikację usterek i łatwe sprawdzanie stanu sieci.  VisiTrip sygnalizuje tylko błędne działanie, co umożliwia szybką diagnozę, naprawę i ponowne włączenie odbiorników, co ułatwia zarządzanie budynkiem i zmniejsza przestoje.

Cechy ochronne:

• Najwyższe napięcie udarowe: Uimp = 6 kV
• Najwyższa odporność na zanieczyszczenia wśród urządzeń modułowych: poziom zanieczyszczenia 3
• Rzeczywisty produkt uniwersalny, sprawdzający się w każdych warunkach
• Napięcie znamionowe izolacji: 500 V
• Pełne bezpieczeństwo obsługującej osoby przy korzystaniu z dźwigni napędowej.

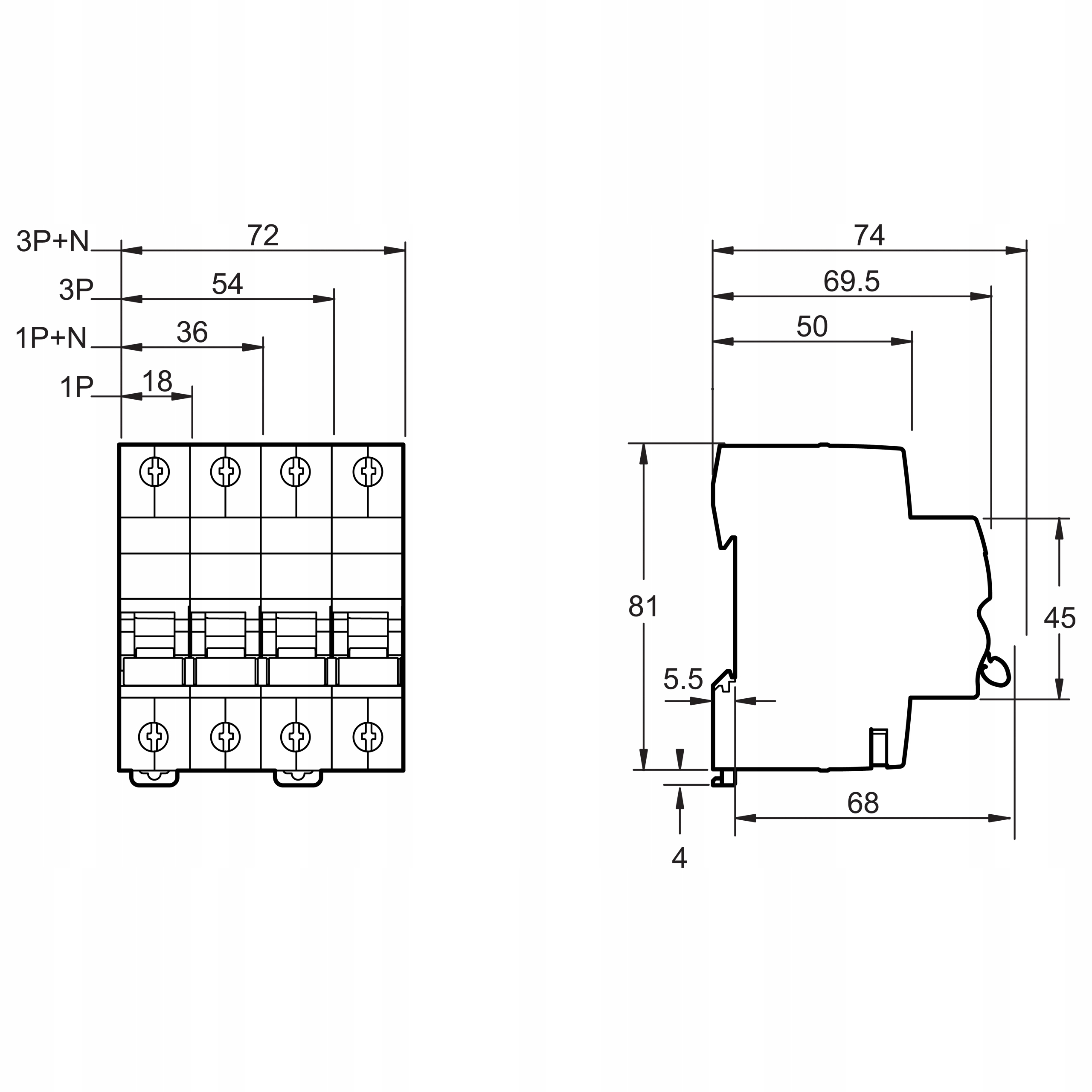

Wymiary przełączników nadprądowych

Aparatura modułowa Acti 9

Aparatura modułowa Acti 9 Schneider Electric ustanawia najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania za pomocą systemów komunikacyjnych. Aparatura modułowa Acti 9 gwarantuje bezpieczeństwo podczas konserwacji instalacji przez cały okres jej eksploatacji. Systemy aparaturowe Acti 9 zostały zaprojektowane tak, aby minimalizować czas przestojów i zapobiegać niezamierzonym wyzwaleniom.

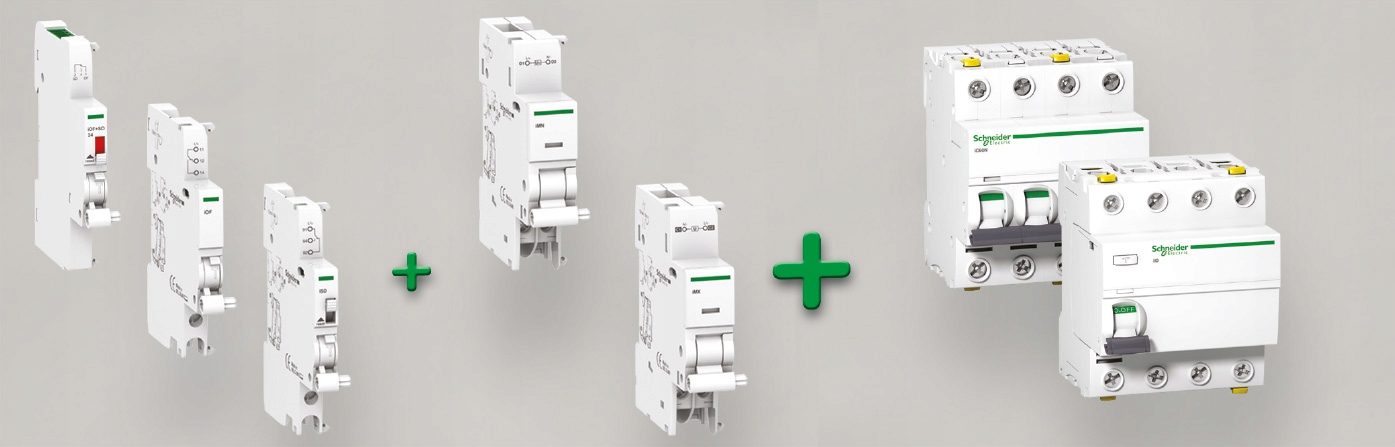

Akcesoria do aparatury modułowej

System Acti 9 oferuje szeroki wybór akcesoriów do aparatury modułowej. Kompletne zestawy akcesoriów do aparatury modułowej ułatwiają wszelkie prace, w tym interwencje na miejscu instalacji bez wyłączania zasilania, aby zapewnić ciągłość zasilania. Akcesoria do aparatury modułowej obejmują łatwe w montażu systemy blokad kłódką, blokowania podłączenia, napędu obrotowego o ochronie IP55 z możliwością montażu z przodu lub boku obudowy. Mechanizm napędowy jest zamontowany na urządzeniu. Osłony śrub zaciskowych zapobiegają dostępowi do śrub. Podstawy wtykowe umożliwiają usunięcie lub szybką wymianę przedłącznika bez dotykania połączeń. Wśród dostępnych akcesoriów do aparatury modułowej znajdują się również przegrody między biegunowe, wzmacniające izolację pomiędzy przyłączaniem, oraz oznaczniki zatrzaskowe.
