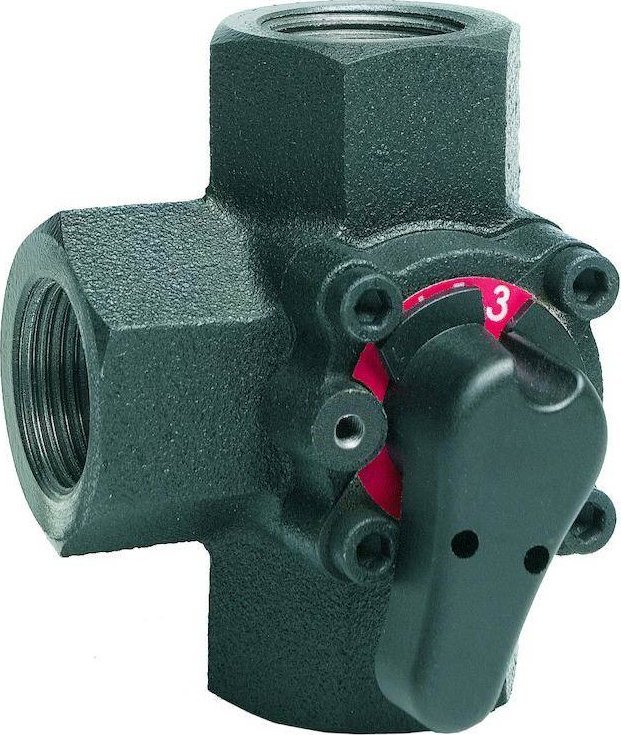

Honeywell Zawór 3-drogowy, mieszający, DN 50 Kvs 40 HONEYWELL V5433A1072

Zawór 3-drogowy, mieszający, DN 50 Kvs 40 HONEYWELL V5433A1072 HONEYWELL

Zawór 3-drogowy, mieszający, DN 50 Kvs 40

3-drogowy zawór mieszający V5433A stosowany jest przede wszystkim jako element wykonawczy w układach regulacji temperatury wody zasilającej w instalacjach grzewczych i klimatyzacyjnych. Współpracuje z siłownikiem M6063

CHARAKTERYSTYKA PPRODUKTU:

• Konstrukcja zaworu zapewnia jego długą i niezawodną pracę
• Chromowany grzyb
• Optymalna charakterystyka regulacyjna temperatury wody zasilającej
• Zabezpieczenie antykorozyjne
• Niezawodne I trwałe sprzęgło do siłownika
• Szeroki zakres wartości przepływów
• Zwarta zabudowa

DANE TECHNICZNE:

• Typ zaworu: 3-dr mieszający, CORONA
• Medium: woda
• Materiały: korpus z żeliwa, części wewnętrzne chromowane
• Uszczelnienie: podwójne uszczelnienie O-ring
• Kąt obrotu: 90°
• Temp. medium: 2...110°C
• Maksymalna temperatura medium (ciągła): 110°C
• Nieszczelność w odniesieniu do wartości Kvs dla obejścia: 1%
• Wartość Kvs: 40
• Zabezpieczenie powierzchni: farba gruntująca
• Ciśnienie statyczne: PN 6
• Typ przyłącza: gw. wewnętrzne
• Zestawy naprawcze: 07116 1036 dla zaw. 3-drogowych, DN20 do DN32 07116 1037 dla zaw. 3-drogowych, DN40 i DN50
• Maks. różnica ciśnienia: 100 kPa
• Moment dla maks. różnicy ciśnienia: 7 Nm
• Ciśnienie maksymalne robocze: 6 bar
• Ciśnienie nominalne PN: 6 bar
• Dopuszczalna zawartość środków przeciwmroźnych: 50 %
• Ilość portów przyłączeniowych: 3.0
• Jednostka miary dla przyłącza: Cal
• Materiał korpusu: Inny
• Oznaczenie przyłącza 1: Rp
• Średnica nominalna DN: 50.0
• Temperatura czynnika minimalna: 2°C
• Waga netto: 6,2 kg
• Wielkość przyłącza 3: 2.0
• Wszystkie porty jednakowe: tak
• Wymagany moment obrotowy siłownika: 7 Nm
• Wysokość: 168 mm

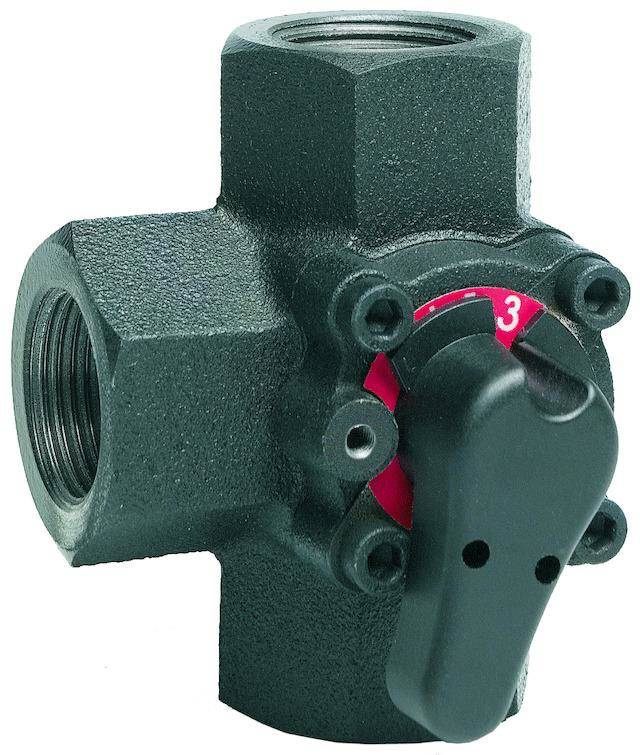

https://terme.pl/data/gfx/pictures/large/6/3/6936_1.jpg

• Typ produktu: ZAWÓR
• Rozmiar: 50
• Wymagany moment obrotowy siłownika: 7 Nm
• Wielkość przyłącza 3: 2,0
• Temperatura czynnika minimalna: 2°C
• Średnica nominalna DN: 50.0
• Ilość portów przyłączeniowych: 3.0
• Dopuszczalna zawartość środków przeciwmroźnych: 50%
• Ciśnienie nominalne: 6 bar
• Ciśnienie maksymalne robocze: 6 bar
• Moment dla maks. różnicy ciśnienia: 7 Nm
• Maksymalna różnica ciśnienia: 100 kPa
• Typ przyłącza: gwinty wewnętrzne
• Ciśnienie statyczne: PN 6
• Wartość Kvs: 40
• Nieszczelność w odniesieniu do wartości Kvs dla obejścia: 1%
• Maksymalna temperatura medium: 110°C
• Temperatura medium: 2...110°C
• Kąt obrotu: 90°
• Uszczelnienie: podwójne uszczelnienie O-ring
• Materiały: korpus z żeliwa, części wewnętrzne chromowane
• Medium: woda
• Typ: 3- drogowy mieszający
• Kod producenta: V5433A1072
• Materiał wykonania: korpus z żeliwa, części wewnętrzne chromowane
• Średnica nominalna: 50.0
• Maksymalne ciśnienie pracy: 6 bar
• Minimalna temperatura medium: 2°C
• Maksymalna różnica ciśnień: 100 kPa
