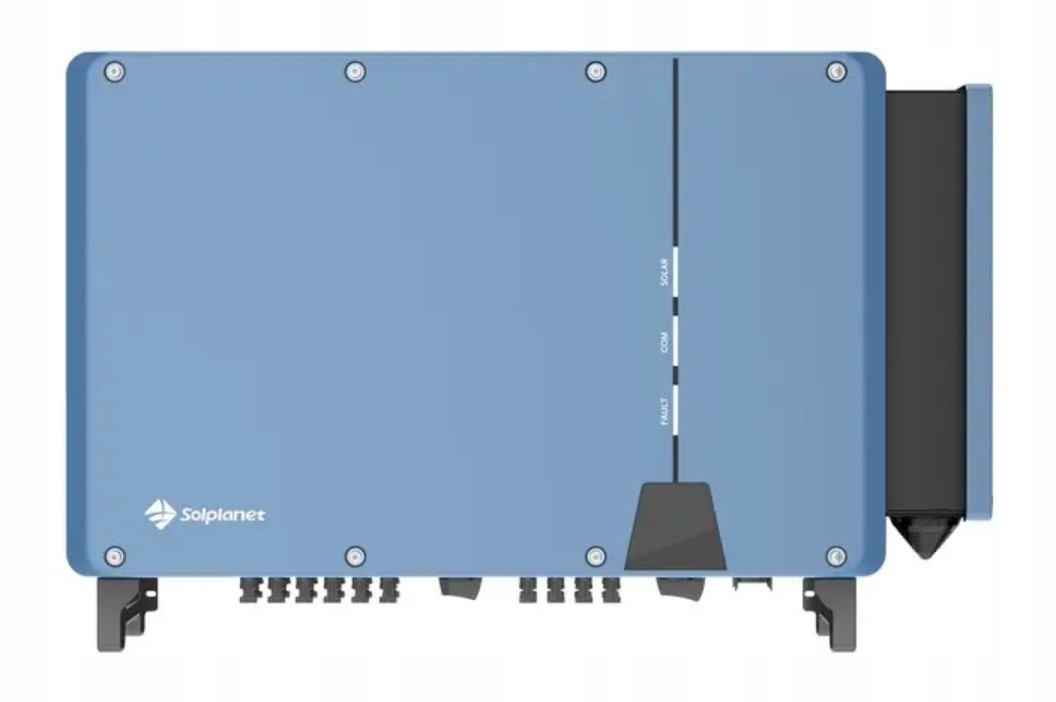

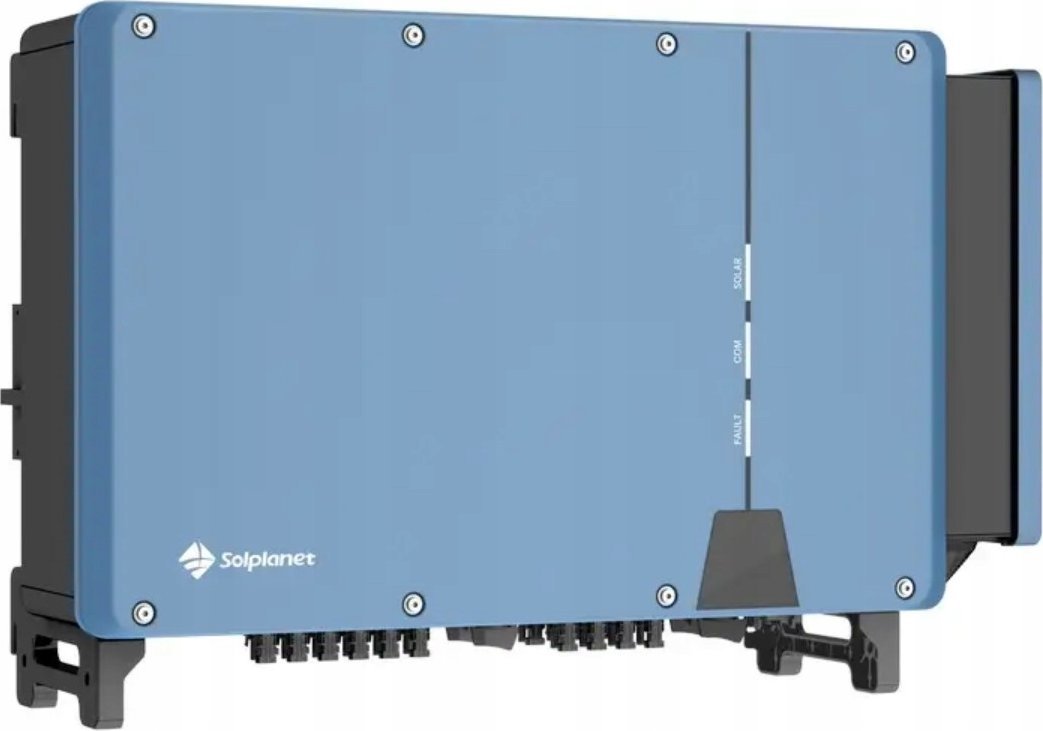

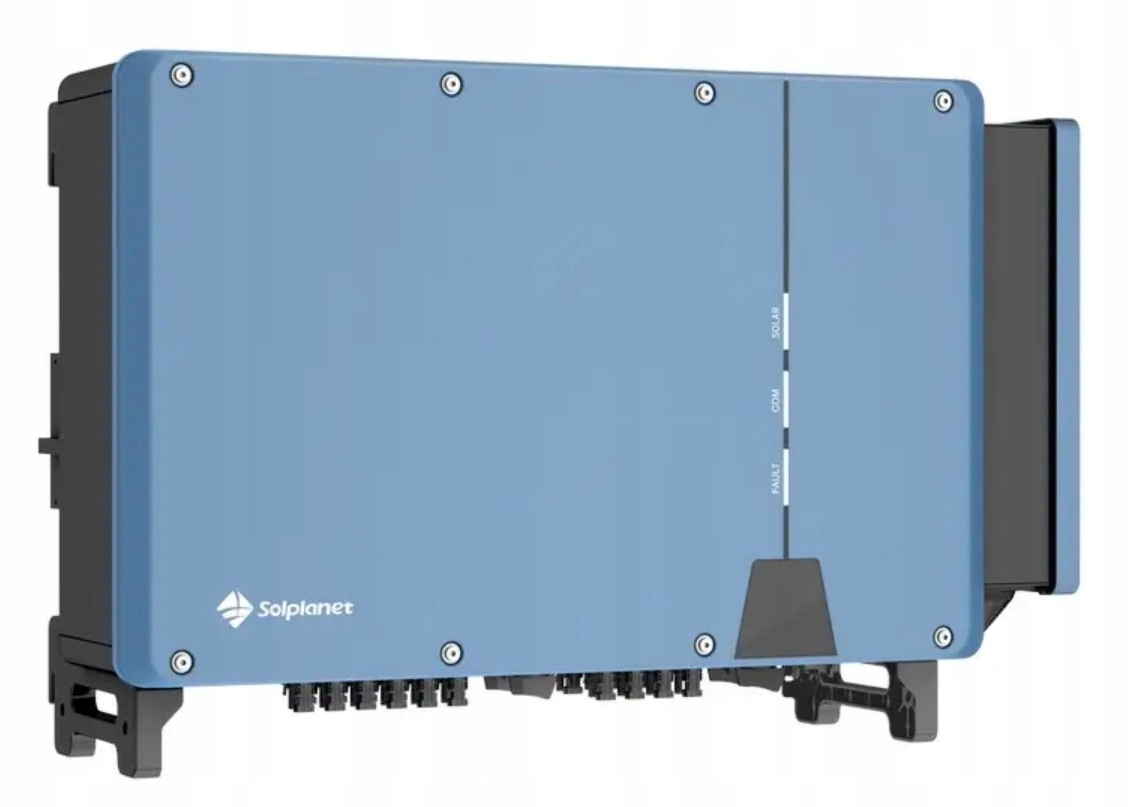

Inwerter Solplanet ASW_110K-LT, 3-fazowy, 110kW, 10 MPPT, wyłącznik DC, komunikacja WLAN i RS485, ograniczniki przepięć AC i DC typ II

ASW_110K-LT to beztransformatorowy inwerter fotowoltaiczny z 10 śledzonymi modułami MPP, który przekształca prąd stały z paneli PV na prąd zmienny zgodny z siecią i wprowadza go do sieci elektrycznej. Produkt jest odpowiedni do użytku wewnątrz i na zewnątrz. Ten produkt może współpracować tylko z panelami PV o klasie ochrony II (zgodnie z IEC 61730, klasa aplikacji A). Panele PV muszą być kompatybilne z tym produktem. Produkt nie ma zintegrowanego transformatora i nie ma separacji galwanicznej. Produkt nie może być używany z uziemionymi kablami prądu stałego lub panelami PV, których wyjścia są uziemione. Może to prowadzić do uszkodzenia produktu. Inwerter może współpracować z panelami PV, których ramy są uziemione.

Seria ASW LT charakteryzuje się łatwością montażu oraz niezawodnością. Inwertery posiadają funkcję optymalizacji cieni ShadeSol (zarządzanie cieniami). Prąd wejściowy 16A na każdy MPPT, idealny dla paneli bifacjalnych i dużych modułów PV. Są przyjazne w obsłudze: monitorowanie systemu 24/7, szybka konfiguracja i uruchamianie za pomocą aplikacji Solplanet.

Dane ogólne:

• Model: ASW 110K-LT

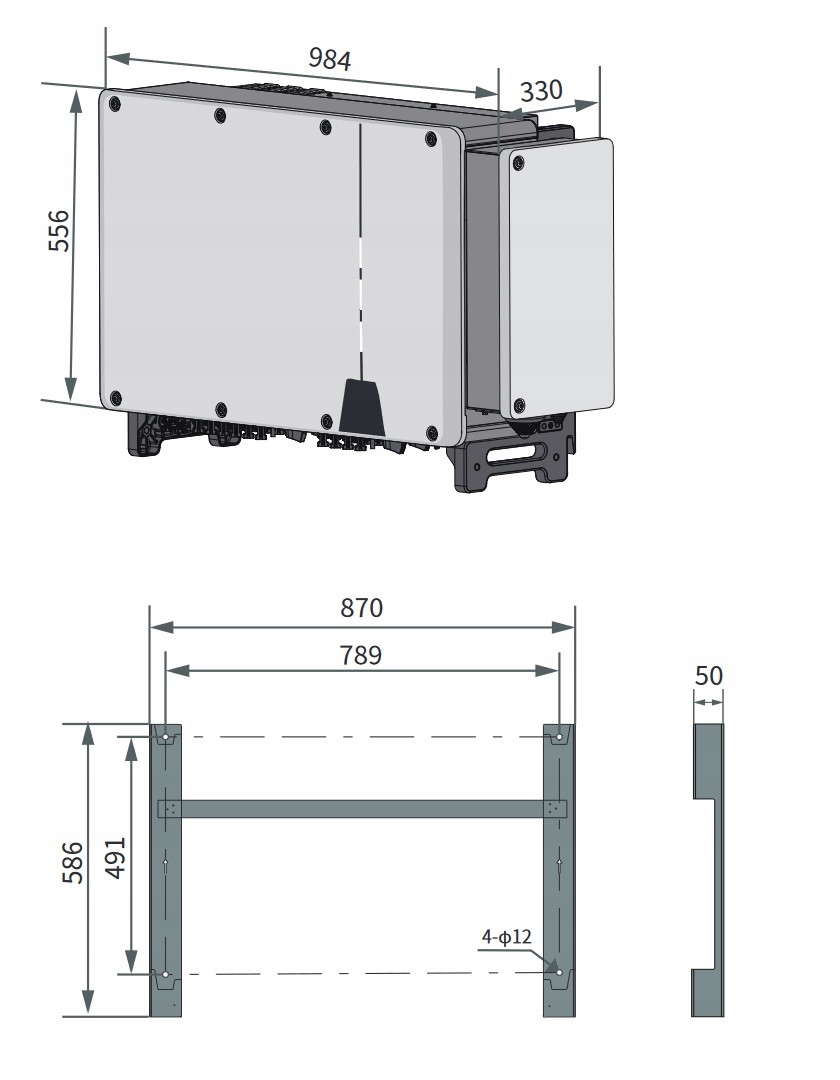

• Wymiary (szer.*wys*gł.): 948*640*330 mm
• Waga: 85 kg
• Montaż: ścienne
• Typ inwertera: beztransformatorowy
• Topologia: nieizolowana
• Rodzaj chłodzenia: aktywne
• Emisja hałasu: < 65 dB(A) z odległości 1 m
• Maksymalna wysokość robocza nad poziomem morza: 4000 m (redukcja mocy >3000 m)
• Zakres temperatury pracy: -25 do 60 °C
• Wilgotność (bez kondensacji): 0%-100%
• Stopień ochrony: IP66
• Zużycie energii w trybie czuwania: < 3 W
• Wyświetlacz: wskaźnik LED, aplikacja
• Podłączenie AC: blok zacisków
• Interfejsy: 2 x port RS485, 1 x port WiFi
• Komunikacja: Modbus RTU
• Certyfikaty i homologacje: CE, EN50549, IEC62109, IEC62116, IEC61727, IEC61683, IEC61000, AS/NZS4777, C10/C11, G99

Sprawność:

• Maks. sprawność: 98.60%
• Europa sprawność: 98.10%

Wejście DC:

• Maksymalna moc paneli fotowoltaicznych: 165000 Wp STC
• Maks. napięcie wejściowe: 1100 V
• Zakres napięcia MPPT / Nominalne napięcie wejściowe: 200 V do 1000 V / 630 V
• Minimalne napięcie wejściowe: 200 V
• Startowe napięcie wejściowe: 250 V
• Maks. prąd wejściowy roboczy: 32 A
• Maks. prąd zwarciowy: 48 A
• Liczba wejść MPPT / łańcuchów paneli PV na jednym wejściu MPPT: 10/2

Wyjście AC:

• Moc znamionowa: 110000 W
• Maks. moc pozorna AC: 121000 VA
• Napięcie znamionowe AC: 220V / 380V I 230V / 400V
• Zakres napięcia AC: 180V do 305V / 312V do 528V
• Znamionowa częstotliwość sieci: 50/60 Hz
• Zakres częstotliwości sieci: 45-55 Hz/55-65 Hz
• Znamionowy prąd wyjściowy AC: 158,8A
• Maks. prąd wyjściowy: 174,7 A
• Regulowany czynnik mocy: 0,8 indukcyjny...0,8 pojemnościowy
• Liczba faz zasilających: 3 / 3-N-PE
• THDi harmoniczne (przy znamionowej mocy): < 3%

Zabezpieczenia:

• Zabezpieczenie przed odwrotną polaryzacją DC: tak
• Wyłącznik DC: tak
• Monitorowanie zwarcia doziemnego: tak
• Zabezpieczenie przeciwzwarciowe AC: tak
• Monitor prądu różnicowego wrażliwy na wszystkie bieguny: tak
• Aktywna ochrona przed prądem sieciowym: tak
• Monitorowanie prądu stringu PV: tak
• Monitorowanie iniekcji prądu DC: tak
• Zabezpieczenie przed niskim napięciem przebicia: tak
• Zabezpieczenie przed wysokim napięciem przebicia: tak
• Ochrona przed przepięciem: DC typu II / AC typu III

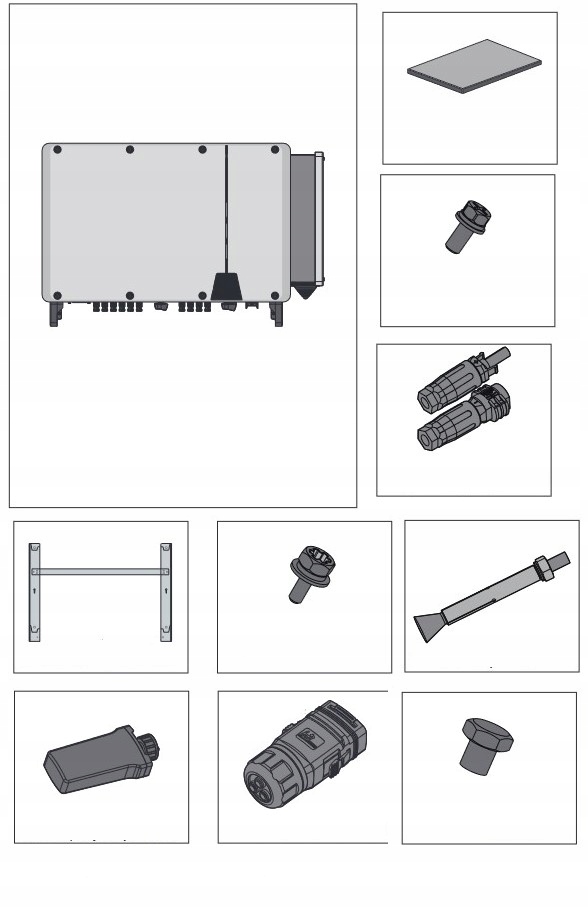

Zestaw zawiera:

• Inwerter
• Uchwyt montażowy
• Śruba M10x20 x2
• Śruba rozporowa x4
• Klucz do WiFi
• Gniazdo RS485 COM
• Złącze DC (para) x 16/20
• Śruba M5x12 x2
• Śruba M4x9 x6
• Pakiet dokumentów

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Jednak, jak w przypadku wszystkich urządzeń elektrycznych lub elektronicznych, istnieją pewne resztkowe ryzyko. Aby uniknąć urazów i uszkodzeń oraz zapewnić długą żywotność produktu, należy dokładnie przeczytać instrukcję i zawsze przestrzegać wszystkich zaleceń dotyczących bezpieczeństwa.

Jeżeli inwerter nie zostanie zainstalowany od razu po dostawie, konieczne jest odpowiednie przechowywanie:

• Temperatura przechowywania musi wynosić od -30ºC do +70ºC, a wilgotność względna musi wynosić od 0 do 100%, bez kondensacji.
• Opakowanie z inwerterem nie może być przechylone ani odwrócone.
• Produkt must be sprawdzony i przetestowany przez profesjonalistów przed użyciem, jeśli był przechowywany przez pół roku lub dłużej

Produkt jest wyposażony w następujące interfejsy i funkcje: Wi-FI, Interfejs RS485, Modbus RTU, Sterowanie mocą czynną odprowadzaną, Tryby reagowania na zapotrzebowanie (DRED).
