OGRANICZNIK BEZPIECZNIKA DO OBWODÓW 230 V AC

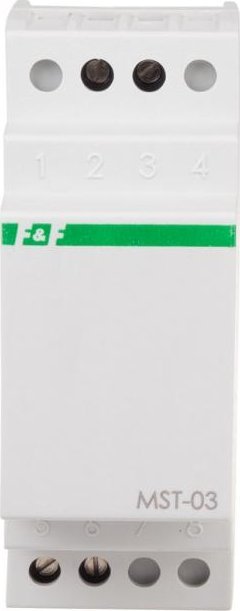

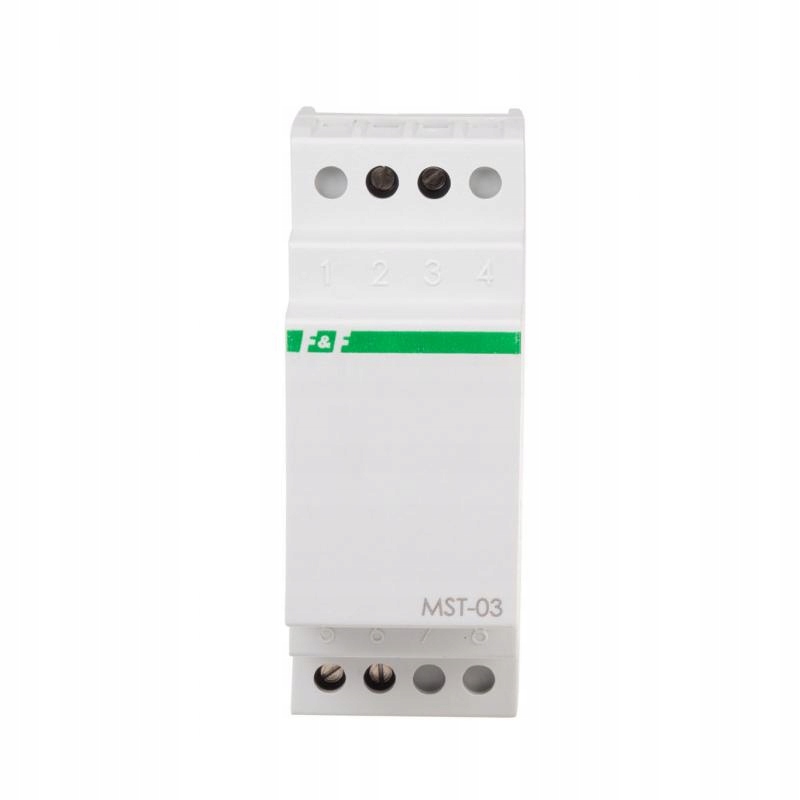

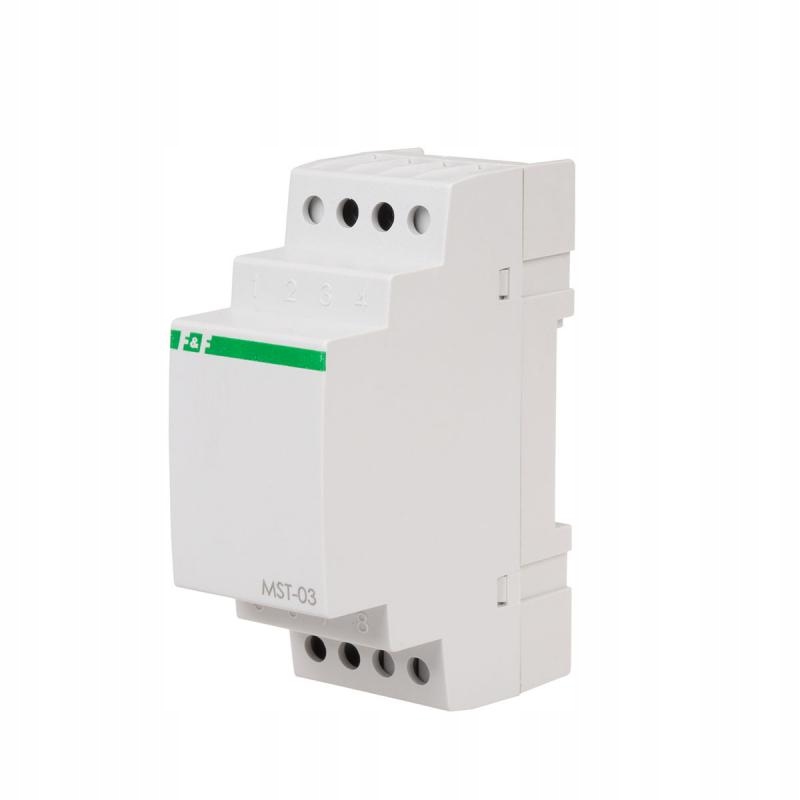

• F&F MST-03

OPIS PRODUKTU

MST-03 jest przeznaczony do ograniczania przeciążeń prądu występujących w momencie włączania zasilania obwodów o charakterystyce indukcyjnej lub pojemnościowej. Takie obwody to między innymi oświetlenie LED, zasilacze impulsowe, oprawy oświetleniowe. MST-03 może być stosowany także w przypadku obwodów o charakterystyce nieliniowej, takich jak lampy żarowe lub halogenowe.

DANE TECHNICZNE

• Napięcie zasilania: 230 V AC
• Maksymalny prąd obciążenia AC-1: 30 A
• Element wykonawczy: przekaźnik + termistor NTC
• Konfiguracja styków: 1 × NO
• Napięcie wyjściowe OUT: 230 V AC
• Opóźnienie przełączenia: 1÷1,5 s
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

INSTALACJA

1. Wyłączyć zasilanie.

2. Zamontować ogranicznik na szynie w skrzynce rozdzielczej.

3. Podłączyć do układu zgodnie ze schematem.
