Arduino ARDUINO Board Micro

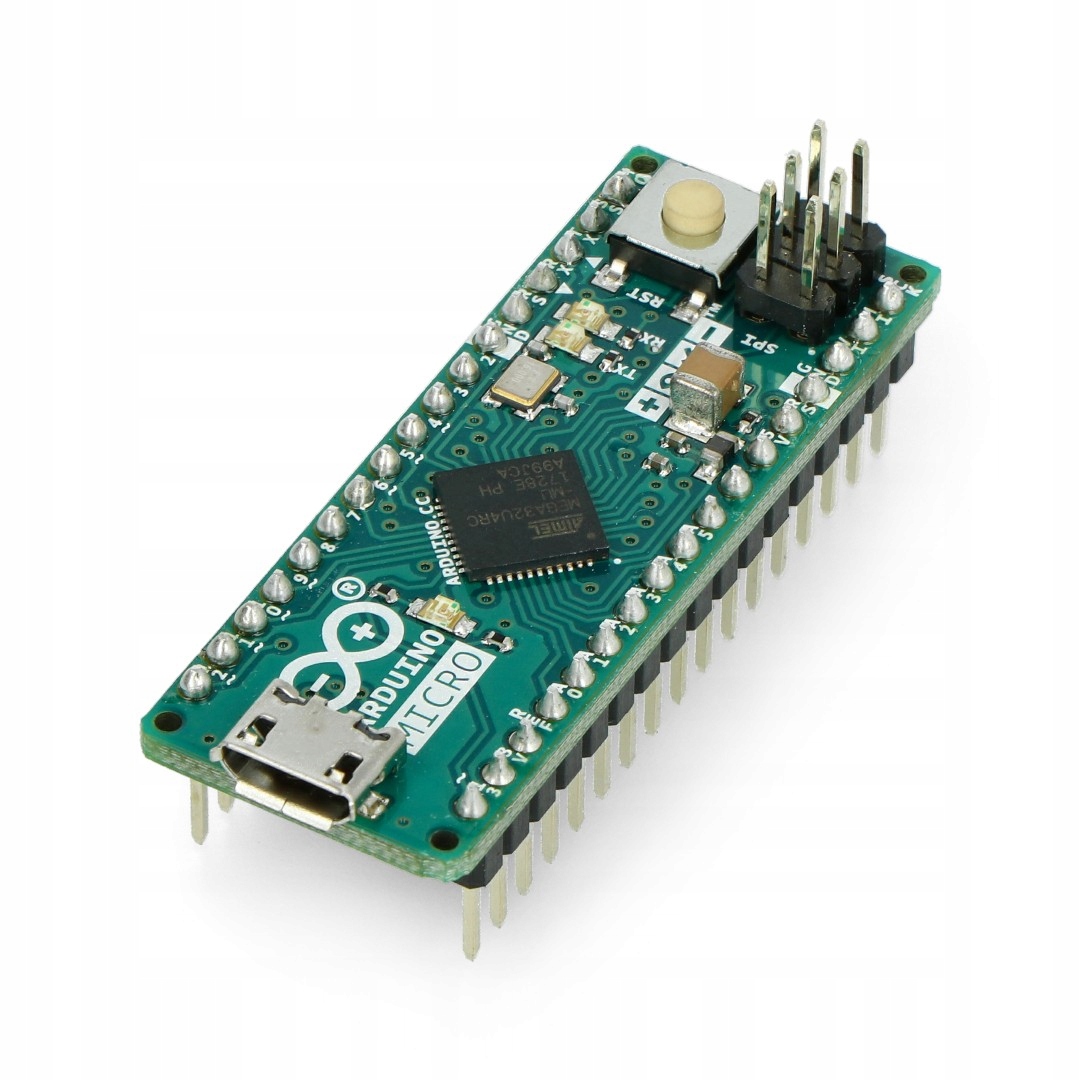

Arduino Micro – Kompaktowy moduł z mikrokontrolerem ATmega32U4

Arduino Micro to niezwykle mały moduł z mikrokontrolerem ATmega32U4, który doskonale sprawdzi się w projektach, gdzie przestrzeń jest na wagę złota. Jego wymiary wynoszą jedynie 4,8 x 1,8 cm, co czyni go idealnym wyborem dla twórców i hobbystów poszukujących efektywnego rozwiązania w kompaktowym formacie.

Wydajność i funkcjonalność Arduino Micro

Moduł Arduino Micro dysponuje 20 liniami I/O, z czego 7 może być używanych jako wyjścia PWM, a 12 jako wejścia analogowe. Dzięki zegarowi taktującemu o częstotliwości 16 MHz oraz pamięci Flash wynoszącej 32 kB (z czego 4 kB zajmuje bootloader), użytkownicy mogą z łatwością realizować złożone projekty.

Złącza i interfejsy – Micro USB i ICSP

Arduino Micro jest wyposażony w zintegrowane złącze USB, co umożliwia łatwe połączenie z komputerem za pomocą kabla Micro USB. To rozwiązanie pozwala na zasilanie oraz komunikację, a także umożliwia działanie jako urządzenie HID, takie jak klawiatura czy mysz. Dodatkowo, dostępne jest złącze ICSP, które umożliwia programowanie modułu.

Właściwości techniczne – pamięć i zegar

Moduł charakteryzuje się pamięcią SRAM o pojemności 2,5 kB oraz pamięcią EEPROM wynoszącą 1 kB. Poziom logiczny wynosi 5 V, a zalecane napięcie zasilania to 7-12 V, z maksymalnym dopuszczalnym napięciem wejściowym wynoszącym 20 V. Dzięki tym parametrom, Arduino Micro jest w stanie obsługiwać różnorodne aplikacje.

Elastyczność zastosowań – urządzenia HID i wirtualny port COM

Arduino Micro może działać jako urządzenie HID, co otwiera nowe możliwości w zakresie interakcji z komputerem. Użytkownicy mogą łatwo tworzyć projekty wymagające komunikacji z komputerem, korzystając z wirtualnego portu COM, co znacznie ułatwia integrację z innymi systemami.

Rozmieszczenie pinów i możliwości podłączeń

Moduł oferuje 20 linii I/O, co zapewnia dużą elastyczność w podłączaniu różnych komponentów. Dzięki temu użytkownicy mogą łatwo dostosować Arduino Micro do swoich potrzeb, wykorzystując kanały PWM oraz wejścia analogowe do różnych zastosowań.

Zastosowanie w projektach – idealny do nauki i prototypowania

Arduino Micro to doskonały wybór dla osób początkujących w dziedzinie mikrokontrolerów. Jego prostota obsługi oraz kompatybilność z popularnymi płytami rozszerzeń sprawiają, że jest to idealne narzędzie do nauki oraz prototypowania różnorodnych projektów elektronicznych.

Specyfikacja techniczna Arduino Micro – kluczowe parametry i dane

• Producent: Arduino
• Model: Arduino Micro
• Mikrokontroler: ATmega32u4
• Pamięć Flash: 32 kB
• Pamięć SRAM: 2,5 kB
• Pamięć EEPROM: 1 kB
• Zegar: 16 MHz
• Poziom logiczny: 5 V
• Zalecane napięcie zasilania: 7-12 V
• Dopuszczalne napięcie zasilania: 6-20 V
• Liczba linii I/O: 20
• Kanały PWM: 7
• Wejścia analogowe: 12
• Złącza: wtyk ICSP, złącze Micro-USB
• Diody LED: RXD, TXD, zasilanie
• Maks. napięcie wejściowe: 20 V
• Maksymalny prąd na styk we/wy: 40 mA
• Interfejs komponentów: Micro USB, ICSP, złącze słupkowe
• Seria: Core Seria (mikro-kontroler) - ATMega32
