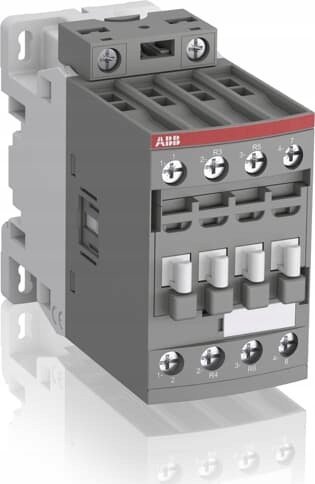

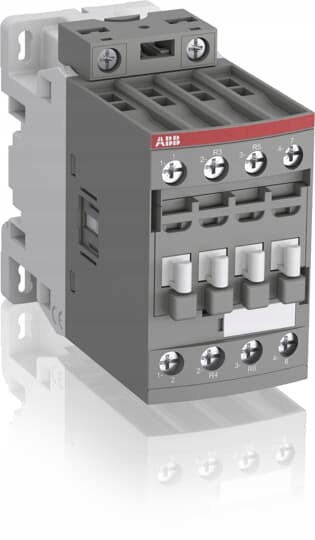

Przełącznik AF38-22-00-13, 4B-2PR+2ZO, 50A w trybie AC1, cewka 100-250V AC/DC

Przełącznik mocy AF38-22-00-13 o numerze katalogowym 1SBL297501R1300 serii AF firmy ABB to przełącznik 4-biegunowy ze stykami głównymi 2PR+2ZO o znamionowym prądzie łączeniowym 50A w trybie AC-1. Cewka przełącznika jest zasilana napięciem 100-250V AC/DC. Przełącznik AF38-22-00-13 charakteryzuje się kompaktowymi wymiarami co czyni go idealnym do stosowania nawet w niewielkich obudowach.

Wymiary

• Szerokość produktu netto: 45 mm
• Głębokość produktu netto: 101 mm
• Wysokość produktu netto: 86 mm
• Waga produktu netto: 0.36 kg

Dane techniczne

• Ilość styków głównych PR: 2
• Ilość styków głównych ZO: 2
• Ilość styków pomocniczych PR: 0
• Ilość styków pomocniczych ZO: 0
• Normy: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 60947-4-1
• Znamionowe napięcie pracy: Obwód główny 690 V
• Częstotliwość znamionowa (f): Obwód sterowania 50 / 60 Hz, Obwód główny 50 / 60 Hz

Znamionowy prąd pracy AC-1 (Ie):

1. (690 V) 40 °C 55 A
2. (690 V) 60 °C 45 A
3. (690 V) 70 °C 37 A

Znamionowy prąd pracy AC-3 (Ie):

1. (415 V) 60 °C 21.2 A
2. (440 V) 60 °C 20 A
3. (500 V) 60 °C 17.6 A
4. (690 V) 60 °C 10.5 A
5. (380 / 400 V) 60 °C 22 A
6. (220 / 230 / 240 V) 60 °C 23.2 A

Moc znamionowa AC-3 (Pe):

1. (400 V) 11 kW
2. (415 V) 11 kW
3. (440 V) 11 kW
4. (500 V) 11 kW
5. (690 V) 9 kW
6. (220 / 230 / 240 V) 5.5 kW

Znamionowy prąd zwarcia wytrzymywalny (Icw):

1. przy 40°C temperatury otoczenia, na wolnym powietrzu, ze stanu zimnego 10s 300 A
2. przy 40°C temperatury otoczenia, na wolnym powietrzu, ze stanu zimnego 15mn 55 A
3. przy 40°C temperatury otoczenia, na wolnym powietrzu, ze stanu zimnego 1mn 150 A
4. przy 40°C temperatury otoczenia, na wolnym powietrzu, ze stanu zimnego 1s 450 A
5. przy 40°C temperatury otoczenia, na wolnym powietrzu, ze stanu zimnego 30s 225 A

• Maksymalna wytrzymałość elektryczna: (AC-1) 600 cykli na godzinę
• Znamionowe napięcie izolacji (Ui): acc. to IEC 60947-4-1 690 V, wg UL/CSA 600 V
• Napięcie znamionowe udarowe wytrzymywane (Uimp): 6 kV
• Maksymalna wytrzymałość mechaniczna: 3600 cykli na godzinę
• Ograniczenie napięcia cewki (Uc):

1. 50 Hz 100 ... 250 V
2. 60 Hz 100 ... 250 V
3. DC Operation 100 ... 250 V
