Moduł rozszerzeń przekładników do MEW-01- 3x przekładnik SC-24 200A - Zamel MRP-200A

Moduł rozszerzeń przekładników umożliwia rozbudowę możliwości pomiarowych monitora zużycia energii elektrycznej MEW-01 . Dzięki MRP-200A możliwe jest monitorowanie sieci elektrycznej o natężeniu prądu do 200 A . Moduł współpracuje z przekładnikami prądowymi SC-24 200 A dołączonymi do zestawu.

Indeks: ZML-24197

Opis produktu: Moduł rozszerzeń przekładników do MEW-01 - 3x przekładnik SC-24 200 A - Zamel MRP-200A

Moduł Zamel MRP-200A to zaawansowane rozwiązanie zaprojektowane w celu rozszerzenia funkcjonalności monitora zużycia energii elektrycznej MEW-01 MRP, MEW-01 lub MEW-01 Lite. Dzięki MRP-200A możliwe jest monitorowanie sieci elektrycznej o natężeniu prądu do 200 A . Urządzenie jest w zestawie ztrzema przekładnikami prądowymi SC-24 , umożliwiającymi precyzyjne pomiary. Moduł przeznaczony jest do montażu na szynie DIN . Urządzenie jest kompatybilne z MEW-01 MRP, MEW-01 i MEW-01 Lite od wersji oprogramowania2.8.56 . Dla starszych wersji wymagana jest aktualizacja oprogramowania.

Moduł rozszerzeń przekładników do MEW-01 - 3x przekładnik SC-24 200 A - Zamel MRP-200A.

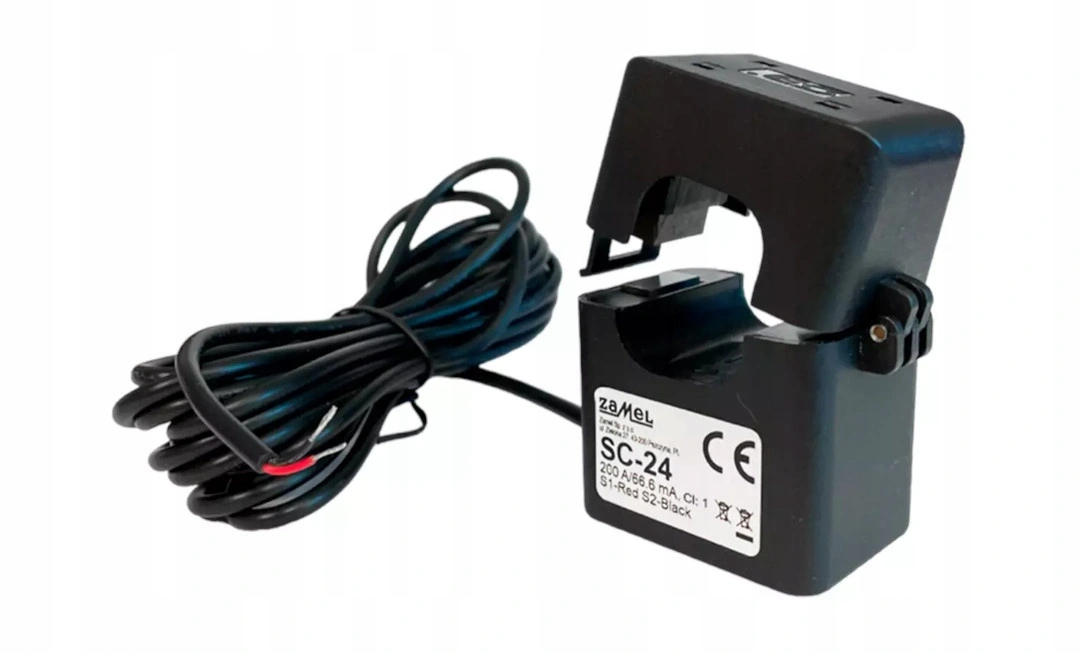

Przekładnik SC-24 200 A.

Główne cechy modułu

• Współpraca z MEW-01 MRP, MEW-01 i MEW-01 Lite od wersji oprogramowania 2.8.56.
• Obsługa przekładników prądowych do 200 A
• Kompatybilność z systemem SUPLA
• Montaż na szynie DIN
• Maksymalna średnica opomiarowanego przewodu to 24 mm

Sposób montażu modułu

Do instalacji modułu MRP-200A niezbędne są: dostęp do rozdzielni, śrubokręt lub kombinerki, przewód o średnicy maksymalnie 2,5 mm² do podłączenia zasilania oraz zalecane uprawnienia SEP 1 kV.

1. Rozłącz obwód zasilania za pomocą bezpiecznika, wyłącznika nadmiarowoprądowego lub rozłącznika izolacyjnego.
2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontuj urządzenie w rozdzielnicy na szynie DIN TH35.
4. Podłącz przewody pod zaciski zgodnie ze schematem.
5. Podłącz przekładniki prądowe, zwracając uwagę na prawidłowe połączenie przewodów czerwonego (S1) i czarnego (S2) oraz zgodność kierunku przepływu prądu ze strzałką na przekładniku.
6. Załącz obwód zasilania.

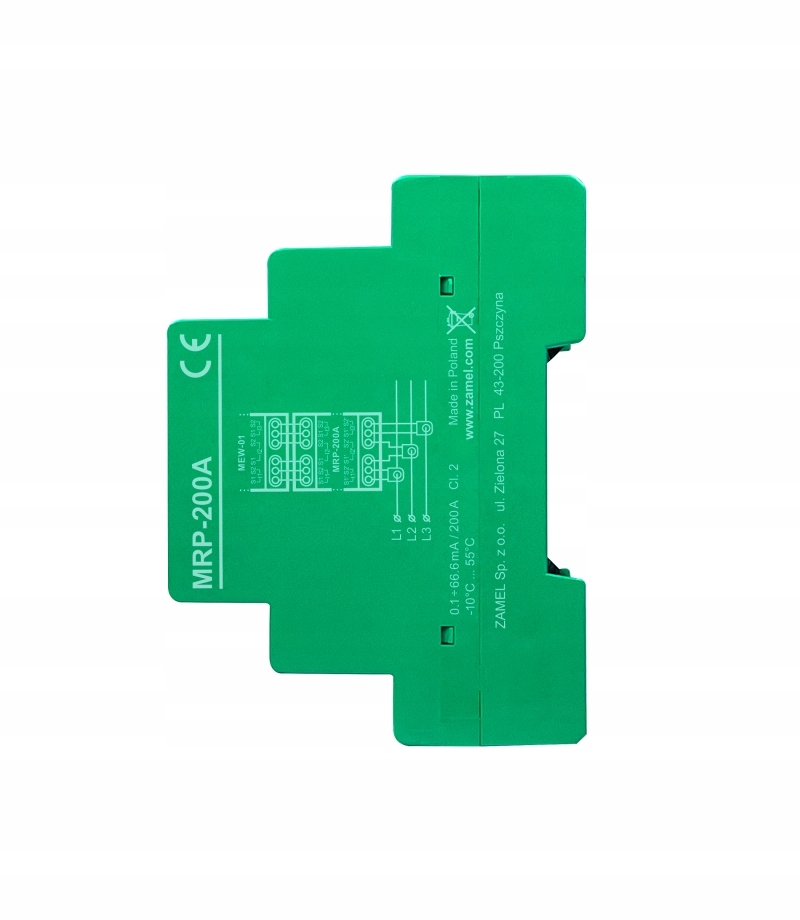

Schemat połączeń modułu i monitora.

MRP-200A rozszerza możliwości monitora MEW-01.

Specyfikacja techniczna modułu

• Model: MRP-200A
• Przeznaczenie: monitora zużycia energii elektrycznej MEW-01 MRP, MEW-01 lub MEW-01 Lite
• Typ przekładników: SC-24
• Maksymalny mierzony prąd: 200 A
• Przekrój przewodów przyłączeniowych: od 0,2 mm2 do 2,5 mm2
• Montaż: szyna DIN TH35
• Stopień ochrony obudowy: IP20
• Temperatura pracy: od -25°C do 50°C
• Średnica otworu na przewód w przekładnikach: 24 mm
• Długość przewodów przekładników: 3 m
• Wymiary: 90 x 35 x 66 mm
• Masa: 68 g

Zawartość zestawu

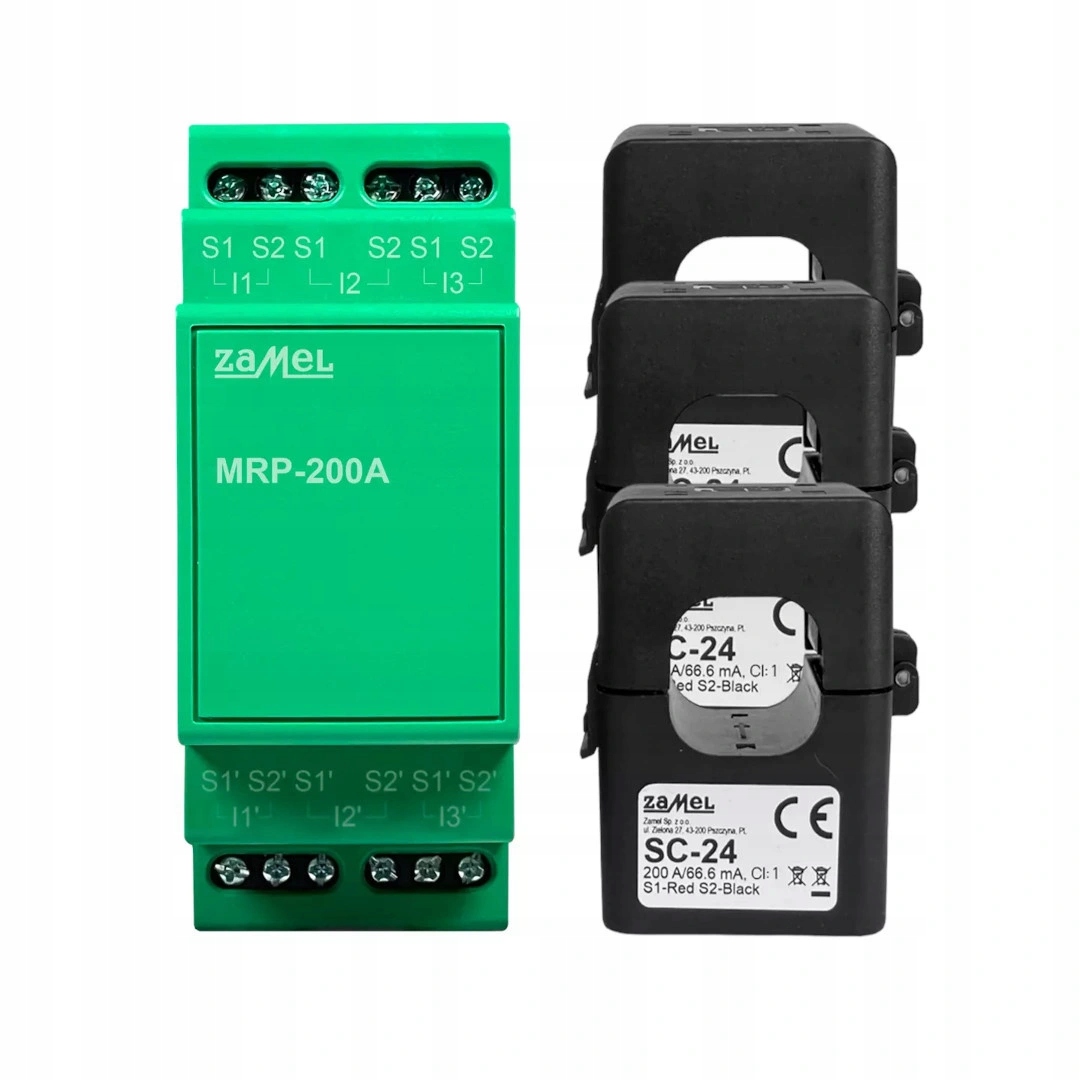

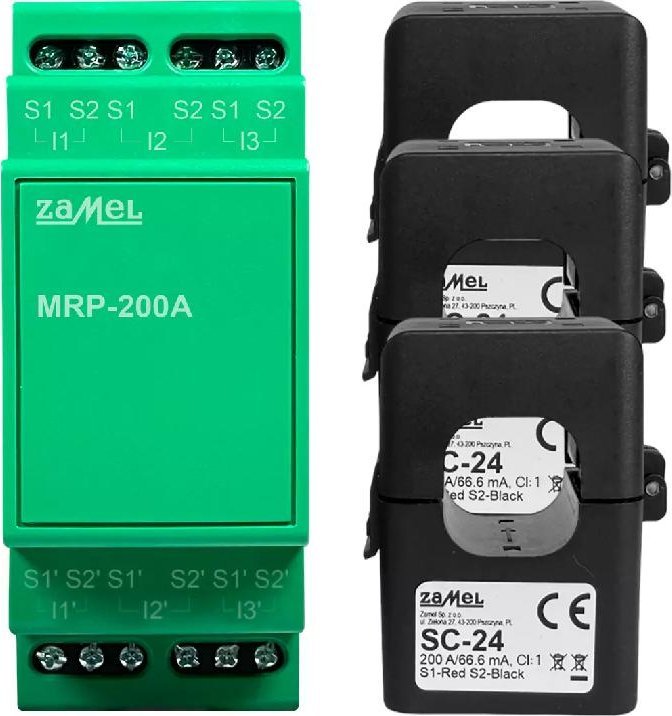

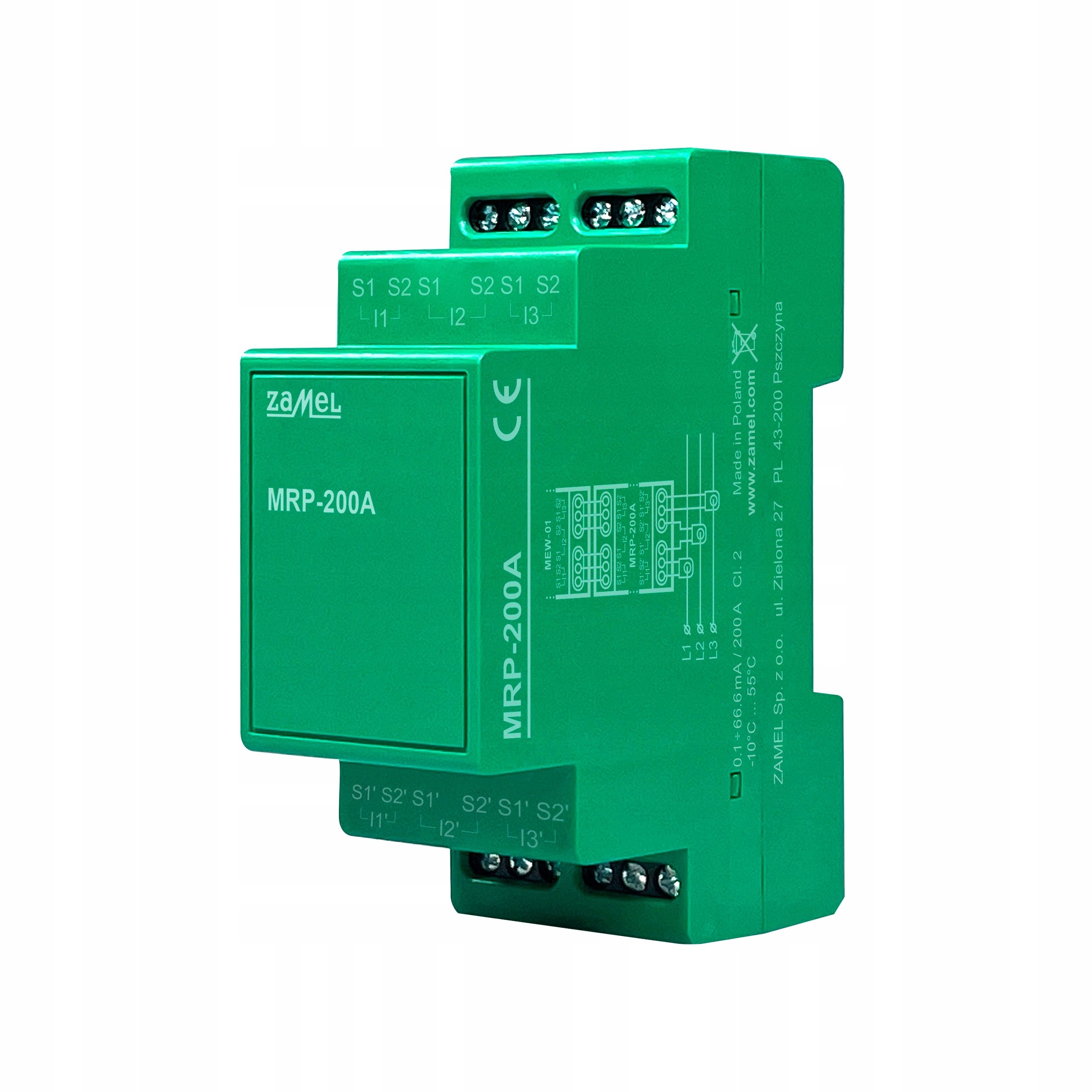

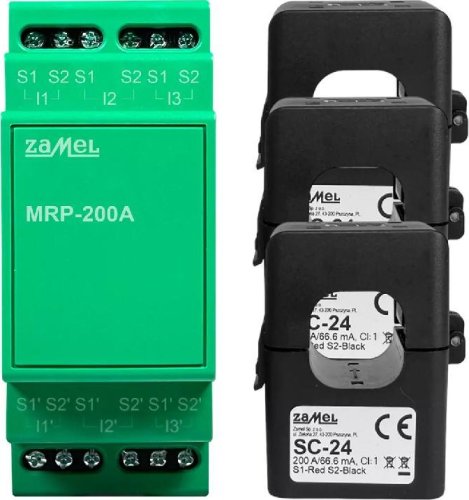

• Moduł rozszerzeń przekładników do MEW-01 - Zamel MRP-200A
• Przekładnik SC-24 200 A - 3 sztuki
• Instrukcja obsługi
