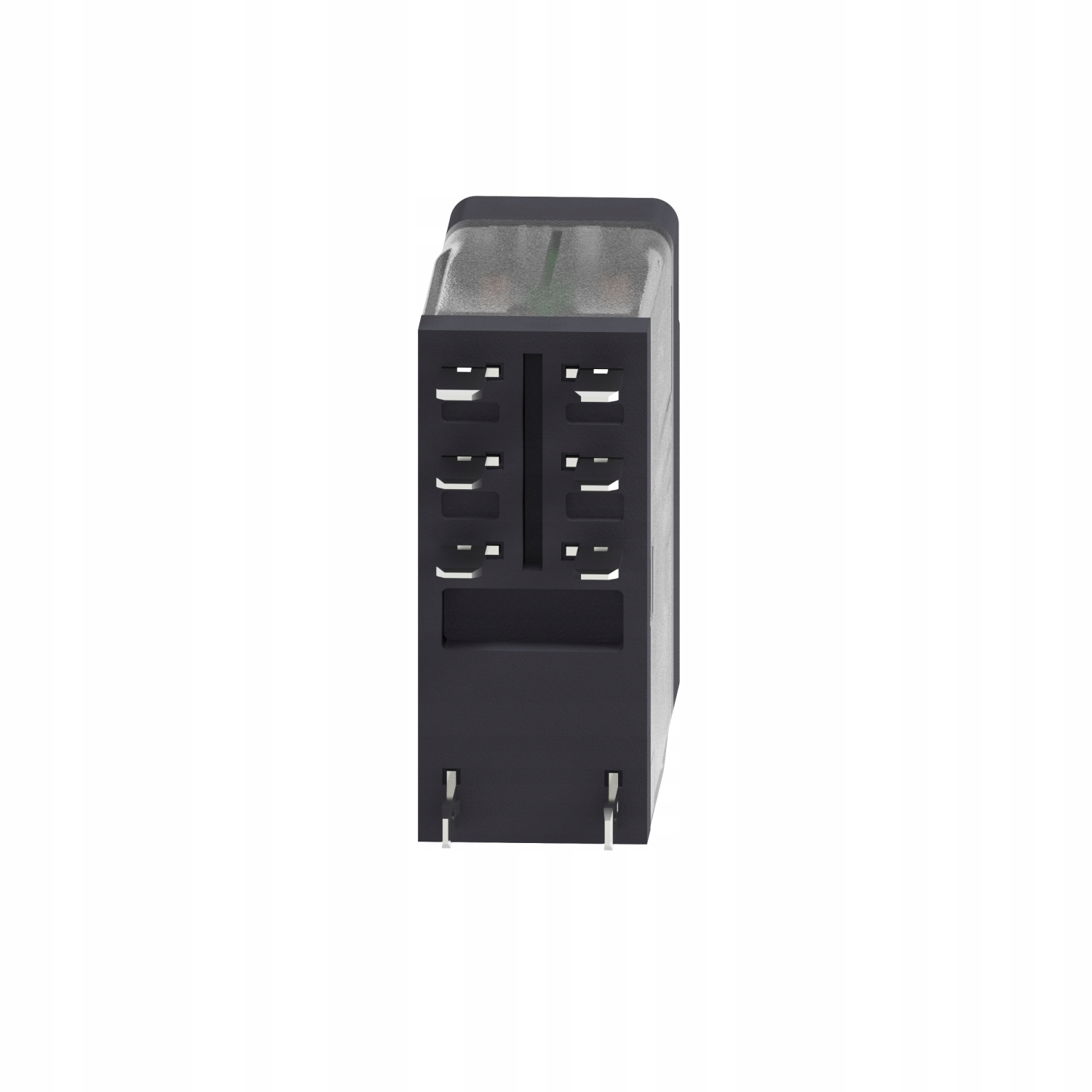

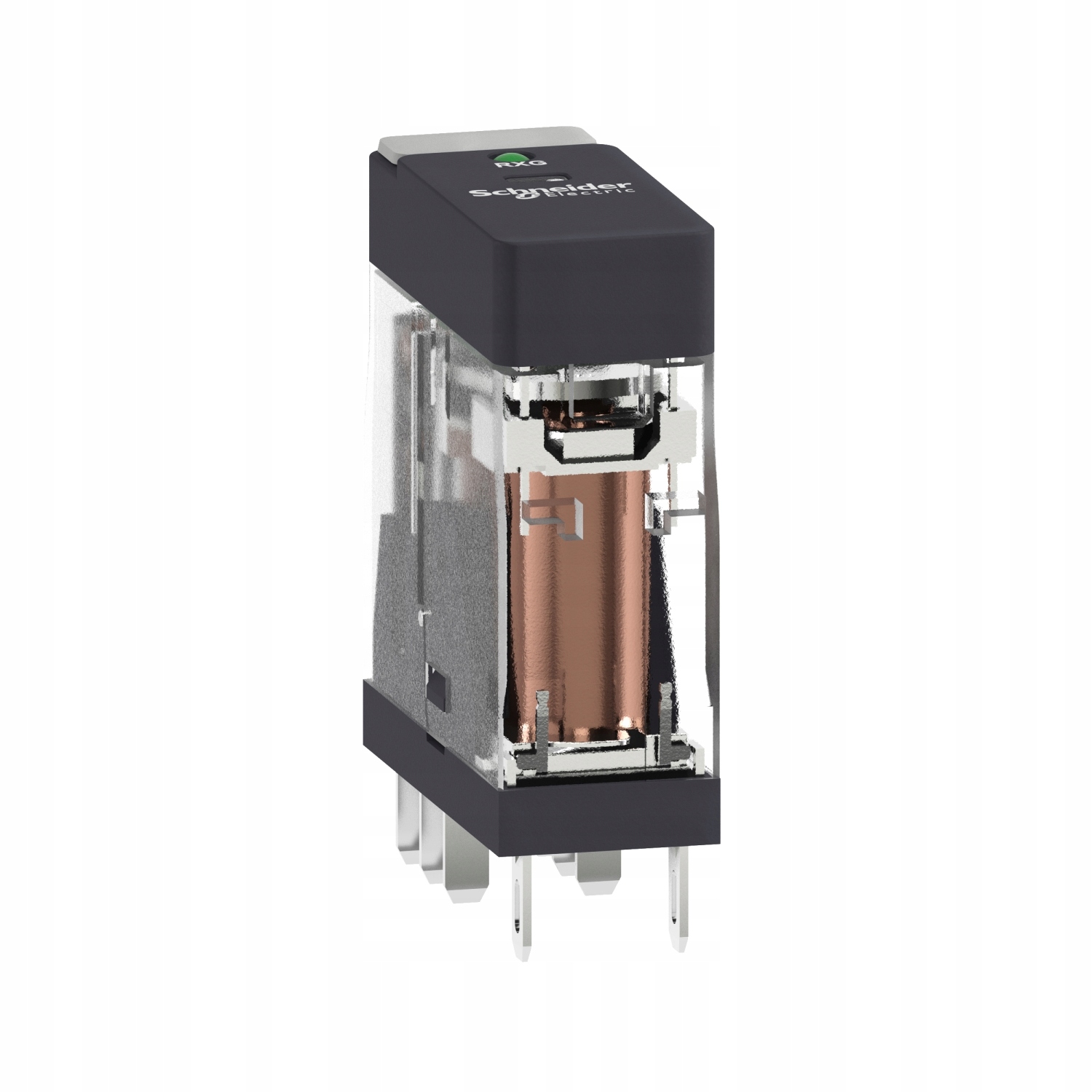

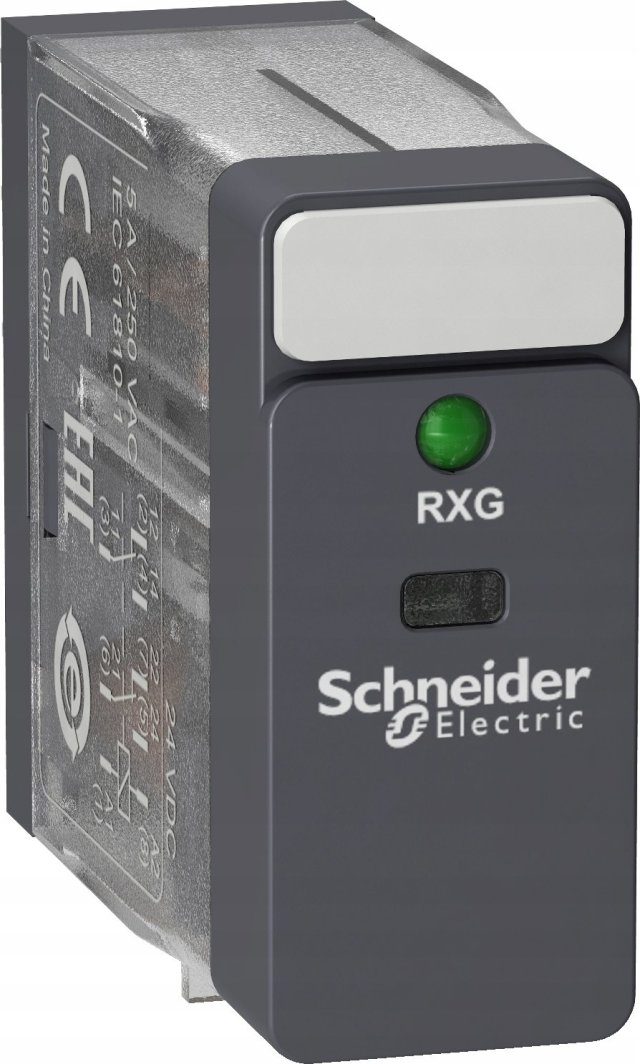

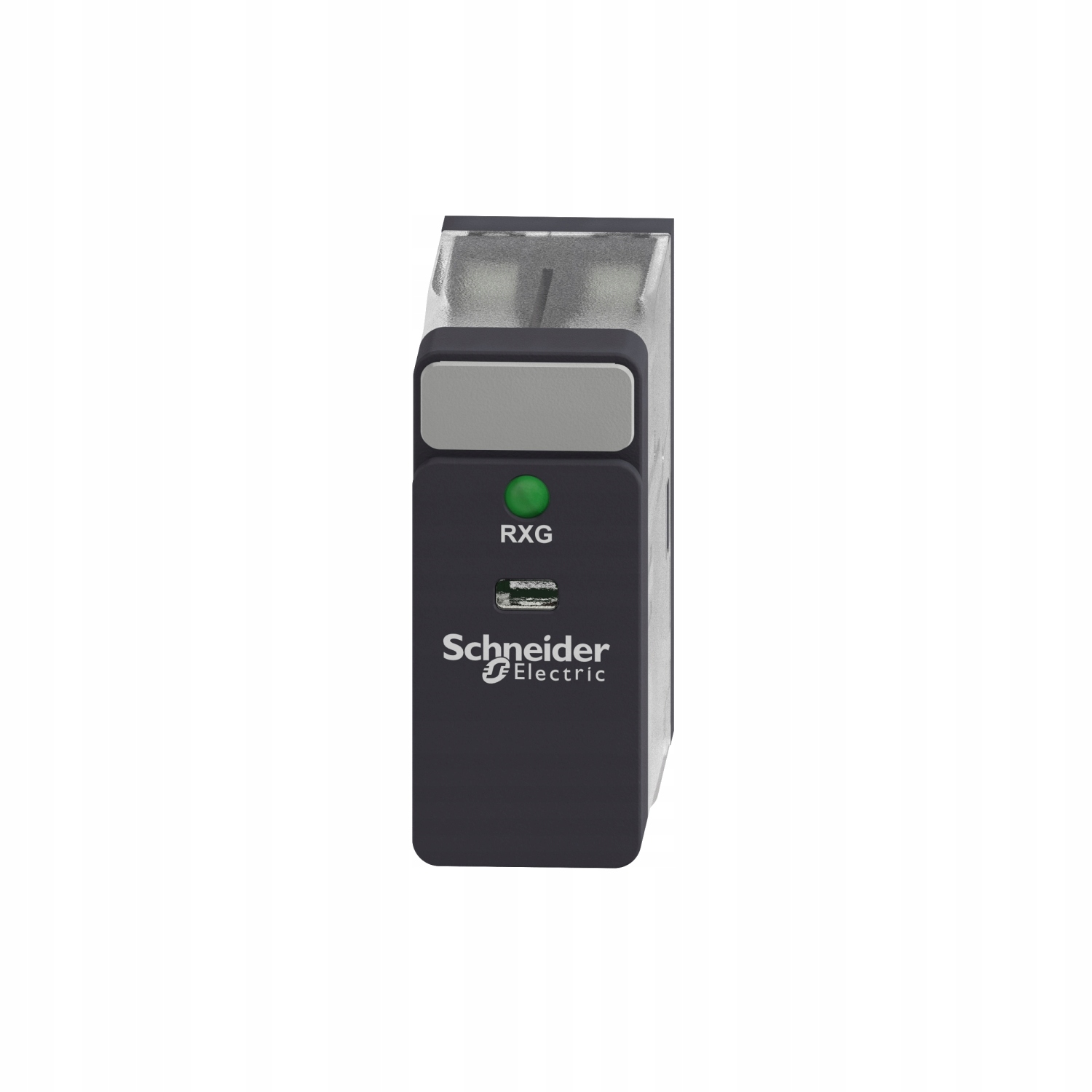

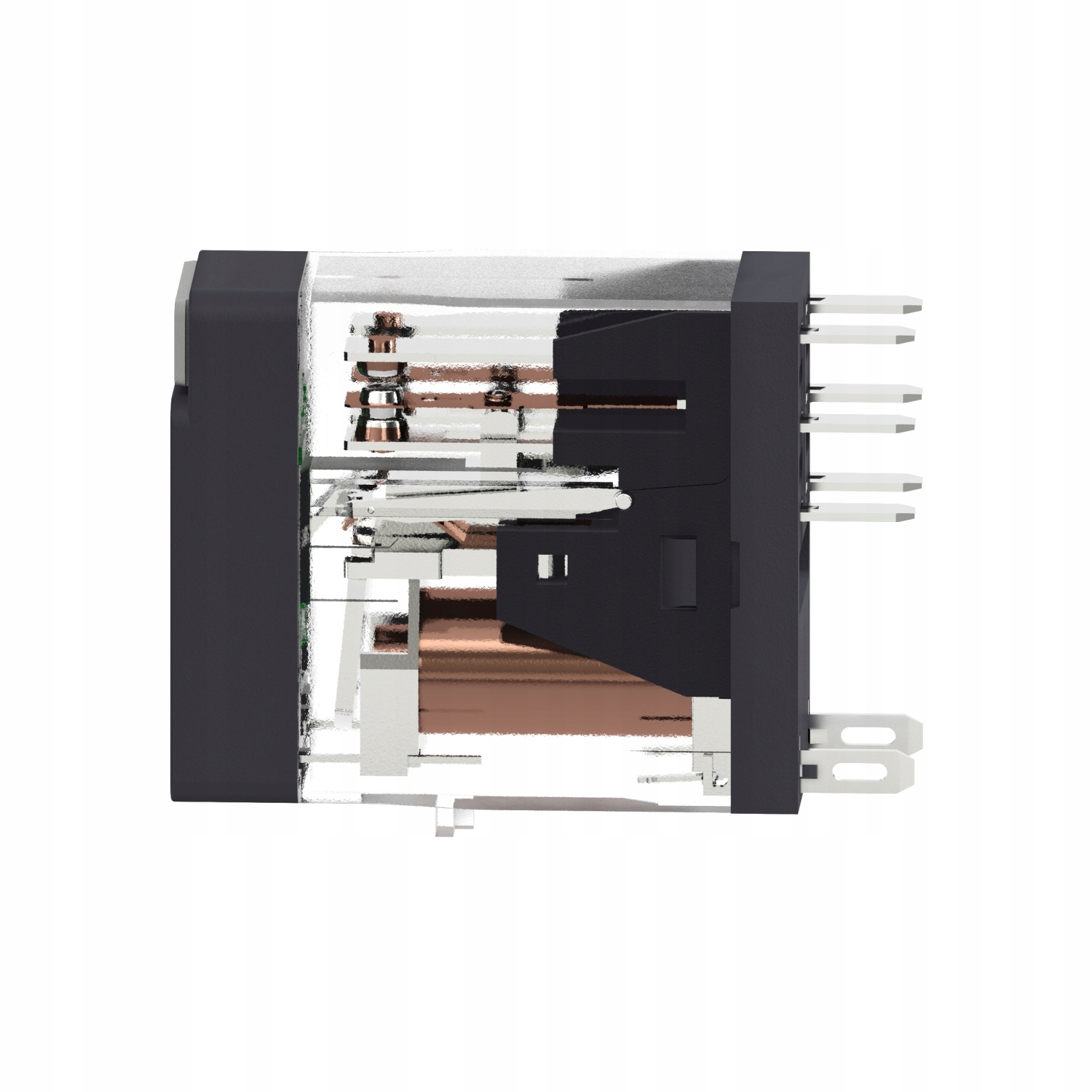

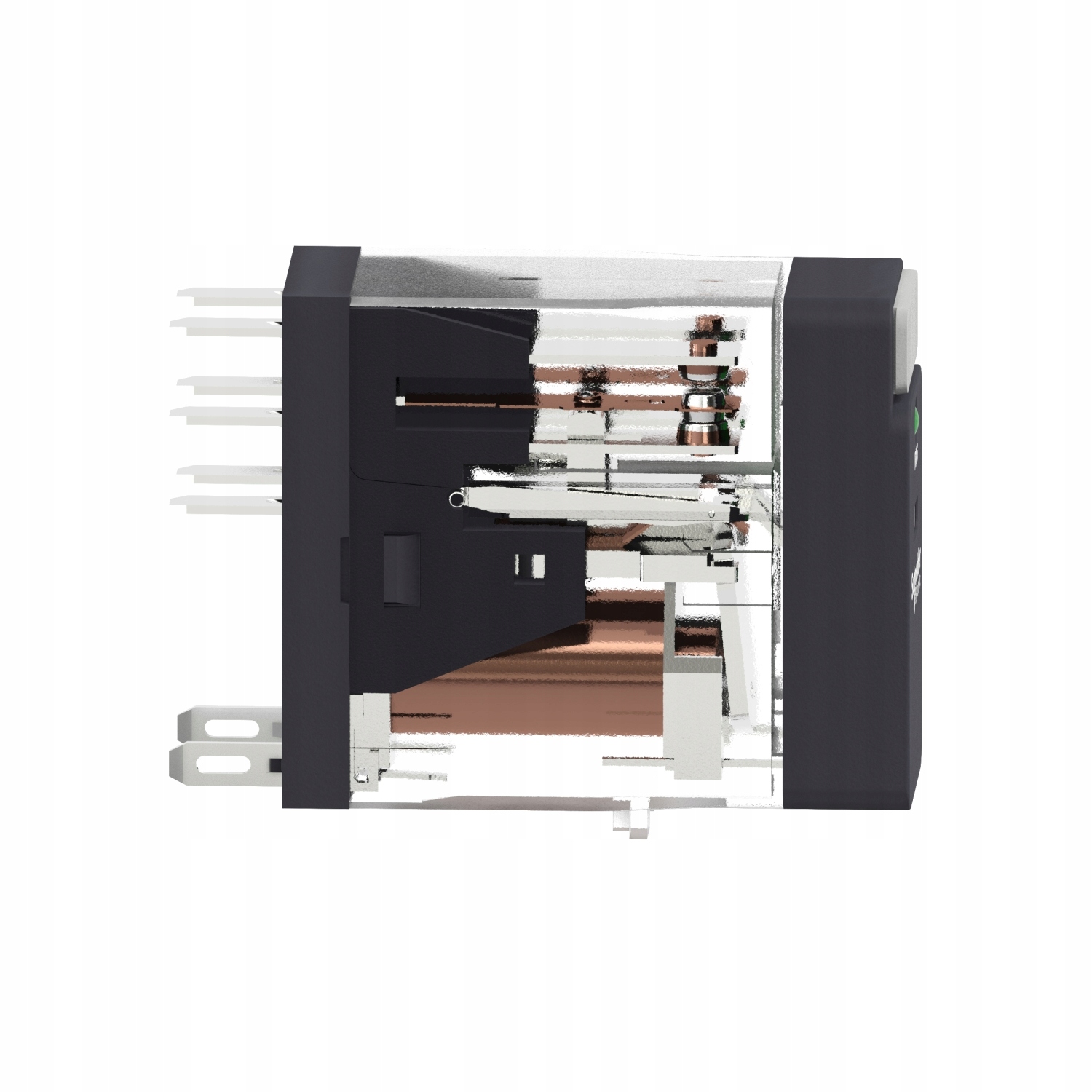

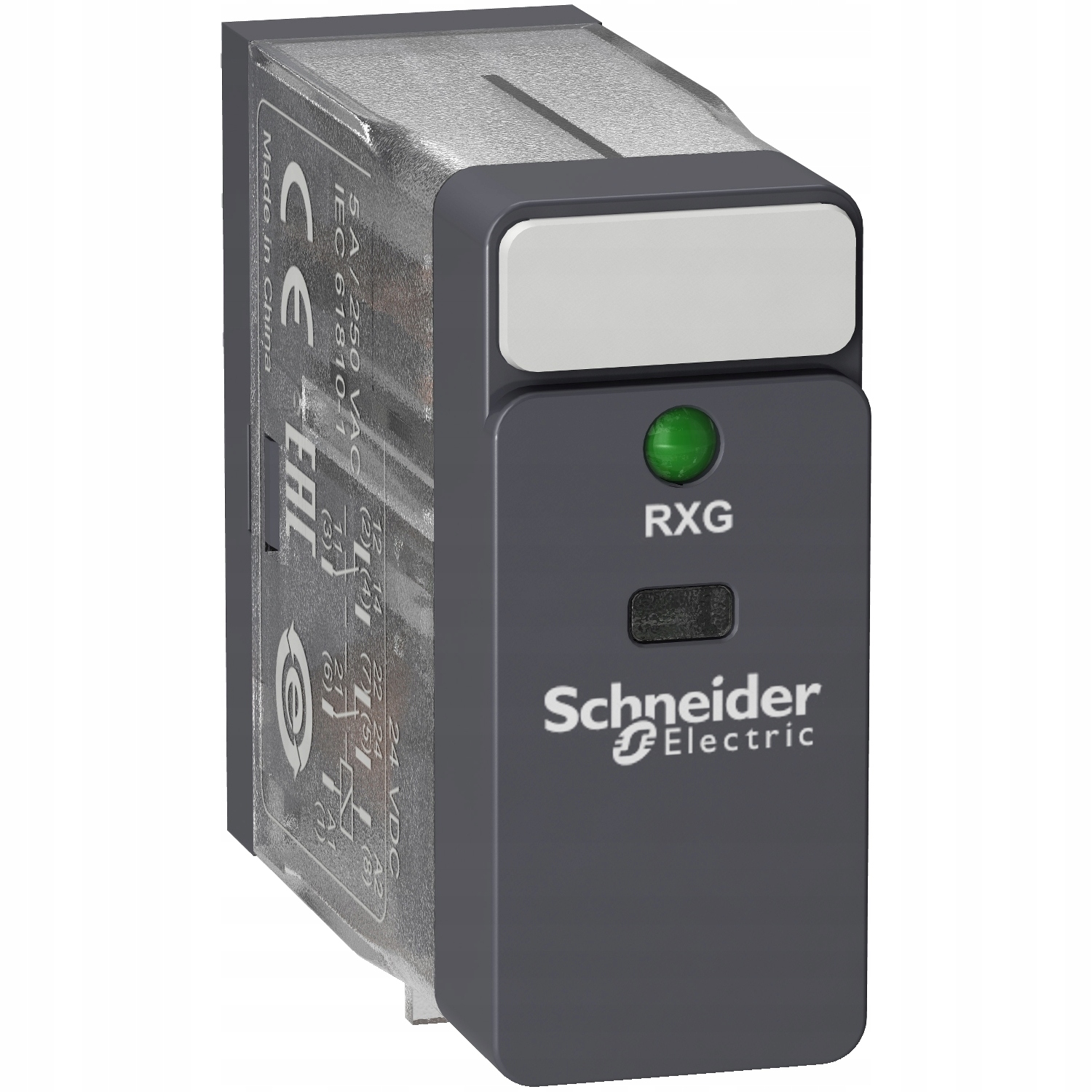

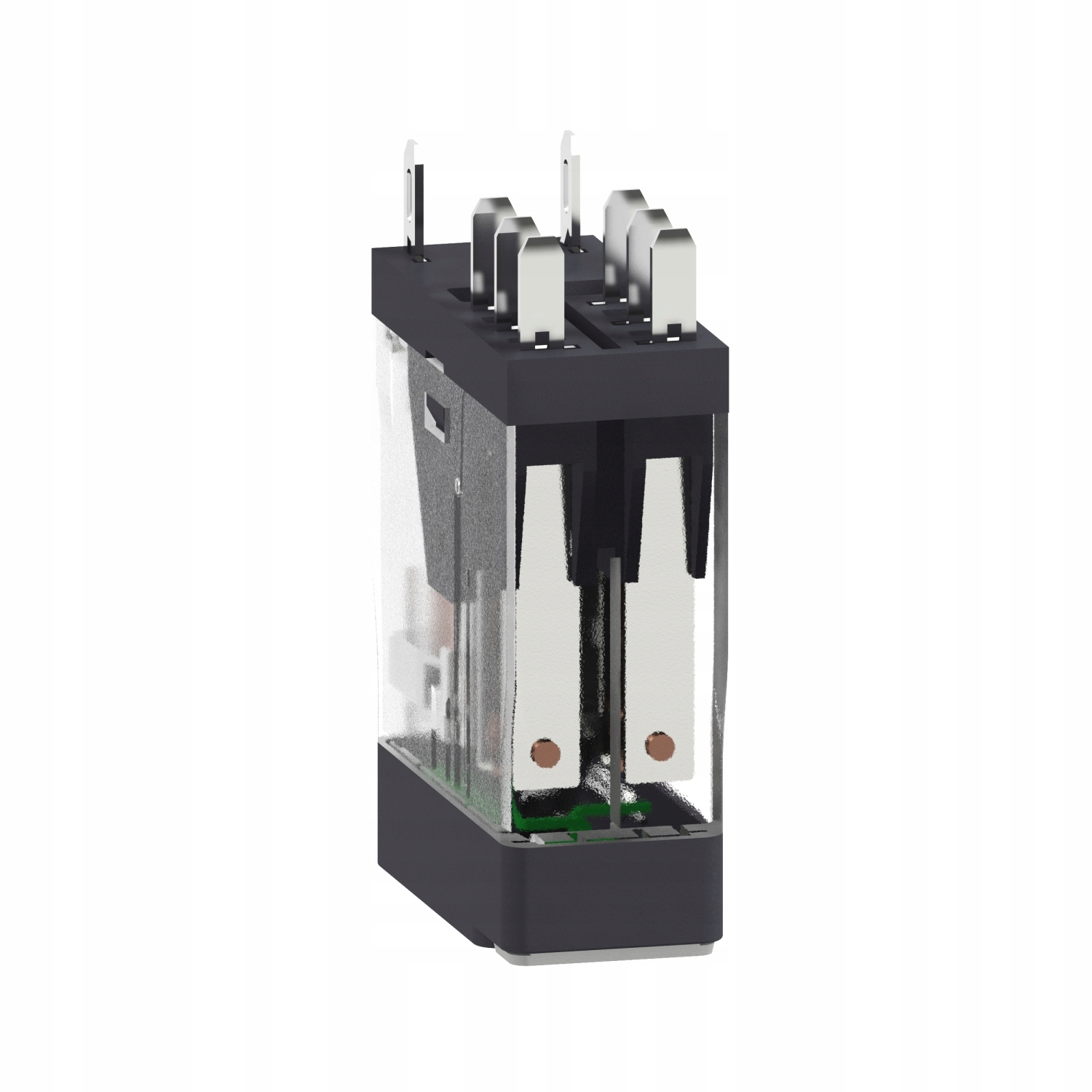

Schneider Electric, Zelio Relay Interfejsowy przełącznik z zwykłą obudową LED 2C/O 5A, 24V DC, RXG23BD

Podstawowe parametry:

• Gama produktów: Harmony Elektromechaniczne przekaźniki
• Nazwa seria: Interfejsowy przekaźnik
• Typ produktu lub komponentu: Przełącznik wtykowy
• Skrócona nazwa urządzenia: RXG
• Typ i układ styków: 2 ON/OFF

Dodatkowe parametry:

• Wskaźnik LED stanu przełącznika: Z
• Materiał styków: Srebro zastąpione przez Stop (AgSnO2In2O3)
• [Ithe] nominalny prąd termiczny: 5 A w -40...55 °C
• Prąd łączeniowy[Ie]: 5 A w 30 V (DC) zgodnie z UL, 5 A w 30 V DC) zgodnie z IEC, 5 A w 250 V (AC) zgodnie z IEC, 5 A w 250 V (AC) zgodnie z UL
• Maksymalne napięcie łączeniowe: 250 V prąd zmienny (AC), 30 V prąd stały (DC)
• Prąd obciążenia: 5 A w 250 V prąd zmienny (AC)
• Maksymalna zdolność przełączania: 1250 VA
• Minimalna zdolność przełączania: 50 mW przy 10 mA, 5 V prąd stały (DC)
• Szybkość pracy: <= 1800 cykli/h bez obciążenia, <= 18000 operacji/godzinę bez obciążenia
• Współczynnik wykorzystania: 20 %
• Trwałość mechaniczna: 10000000 cykle
• Trwałość elektryczna: 100000 cykle dla NO rezystancyjne obciążenie przy 55°C, 100000 cykle dla NC rezystancyjne obciążenie przy 55°C
• Wartość nominalnej izolacji[Ui]: 250 V zgodnie z IEC, 300 V zgodnie z CSA, 300 V zgodnie z UL
• Prąd wytrwały na naprężenia przejściowe[Uimp]: 6 kV 1.2/50 μs
• Wytrzymałość dielektryczna: 1000 V prąd zmienny (AC) między stykami z testem mikropęknięcia izolacji, 5000 V prąd zmienny (AC) między cewką a stykiem z wzmocnioną izolacją izolacja, 3000 V prąd zmienny (AC) między biegunami z podstawowej izolacji izolacja
• Rezystancja zwarcia cewki: 1100 om +/- 10 %
• Rezystancja izolacji: 1000 MΩ przy 500 V prąd stały (DC)
• Poziom próby napięcia: Poziom A
• Miejsce montażu: Dowolna pozycja
• Progowe napięcie odłączenia: >= 0.1 Uc prąd stały (DC)
• Klasa izolacji cewki: Klasa F
• Czas włączenia: 20 ms
• Czas wyłączenia: 20 ms
• Napięcie sterujące [Uc]: 24 V DC
• Bezpieczeństwo niezawodności danych: B10d = 100000
• Kolor pokrywy: Standardowy
• Lokalny wskaźnik: Znak
• Wartość momentu: 0,8 N.m
• Masa produktu: 0,02 kg
• Prezentacja urządzenia: Kompletny produkt

Warunki pracy

• Odporność na wibracje: 3 gn, amplituda = +/- 0.75 mm (f = 10...150 Hz)pracujący, 5 gn, amplituda = +/- 0.75 mm (f = 10...150 Hz)nie pracujący
• Zabezpieczenie stopnia IP: IP40
• Odporność na wstrząsy: 20 gn pracujący, 100 gn nie pracujący
• Stopień ochrony RT: I
• Normy: CSA C22.2 Nr 14, UL 508, IEC 61810-1
• Certyfikaty produktu: CSA, CE, EAC, UL, DNV-GL
• Stopień zanieczyszczenia: 2
• Kategoria przepięciowa: III
• Temperatura otoczenia dla przechowywania: -40...85 °C
• Temperatura otoczenia pracy: -40...70 °C
• Wilgotność względna: 10...85 %

Zelio Relay

Interfejsowe przekaźniki elektromechaniczne, miniaturowe i mocy

Pełna oferta przekaźników elektromechanicznych, w tym przekaźniki interfejsowe, miniaturowe i przekaźniki mocy o 1-4 stykach NO, o prądzie do 30 A. Doskonale sprawdzają się w większości maszyn przemysłowych: maszynach pakujących, tekstylnych, HVAC, panelach sterowniczych i interfejsach PLC.
