Schneider Electric Wyłącznik krańcowy plastikowy Double sp (XCKVR54D1H29)
ID produktu:
3327821
Schneider Electric Wyłącznik krańcowy plastikowy Double sp (XCKVR54D1H29)
ID produktu:
3327821
0 pytań
- Rodzaj: Wyłączniki krańcowe
- Zobacz pełną specyfikację

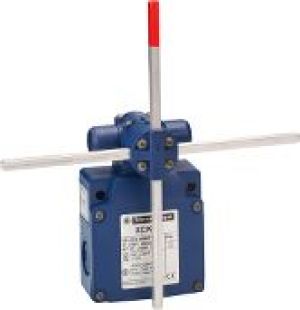

Wyłącznik krańcowy plastikowy Double sp (XCKVR54D1H29)
| Gama produktów |
OsiSense XC
|
|
| nazwa serii |
Format specjalny
|
|
| Typ produktu lub komponentu |
Łącznik krańcowy
|
|
| Zastosowanie produktu |
Dla podnoszenia i mechanicznego przenoszenia aplikacji
|
|
| skrócona nazwa urządzenia |
XCKMR
|
|
| typ korpusu |
Stacjonarny
|
|
| Typ głowicy |
Główka obrotowa
|
|
| materiał |
Plastik
|
|
| materiał korpusu |
(PBT+PC)-GF30 FR
|
|
| Materiał głowicy |
(PBT+PC)-GF30 FR
|
|
| sposób mocowania |
Za korpus
|
|
| ruch głowicy operacyjnej |
Obrotowy
|
|
| Typ elementu napędowego |
Dźwignia ze skrzyżowanymi prętami stabilna metal (pręt kwadratowy 6 mm, l - 200 mm)
|
|
| rodzaj podejścia |
Dostęp z boku 2 kierunki
|
|
| Wejście kablowe |
1 entry tapped and 2 breakout holes for M20 x 1.5 cable gland, zewnętrzna średnica kabla: 7...13 mm
|
|
| Liczba biegunów |
4
|
|
| typ i konfiguracja styków |
2 x (2 NC)
|
|
| Działanie styków |
Działanie wolne, przesunięte
|
| załączenie łącznika |
Przez dowolną część ruchomą
|
|
| Przyłącza elektryczne |
Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.5...2 x 2.5 mm²
|
|
| forma izolacji styków |
Zb
|
|
| liczba kroków |
5 pozycje elektryczne
|
|
| blok styków na kierunke (obwód sterujacy) |
1 na kierunek
|
|
| Skuteczne otwarcie |
Z
|
|
| wymuszone otwarcie moment minimalny |
0.75 N.m
|
|
| minimalny moment wyzwalający |
0.5 N.m
|
|
| minimalna prędkość uruchomienia |
6 m/min
|
|
| maksymalna prędkość załączania |
1.5 m/s punkt zadziałania na pręcie między 65 a 95 mm
|
|
| maksymalny kąt przesunięcia |
-180 °
180 ° |
|
| określenie kodu styku |
A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 A zgodnie z EN/IEC 60947-5-1 załącznik A
Q150, DC-13 (Ue = 125 V, Ie = 0.55 A) zgodnie z EN/IEC 60947-5-1 załącznik A |
|
| Znamionowe napięcie izolacji [Ui] |
300 V zgodnie z CSA C22.2 Nr 14
300 V zgodnie z UL 508 500 V stopień zanieczyszczenia 3 zgodnie z EN/IEC 60947-1 |
|
| odporność między zaciskami |
<= 25 MΩ zgodnie z IEC 60255-7 kategoria 3
|
|
| Znamionowe napięcie udarowe wytrzymywane [Uimp] |
6 kV zgodnie z EN/IEC 60947-1
6 kV zgodnie z IEC 60664 |
|
| Zabezpieczenie przeciwzwarciowe |
10 A przez gG CARTRIDGE bezpiecznik
|
|
| trwałość mechaniczna |
1000000 cykl
|
|
| Szerokość |
200 mm
|
|
| wysokość |
200 mm
|
|
| głębokość |
57 mm
|
|
| Masa produktu |
0.32 kg
|
|
| Opis zacisków ISO zgodnie z n°1 |
(21-22)NC
(11-12)NC |
| Odporność na wstrząsy |
50 gn zgodnie z EN/IEC 60068-2-27
|
|
| Odporność na wibracje |
25 gn (f = 10...500 Hz) zgodnie z EN/IEC 60068-2-6
|
|
| stopień ochrony IP |
IP65 zgodnie z EN/IEC 60529
|
|
| stopień ochrony IK |
IK04 zgodnie z EN 50102
|
|
| Klasa ochrony przez porażeniem prądem elektryczny |
Klasa II zgodnie z IEC 60536
|
|
| temperatura otoczenia dla pracy urządzenia |
-25...70 °C
|
|
| Temepratura otoczenia dla przechowywania |
-40...70 °C
|
|
| Pokrycie ochronne |
TC
|
|
| certyfikaty produktu |
UL
CCC CE CSA |
|
| Normy |
EN/IEC 60947-5-1
UL 508 CSA C22.2 Nr 14 |
| Status oferty zrównoważonego rozwoju |
Produkt nieoznaczony jako Green Premium
|
