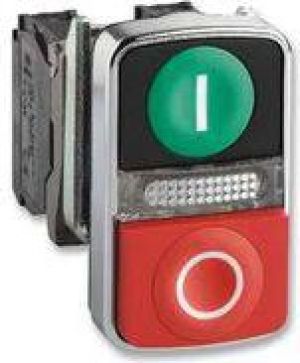

Schneider Electric Przycisk sterowniczy 22mm podwójny czerwono/zielony 1Z 1R z samopowrotu z podświetleniem 24V AC/DC (XB4BW73731B5)
ID produktu:
3346468
Schneider Electric Przycisk sterowniczy 22mm podwójny czerwono/zielony 1Z 1R z samopowrotu z podświetleniem 24V AC/DC (XB4BW73731B5)
Przyciski sterownicze
ID produktu:
3346468
0 pytań
- Rodzaj: Przyciski sterownicze
- Zobacz pełną specyfikację
Przycisk sterowniczy 22mm podwójny czerwono/zielony 1Z 1R z samopowrotu z podświetleniem 24V AC/DC (XB4BW73731B5)
| Gama produktów |
Harmony XB4
|
|
| Typ produktu lub komponentu |
Kompletny przycisk dwuklawiszowy podśw.
|
|
| skrócona nazwa urządzenia |
XB4
|
|
| Materiał maskownicy |
Metal chromowany
|
|
| Materiał kołnierza mocującego |
Zamak
|
|
| Średnica montażowa |
22 mm
|
|
| Kształt główki elementu sygnalizacyjnego |
Prostokątny
|
|
| Typ elementu napędowego |
Samoczynny powrót
|
|
| profil operatora |
1 kryty - 1 przycisk wystający - 1 wskaźnik świetlny
|
|
| opisy operatorów |
Zielony 'I' - czerwony 'O'
|
|
| typ i konfiguracja styków |
1 NO + 1 NC
|
|
| Działanie styków |
Działanie wolne
|
|
| przyłącza - zaciski |
Zaciski śrubowe : <= 2 x 1,5 mm² z końcówką kablową zgodnie z EN/IEC 60947-1
Zaciski śrubowe : >= 1 x 0,22 mm² bez końcówki kablowej zgodnie z EN/IEC 60947-1 |
|
| źródło światła |
Dioda LED
|
|
| mocowanie źródła światła |
Zintegrowany LED
|
|
| znamionowe napięcie zasilania [Us] |
24 V AC/DC, 50/60 Hz
|
| Masa produktu |
0.13 kg
|
|
| Odporność na myjkę wysokociśnieniową |
7000000 Pa w 55 °C,odległość: 0.1 m
|
|
| kod oznakowania |
Czarne oznakowanie dla bialych nasadek
Białe oznakowanie dla zielonych, czerwonych i czarnych nasadek |
|
| Rodzaj elementu napędowego |
Zielony kryty, biały I
RED wystający, biały O |
|
| przeznaczenie styków |
Styki standardowe
|
|
| Skuteczne otwarcie |
Z skuteczne otwarcie zgodnie z EN/IEC 60947-5-1 załącznik K
|
|
| Droga ruchu napędu |
1.5 mm (NC zmiana stanu elektrycznego)
2.6 mm (NO zmiana stanu elektrycznego) 4.3 mm (skok całkowity) |
|
| Siła napędowa |
3.5 N (NC zmiana stanu elektrycznego)
3.8 N (NO zmiana stanu elektrycznego) |
|
| trwałość mechaniczna |
1000000 cykl
|
|
| moment dokręcania |
0.8...1.2 N.m zgodnie z EN 60947-1
|
|
| Kształt łba śruby |
Krzyżak główka zgodny z JIS Nr. 1 śrubokręt
Krzyżak główka zgodny z Philips nr 1 śrubokręt Krzyżak główka zgodny z Pozidriv No 1 śrubokręt Perforowany główka zgodny z płaska Ø 4 mm śrubokręt Perforowany główka zgodny z płaska Ø 5.5 mm śrubokręt |
|
| Materiał styków |
Stop srebra (Ag/Ni)
|
|
| Zabezpieczenie przeciwzwarciowe |
10 A kaseta bezpiecznika typ gG zgodnie z EN/IEC 60947-5-1
|
|
| znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] |
10 A zgodnie z EN/IEC 60947-5-1
|
|
| Znamionowe napięcie izolacji [Ui] |
600 V (stopień zabrudzenia: 3) zgodnie z EN 60947-1
|
|
| Znamionowe napięcie udarowe wytrzymywane [Uimp] |
6 kV zgodnie z EN 60947-1
|
|
| Znamionowy prąd łączeniowy [Ie] |
3 A w 240 V, AC-15, A600 zgodnie z EN/IEC 60947-5-1
6 A w 120 V, AC-15, A600 zgodnie z EN/IEC 60947-5-1 0.1 A w 600 V, DC-13, Q600 zgodnie z EN/IEC 60947-5-1 0.27 A w 250 V, DC-13, Q600 zgodnie z EN/IEC 60947-5-1 0.55 A w 125 V, DC-13, Q600 zgodnie z EN/IEC 60947-5-1 1.2 A w 600 V, AC-15, A600 zgodnie z EN/IEC 60947-5-1 |
|
| trwałość elektryczna |
1000000 cykl, AC-15, 2 A w 230 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C
1000000 cykl, AC-15, 3 A w 120 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C 1000000 cykl, AC-15, 4 A w 24 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C 1000000 cykl, DC-13, 0.2 A w 110 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C 1000000 cykl, DC-13, 0.5 A w 24 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C |
|
| Niezawodność elektryczna wg IEC 60947-5-4 |
Λ < 10exp(-6) w 5 V, 1 mA w czystym otoczeniu zgodnie z EN/IEC 60947-5-4
Λ < 10exp(-8) w 17 V, 5 mA w czystym otoczeniu zgodnie z EN/IEC 60947-5-4 |
|
| Rodzaj sygnalizacji |
Stały
|
|
| Kolor źródła światła |
Biały
|
|
| Graniczne napięcie zasilające |
19.2...30 V DC
21.6...26.4 V AC |
|
| Prąd pobierany |
18 mA
|
|
| Czas eksploatacji (żywotność) |
100000 godz. przy napięciu znamionowym i 25 °C
|
|
| Wytrzymałość przepięciowa |
1 kV zgodnie z IEC 61000-4-5
|
| Pokrycie ochronne |
TH
|
|
| Temepratura otoczenia dla przechowywania |
-40...70 °C
|
|
| temperatura otoczenia dla pracy urządzenia |
-40...70 °C
|
|
| Klasa ochrony przez porażeniem prądem elektryczny |
Klasa I zgodnie z IEC 60536
|
|
| stopień ochrony IP |
IP69 zgodnie z IEC 60529
IP66 zgodnie z IEC 60529 IP69K zgodnie z IEC 60529 |
|
| Stopień ochrony NEMA |
NEMA 13
NEMA 4X |
|
| stopień ochrony IK |
IK06 zgodnie z IEC 50102
|
|
| Normy |
JIS C 4520
EN/IEC 60947-5-5 CSA C22.2 Nr 14 EN/IEC 60947-5-4 EN/IEC 60947-1 EN/IEC 60947-5-1 UL 508 |
|
| certyfikaty produktu |
LROS (Lloyds register of shipping)
CSA BV RINA GL UL w spisie DNV |
|
| Odporność na wibracje |
5 gn (f = 2...500 Hz) zgodnie z IEC 60068-2-6
|
|
| Odporność na wstrząsy |
30 gn (czas trwania = 18 ms) dla przyspieszenie półfali sinusoidy zgodnie z IEC 60068-2-27
50 gn (czas trwania = 11 ms) dla przyspieszenie półfali sinusoidy zgodnie z IEC 60068-2-27 |
|
| Odporność na szybkozmienne stany przejściowe |
2 kV zgodnie z IEC 61000-4-4
|
|
| Odporność na oddziaływanie pól elektromagnetyczych |
10 V/m zgodnie z IEC 61000-4-3
|
|
| Odporność na oddziaływanie wyładowań elektrostatycznych |
6 kV Na zestyku (na częściach metalowych) zgodnie z IEC 61000-4-2
8 kV na wolnym powietrzu (w częściach izolacyjnych) zgodnie z IEC 61000-4-2 |
|
| Emisja elektromagnetyczna |
Klasa B zgodnie z IEC 55011
|
