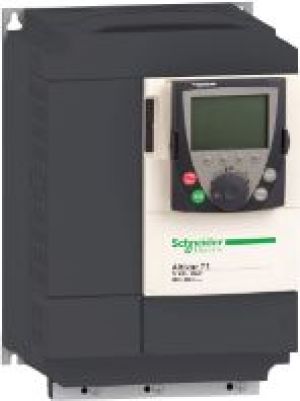

Schneider Electric Falownik 18,5kW 3 x 380-480V/40A Altivar 9ATV71HD18N4)

ID produktu: 3362957

0 pytań

Rodzaj: Falowniki
Zobacz pełną specyfikację

Opis produktu

Falownik 18,5kW 3 x 380-480V/40A Altivar 9ATV71HD18N4)

Parametry podstawowe
Gama produktów	Altivar 71
Typ produktu lub komponentu	Przemiennik częstotliwości
Zastosowanie produktu	Złożone, maszyny o wysokiej inercji i dynamice
Nazwa komponentu	ATV71
moc silnika w kW	18,5 kWw 380...480 V 3 fazy
moc silnika w KM	25 HPw 380...480 V 3 fazy
długość kabla zasilającego silnik	<= 50 m Przewód ekranowany <= 100 m Przewód nieekranowany
znamionowe napięcie zasilania [Us]	380...480 V (- 15...10 %)
ilość faz w sieci	3 fazy
prąd obciążenia linii	37.5 A dla 480 V 3 fazy 18,5 kW / 25 HP 45.5 A dla 380 V 3 fazy 18,5 kW / 25 HP
filtr EMC	Zintegrowany
wersja urządzenia	Z radiatorem
moc pozorna	29.9 kVAw 380 V 3 fazy 18,5 kW / 25 HP
prąd spodziewany Isc	<= 22 kA, 3 fazy
znamionowy prąd wyjściowy	34 Aw 4 kHz 460 V 3 fazy 18,5 kW / 25 HP 41 Aw 4 kHz 380 V 3 fazy 18,5 kW / 25 HP
maksymalny prąd przejściowy	61.5 A dla 60 s 3 fazy 18,5 kW / 25 HP 67.7 A dla 2 s 3 fazy 18,5 kW / 25 HP
częstotliwość wyjściowa	0.1...599 Hz
znamionowa częstotliwość łączeniowa	4 kHz
częstość łączeń	1...16 kHz regulowany 4...16 kHz ze współczynnikiem ograniczenia parametrów znamionowych
profil sterowania silnika asynchronicznego	ENA (adaptacja energii) system przy niesymetrycznym obciążeniu Sterowanie wektorowe strumienia pola (FVC) z czujnikiem (wektor prądu) Sterowanie strumieniem bezczujnikowe wektorowe (SFVC wektor napięcia lub prądu) Stosunek napięcia/częstotliwości (2 lub 5 punktów)
rodzaj polaryzacji	Bez impedancji dla Modbus

Parametry uzupełniające
Przeznaczenie urządzenia	Silniki asynchroniczne Silniki synchroniczne
Wartości graniczne napięcia wyjściowego	323...528 V
częstotliwość zasilania	50...60 Hz (- 5...5 %)
częstotliwość sieci	47.5...63 Hz
zakres prędkości	1...100 dla silnik asynchroniczny w trybie z otwartą pętlą i bez sprzężenia prędkości 1...50 dla silnik synchroniczny w trybie z otwartą pętlą i bez sprzężenia prędkości 1...1000 dla silnik asynchroniczny w trybie z zamkniętą pętlą i ze sprzężeniem zwrotnym enkodera
dokładność prędkości	+/- 0,01 % prędkośc znamionowa dla 0,2 Tn do Tn odchylenie momentu obrotowego w trybie z zamkniętą pętlą i ze sprzężeniem zwrotnym enkodera +/- 10 % znamionowego poślizgu dla 0,2 Tn do Tn odchylenie momentu obrotowego bez sprzężenia zwrotnego prędkościowego
dokładność momentu	+/- 15 % w trybie z otwartą pętlą i bez sprzężenia prędkości +/- 5 % w trybie z zamkniętą pętlą i ze sprzężeniem zwrotnym enkodera
przejściowe przeciążenie momentem	220 % znamionowego momentu obrotowego silnika +/- 10 % dla 2 s 170 % znamionowego momentu obrotowego silnika +/- 10 % dla 60 s co 10 minut
moment hamujący	<= 150 % z rezystorem hamującym 30 % bez rezystora hamującego
profil sterowania silnikiem synchronicznym	Sterowanie wektorowe bez sprzężenia zwrotnego prędkościowego
pętla regulacji	Regulowany regulator PI
kompensacja poślizgu silnika	Regulowany Automatyczne bez względu na obciążenie Niedostępny w stosunku napięcie/częstotliwość (2 lub 5 punktów) Z możliwością tłumienia
sygnalizacja lokalna	1 LED czerwony obecność napięcie napędu
napięcie wyjściowe	<= napięcia zasilania
izolacja	Elektryczne pomiędzy zasilaniem a sterowaniem
rodzaj przewodu	Z zestawem NEMA typ 1: 3-żyła przewód UL508w 40 °C, miedź 75 °C PVC Z zestawem IP21 lub IP31 : 3-żyła kabel IEC w 40 °C, miedź 70 °C PVC Bez zestawu montażowego : 1-żyła kabel IEC w 45 °C, miedź 70 °C PVC Bez zestawu montażowego : 1-żyła kabel IEC w 45 °C, miedź 90 °C XLPE/EPR
Przyłącza elektryczne	AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR zacisk 2.5 mm² / AWG 14 L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB zacisk 35 mm² / AWG 2
moment dokręcania	AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 N.m L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 5.4 N.m / 47.7 lb.in
zasilanie	Zasilanie wewnętrzne potencjometru odniesiena (1 do 10 kΩ), 10.5 V DC +/- 5 %, <= 10 mA dla zabezpieczenie przeciążeniowe i zwarciowe Zasilanie wewnętrzne, 24 V DC, limity napięciowe 21...27 V, <= 200 mA dla zabezpieczenie przeciążeniowe i zwarciowe
numer wejścia analogowego	2
typ wejścia analogowego	AI1-/Al1+ bipolarne napięcie różnicowe +/- 10 V prąd stały (DC), napięcie wejściowe 24 V maks., rozdzielczość 11 bitów + znak AI2 prąd konfigurowalny poprzez oprogramowanie 0...20 mA, impedancja 242 om, rozdzielczość 11 bitów AI2 napięcie konfigurowalne poprzez oprogramowanie 0...10 V prąd stały (DC), napięcie wejściowe 24 V maks., impedancja 30000 om, rozdzielczość 11 bitów
czas trwania próbkowania	AI1-/Al1+ 2 ms, +/- 0,5 % ms dla analogowy wejście(a) Al2 2 ms, +/- 0,5 % ms dla analogowy wejście(a) LI1...LI5 2 ms, +/- 0,5 % ms dla dyskretny wejście(a) LI6 (jeżeli skonfigurowane jako wejście logiczne) 2 ms, +/- 0,5 % ms dla dyskretny wejście(a)
czas odpowiedzi	<= 100 ms w STO (Safe Torque Off) AO1 2 ms, tolerancja +/- 0,5 % ms dla analogowy wyjście(wyjścia) R1A, R1B, R1C 7 ms, tolerancja +/- 0,5 % ms dla dyskretny wyjście(wyjścia) R2A, R2B 7 ms, tolerancja +/- 0,5 % ms dla dyskretny wyjście(wyjścia)
dokładność	AI1-/Al1+ +/- 0,6 % dla zmian temperatury 60 °C AI2 +/- 0,6 % dla zmian temperatury 60 °C AO1 +/- 1 % dla zmian temperatury 60 °C
błąd liniowości	AI1-/Al1+, AI2 +/- 0,15 % maksymalnej wartości AO1 +/- 0,2 %
numer wyjścia analogowego	1
typ wyjścia analogowego	AO1 prąd konfigurowalny programowo 0...20 mA, impedancja 500 om, rozdzielczość 10 bitów AO1 wyjście logiczne konfigurowalne programowo 10 V <= 20 mA AO1 napięcie konfigurowalne programowo 0...10 V DC, impedancja 470 om, rozdzielczość 10 bitów
liczba wyjść dyskretnych	2
typ wyjścia dyskretnego	R1A, R1B, R1C konfigurowalny przekaźnik logiczny NO/NZ, wytrzymałość elektryczna 100000 cykl R2A, R2B konfigurowalny przekaźnik logiczny NO, wytrzymałość elektryczna 100000 cykl
minimalny prąd łączeniowy	Konfigurowalny przekaźnik logiczny 3 mA w 24 V DC
maksymalny prąd łączeniowy	R1, R2 on rezystancyjny obciążenie, 5 Aw 250 V AC, cos phi = 1, R1, R2 on rezystancyjny obciążenie, 5 Aw 30 V DC, cos phi = 1, R1, R2 na indukcyjne obciążenie, 2 A w 250 V AC, cos phi = 0.4, R1, R2 on impedancyjne obciążenie, 2 Aw 30 V DC, cos phi = 0.4,
liczba wejść dyskretnych	7
typ wejścia dyskretnego	LI6: konfigurowane łącznikiem 24 V DC z sterownik PLC poziomu 1, impedancja: 3500 om PWR: wejście bezpieczeństwa 24 V DC, impedancja: 1500 om zgodnie z ISO 13849-1 poziom d LI1...LI5: programowalny 24 V DC z sterownik PLC poziomu 1, impedancja: 3500 om LI6: czujnik PTC konfigurowany łącznikiem 0...6, impedancja: 1500 om
logika wejścia dyskretnego	LI1...LI5 logika dodatnia (SOURCE), < 5 V (stan 0), > 11 V (stan 0) LI1...LI5 logika ujemna (SINK), > 16 V (stan 0), < 10 V (stan 0) LI6 (jeżeli skonfigurowane jako wejście logiczne) logika dodatnia (SOURCE), < 5 V (stan 0), > 11 V (stan 0) LI6 (jeżeli skonfigurowane jako wejście logiczne) logika ujemna (SINK), > 16 V (stan 0), < 10 V (stan 0)
rampy przyspieszania i zwalniania	Automat. dostos. rampy jeśli zdolność wył. zost. przekr., przez użycie rezyst. Z oddzielną regulacją liniową od 0.01 do 9000 s S, U lub dostosowane indywidualnie
hamowanie do zatrzymania	Przez wstrzykiwanie prądu stałego (DC)
rodzaj zabezpieczenia	Przemiennik częstotliwości przeciw przekraczaniu ograniczeń prędkości Przemiennik częstotliwości przeciw utracie fazy wejściowej Przemiennik częstotliwości rozłączenie w obwodzie sterującym Przemiennik częstotliwości wyłączenia faz na wejściu Przemiennik częstotliwości przepięcie w linii zasilającej Przemiennik częstotliwości spadek napięcia w linii zasilającej Przemiennik częstotliwości przetężenie między fazami wyjściowymi a ziemią Przemiennik częstotliwości zabezpieczenie przed przegrzaniem Przemiennik częstotliwości przepięcia na szynie DC Przemiennik częstotliwości zwarcie między fazami silnika Przemiennik częstotliwości zabezpieczenie cieplne Silnik przerwa w jednej z faz zasilających silnik Silnik zdjęcie mocy Silnik zabezpieczenie cieplne
Rezystancja izolacji	> 1 mOm w napięcie stałe probiercze 500 V DC przez 1 minutę do ziemi
rozdzielczość częstotliwości	Wejście analogowe 0,024/50 Hz Zespół wyświetlacza 0,1 Hz
protokół portu komunikacyjnego	CANopen Modbus
typ podłączenia	1 RJ45 dla Modbus na przednim panelu 1 RJ45 dla Modbus na zacisku Męskie SUB-D 9 na RJ45 dla CANopen
interfejs fizyczny	2-przewodowe RS 485 dla Modbus
rodzaj transmisji	RTU dla Modbus
prędkość transmisji	20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps dla CANopen 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps dla Modbus na zacisku 9600 bps, 19200 bps dla Modbus na przednim panelu
format danych	8 bitów, 1 bit stopu, nieparzystość dla Modbus na przednim panelu 8 bitów, nieparzystość parzystość lub brak konfigurowalna parzystość dla Modbus na zacisku
liczba adresów	1...247 dla Modbus 1...127 dla CANopen
sposób dostępu	Urządzenie slave dla CANopen
oznakowanie	CE
Położenie pracy	Pionowy +/- 10 stopni
wysokość	400 mm
głębokość	213 mm
Szerokość	230 mm
Masa produktu	15 kg
funkcjonalność	Pełny
zastosowania	Other applications
opcjonalne karty wyposażenia dodatkowego	CC-Link karta komunikacyjna Sterownik wewnątrz karty programowalnej DeviceNet karta komunikacyjna Ethernet/IP karta komunikacyjna Fipio karta komunikacyjna Karta rozszerzenia Wej/Wyj Interbus-S karta komunikacyjna Karta interfejsu kodra Modbus Plus karta komunikacyjna Modbus TCP karta komunikacyjna Modbus/Uni-Telway karta komunikacyjna Karta suwnicy Profibus DP karta komunikacyjna Profibus DP V1 karta komunikacyjna

Środowisko pracy
poziom hałasu	60.2 dB zgodnie z 86/188/EEC
siła dielektryka	3535 V prąd stały (DC) pomiędzy ziemią a zaciskami mocy 5092 V prąd stały (DC) pomiędzy sterowaniem a zaciskami mocy
kompatybilność elektromagnetyczna	Prowadzone badanie odporności na zakłócenia o częstotliwości radiowej zgodnie z IEC 61000-4-6 poziom 3 Badanie odporności na elektryczne krótkotrwałe stany przejściowe / udar zgodnie z IEC 61000-4-4 poziom 4 Badanie odporności na wyładowanie elektrostatyczne zgodnie z IEC 61000-4-2 poziom 3 Badanie odporności na pola elektromagnetyczne o częstotliwościach radiowych zgodnie z IEC 61000-4-3 poziom 3 Test odporności na zapady napięcia i przerwy w zasilaniu zgodnie z IEC 61000-4-11 1.2/50 μs - 8/20 μs badanie odporności na przepięcia zgodnie z IEC 61000-4-5 poziom 3
Normy	EN 55011 klasa A grupa 2 EN 61800-3 środowiskowa 1 kategoria C3 EN 61800-3 środowiskowa 2 kategoria C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3-3 klasa 3C1 IEC 60721-3-3 klasa 3S2 UL typ 1
certyfikaty produktu	CSA C-Tick GOST NOM 117 UL
stopień zanieczyszczenia	2 zgodnie z EN/IEC 61800-5-1
stopień ochrony IP	IP20
Odporność na wibracje	1.5 mm międzyszczytowe (f = 3...13 Hz) zgodnie z EN/IEC 60068-2-6 1 gn (f = 13...200 Hz) zgodnie z EN/IEC 60068-2-6
Odporność na wstrząsy	15 gn dla 11 ms zgodnie z EN/IEC 60068-2-27
wilgotność względna	5...95 % bez kondensacji zgodnie z IEC 60068-2-3 5...95 % bez wilgotności zgodnie z IEC 60068-2-3
temperatura otoczenia dla pracy	-10...50 °C bez zmniejszania wartości znamionowych
Temepratura otoczenia dla przechowywania	-25...70 °C
wysokość pracy (w metrach nad poziomem morza)	<= 1000 m bez zmniejszania wartości znamionowych 1000...3000 m ze zmniejszaniem prądu o 1% na 100 m

Specyfikacja

Wyróżnione przez eksperta

Rodzaj Falowniki

Produkt

Producent Schneider Electric

Kod producenta ATV71HD18N4

EAN 3389118064386
