XD-2L BR - uniwersalny czujnik

Informacje

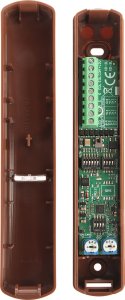

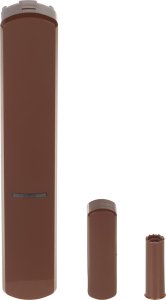

To urządzenie może pełnić funkcję czujnika: magnetycznego, wstrząsowego, magnetyczno-wstrząsowego i zalania wodą. Dostępne są w kolorze białym (XD-2L), brązowym (XD-2L BR) lub ciemnoszarym (XD-2L DG).

Po zamontowaniu w obudowie OPX-1, XD-2L może być używane na zewnątrz nawet w trudnych warunkach atmosferycznych. Jeśli chcesz zainstalować go na zewnątrz i wybrać tryb pracy wymagający współpracy czujnika z magnesem, musisz dodatkowo zaopatrzyć się w obudowę OPXM-1.

Wybór rodzaju czujnika jest możliwy za pomocą przełączników DIP-switch

Czujnik magnetyczny

• wykrywanie otwarcia drzwi, okien itp.
• wejście umożliwiające połączenie z przewodowym czujnikiem NC (np. innym czujnikiem magnetycznym)
• 1 wyjście alarmowe

Wyjście alarmowe zostanie włączone:

• gdy magnes zostanie oddalony od czujnika (otworzenie okna lub drzwi)
• gdy wejście Z1 zostanie otwarte

Czujnik wstrząsowy

• wykrywanie wstrząsów i drgań, które towarzyszą próbom siłowego sforsowania drzwi lub okien
• wejście umożliwiające połączenie z przewodowym czujnikiem NC (np. innym czujnikiem magnetycznym)
• 1 wyjście alarmowe

Wyjście alarmowe zostanie włączone:

• po wykryciu silnego wstrząsu wywołanego pojedynczym uderzeniem
• po wykryciu określonej liczby niewielkich wstrząsów wywołanych serią słabych uderzeń
• gdy wejście Z1 zostanie otwarte

Czujnik wstrząsowy i magnetyczny

• wykrywanie wstrząsów i drgań, które towarzyszą próbom siłowego sforsowania drzwi lub okien itp.
• wykrywanie otwarcia drzwi, okien itp.
• wejście umożliwiające połączenie z przewodowym czujnikiem NC (np. innym czujnikiem magnetycznym)
• 1 lub 2 wyjścia alarmowe

Wyjście alarmowe zostanie włączone:

• po wykryciu wstrząsu wywołanego pojedynczym silnym uderzeniem
• po wykryciu określonej liczby niewielkich wstrząsów wywołanych serią słabych uderzeń
• gdy magnes zostanie oddalony od czujnika (otworzenie okna lub drzwi)
• gdy wejście Z1 zostanie otwarte

Czujnik zalania wodą

• wykrywanie zalania w pomieszczeniach z instalacją wodną
• wejście do podłączenia zewnętrznego czujnika zalania FPX-1 (biały), FPX-1 BR (brązowy) lub FPX-1 DG (ciemnoszary) - czujnik do nabycia osobno
• 1 wyjście alarmowe

Wyjście alarmowe zostanie włączone:

Alarm zostanie wywołany po około 1 sekundzie od osiągnięcia poziomu wody, na którym znajdują się styki czujnika. Alarm przestanie się sygnalizować kilka sekund po obniżeniu się poziomu wody poniżej poziomu, na którym znajdują się styki czujnika.

Wyjście alarmowe

Wyjście alarmowe EOL można skonfigurować jako:

• 2EOL/NC (wbudowane rezystory są używane) - wyjście sygnalizuje alarm i sabotaż,
• NC (wbudowane rezystory nie są używane) - wyjście sygnalizuje tylko alarm.

Typ wyjścia alarmowego oraz wartość używanych rezystorów parametrycznych można określić za pomocą przełączników DIP-switch

Dodatkowe wyjście alarmowe

W przypadku czujnika wstrząsowego i magnetycznego można użyć 1 lub 2 wyjść alarmowych. Jeśli włączysz tryb dwóch wyjść:

• wyjście EOL sygnalizuje alarmy z czujnika magnetycznego i wejścia Z1
• wyjście S sygnalizuje alarmy z czujnika wstrząsowego

Jeśli tryb dwóch wyjść jest wyłączony, wszystkie alarmy są sygnalizowane przez wyjście EOL. Tryb dwóch wyjść alarmowych można włączyć / wyłączyć za pomocą przełącznika DIP-switch.

Nadzór napięcia zasilania

Jeśli napięcie spadnie poniżej 9V (±5%) na okres dłuższy niż 2 sekundy, czujnik zgłosi awarię. Awaria zostanie sygnalizowana włączeniem diody LED i będzie sygnalizowana tak jak alarm przez wyjście EOL lub wyjścia EOL i S (tryb dwóch wyjść alarmowych). Sygnalizacja awarii trwa przez cały czas jej występowania

Specyfikacje

Napięcie zasilania: 12V DC ±25%

Pobór prądu: W stanie gotowości: 11,5mA

Maksymalny: 15mA

Wyjścia:

• Alarmowe EOL (przekaźnik NC, obciążenie rezystancyjne) 40mA / 24V DC
• Alarmowe S (przekaźnik NC, obciążenie rezystancyjne) 40mA / 24V DC

Opór styku przekaźnika:

• Wyjście alarmowe EOL 16Ω:
• Wyjście alarmowe S 26Ω

Czułość wejścia Z1:

• Czujka typu NC 150 ms
• Sonda zalania: 1 s

Spełnione normy: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6

Poziom zabezpieczenia według EN 50131-2-6: Grade 2

Klasa środowiskowa według EN 50130-5: II

Temperatura pracy: -10°C ~ 55°C

Maksymalna wilgotność: 93%

Waga: 65g

Wymiary (szer./wys./dł.):

• Obudowa czujnika: 25x136x29mm
• Obudowa magnesu do montażu powierzchniowego: 15x52x6mm
• Podkładki pod magnes do montażu powierzchniowego: 15x52x6mm
• Obudowa magnesu do montażu wpuszczanego: ø10x28mm

CZUJKA MAGNETYCZNA

• Szczelina (maks.): Magnes powierzchniowy 15mm
• Magnes wpuszczany: 19mm

CZUJKA WSTRZĄSOWA

• Zasięg detekcji: Do 3m (w zależności od typu podłoża)
