Przekaźnik z pilotem 433MHz

✅ Przekaźniki: 4 w zamkniętej obudowie

✅ Zasięg: do 100m w otwartej przestrzeni

✅ Ilość przycisków na pilocie: 4 (z maskownicą chroniącą przed przypadkowym wciśnięciem)

Ten przekaźnik z pilotem 433MHz jest wszechstronnym rozwiązaniem dla różnych zastosowań w systemach sterowania. Idealnie sprawdzi się w domowych automatyzacjach, systemach zabezpieczeń, zdalnym sterowaniu oświetleniem czy urządzeniami elektrycznymi. Dzięki możliwości wyboru różnych trybów pracy, przekaźnik oferuje elastyczność i łatwość programowania, co pozwala dostosować go do indywidualnych potrzeb użytkownika.

Dzięki solidnej konstrukcji, wysokiemu zasięgowi do 100m oraz prostemu programowaniu, przekaźnik jest niezawodnym i praktycznym narzędziem, które zwiększy komfort i funkcjonalność w każdym zastosowaniu.

✳️ Specyfikacja:

✔️ Napięcie zasilania: 12V DC

✔️ Częstotliwość: 433MHz

✔️ Prąd czuwania: ~5mA

✔️ Prąd załączony (1 przekaźnik): ok 35mA

✔️ Prąd załączony (4 przekaźniki): ok 140mA

✔️ Wymiary obudowy: 75mm x 54mm x 29mm

✔️ Wymiary pilota: 55mm x 30mm x 14mm

✔️ Ilość przycisków na pilocie: 4 (z maskownicą)

✳️ Opis zestawu:

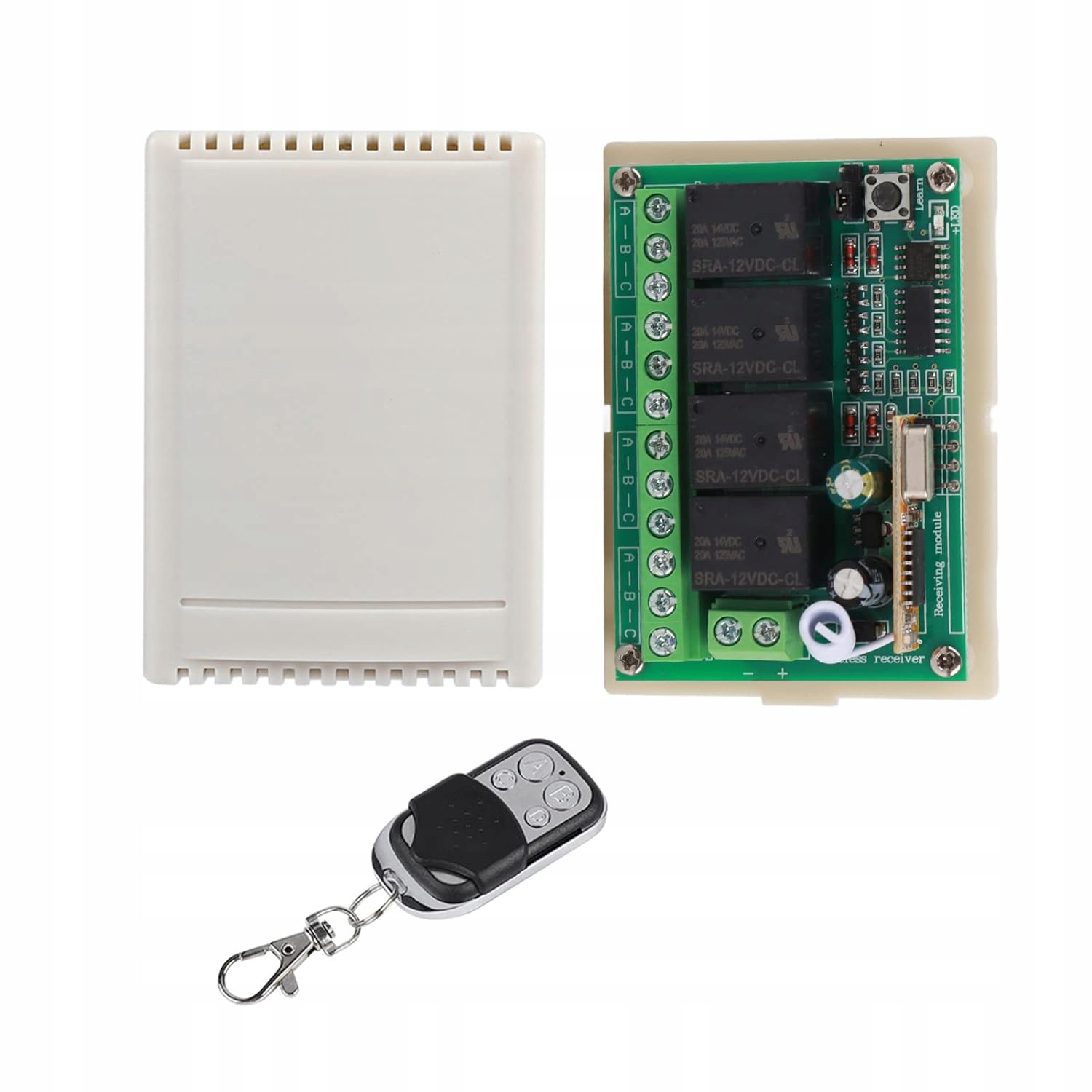

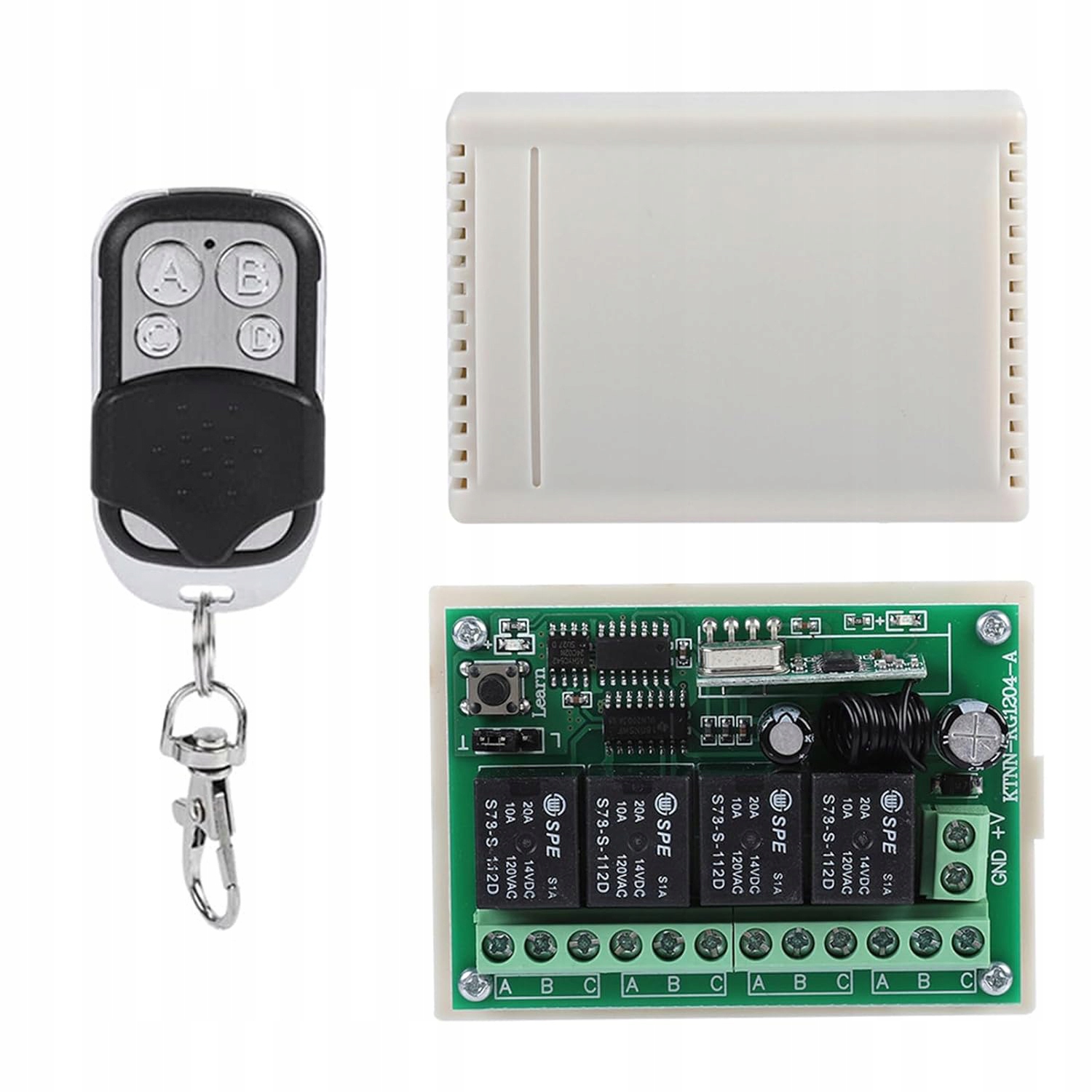

Zestaw zawiera przekaźnik z czterema przekaźnikami, zasilany napięciem 12V DC oraz pilot z czterema przyciskami, chronionymi maskownicą. Urządzenie działa na częstotliwości 433MHz, co zapewnia stabilną pracę i duży zasięg do 100m w otwartej przestrzeni. Przekaźnik zamknięty jest w solidnej obudowie, która zabezpiecza go przed uszkodzeniami mechanicznymi.

✳️ Skład zestawu:

✔️ 1 x Przekaźnik z czterema przekaźnikami

✔️ 1 x Pilot (bateria w zestawie)

✳️ Podsumowanie i zastosowanie produktu:

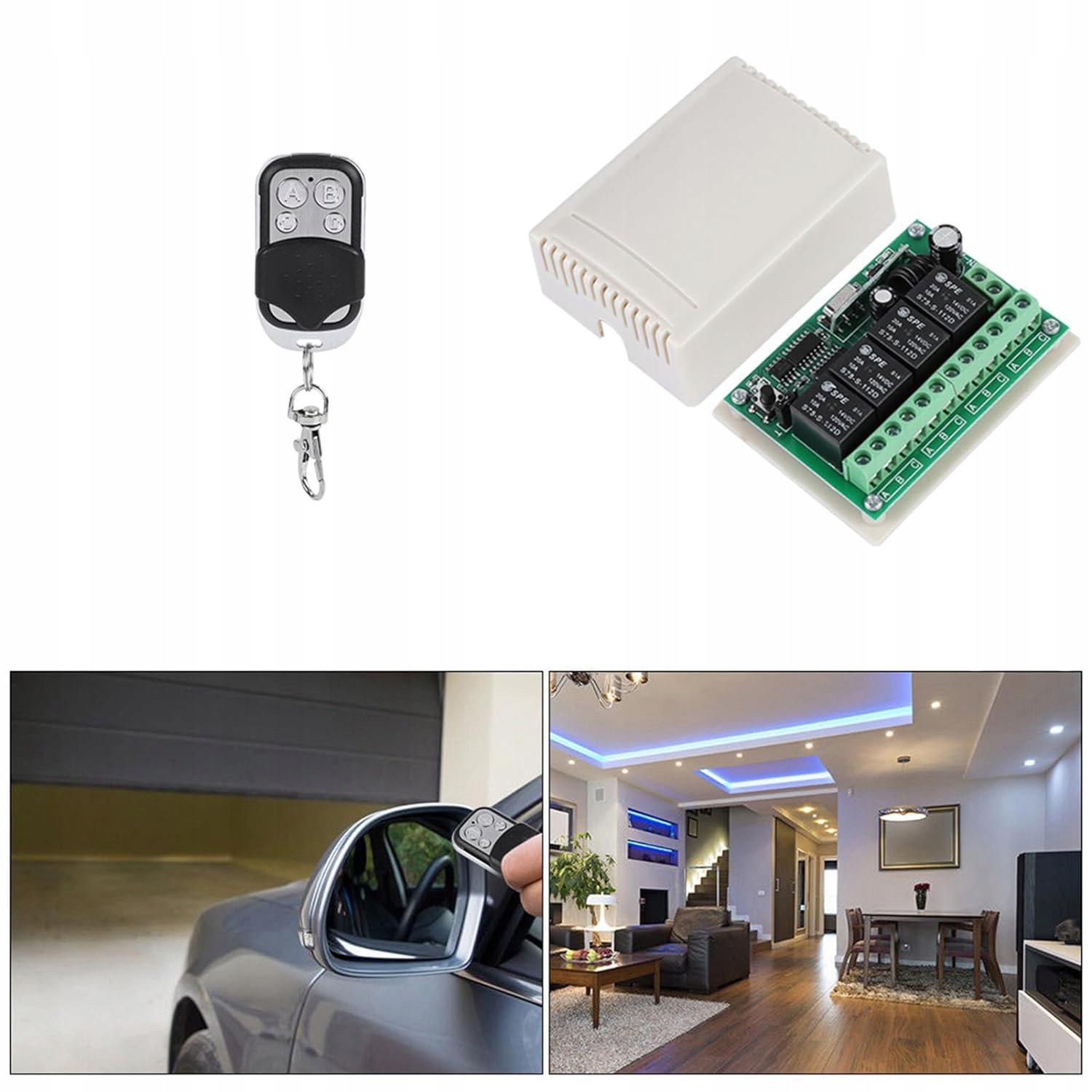

Przekaźnik z pilotem 433MHz to idealne rozwiązanie do zdalnego sterowania różnymi urządzeniami elektronicznymi. Dzięki dużemu zasięgowi i czterem kanałom, umożliwia elastyczne zarządzanie sprzętem w domu, biurze czy warsztacie.

Instrukcja programowania oraz opis funkcji:

Tryb CHWILOWY:

Przekaźnik włączony jest tylko wtedy, gdy wciśnięty jest przycisk na pilocie (np. A, B, C lub D).

1. Przyciśnij 1 raz krótko przycisk programowania (dioda mrugnie podczas wciśnięcia przycisku).

2. Dioda po chwili zapali się (moduł oczekuje na wciśnięcie przycisku).

3. Wciśnij przycisk A.

4. Dioda kilkukrotnie mrugnie (sygnał poprawnego zaprogramowania).

5.

Tryb PRZEŁĄCZNIKA JEDNO-PRZYCISKOWEGO:

Przekaźnik włączany jest przyciskiem (np. A), po puszczeniu przycisku pozostaje włączony do momentu ponownego wciśnięcia tego samego przycisku na pilocie.

1. Przyciśnij 2 razy krótko przycisk programowania (dioda mrugnie podczas każdego wciśnięcia przycisku).

2. Dioda po chwili zapali się (moduł oczekuje na wciśnięcie przycisku).

3. Wciśnij przycisk A.

4. Dioda kilkukrotnie mrugnie (sygnał poprawnego zaprogramowania).

5.

Tryb PRZEŁĄCZNIKA ZMIENNEGO:

Przekaźnik 1 włączany jest przyciskiem (np. A), po wciśnięciu przycisku (np. B) przekaźnik 1 wyłącza się i włączany jest przekaźnik 2 przypisany do przycisku B.

1. Przyciśnij 3 razy krótko przycisk programowania (dioda mrugnie podczas każdego wciśnięcia przycisku).

2. Dioda po chwili zapali się (moduł oczekuje na wciśnięcie przycisku).

3. Wciśnij przycisk A.

4. Dioda kilkukrotnie mrugnie (sygnał poprawnego zaprogramowania).

5.

Tryb PRZEŁĄCZNIKA JEDNO-PRZYCISKOWEGO (2 przyciski) oraz CHWILOWEGO (2 przyciski):

Połączenie dwóch trybów.

1. Przyciśnij 4 razy krótko przycisk programowania (dioda mrugnie podczas każdego wciśnięcia przycisku).

2. Dioda po chwili zapali się (moduł oczekuje na wciśnięcie przycisku).

3. Wciśnij przycisk A.

4. Dioda kilkukrotnie mrugnie (sygnał poprawnego zaprogramowania).

5. Do pamięci przypisane zostały wszystkie przyciski na pilocie A, B, C, D – 2 działają w trybie jedno-przyciskowego, 2 w trybie przełącznika chwilowego.

Tryb PRZEŁĄCZNIKA ZMIENNEGO (2 przyciski) oraz CHWILOWEGO (2 przyciski):

Połączenie dwóch trybów.

1. Przyciśnij 5 razy krótko przycisk programowania (dioda mrugnie podczas każdego wciśnięcia przycisku).

2. Dioda po chwili zapali się (moduł oczekuje na wciśnięcie przycisku).

3. Wciśnij przycisk A.

4. Dioda kilkukrotnie mrugnie (sygnał poprawnego zaprogramowania).

5. Do pamięci przypisane zostały wszystkie przyciski na pilocie A, B, C, D – 2 działają w trybie przełącznika zmiennego, 2 w trybie przełącznika chwilowego.

Tryb PRZEŁĄCZNIKA ZMIENNEGO (2 przyciski) oraz PRZEŁĄCZNIKA JEDNO-PRZYCISKOWEGO (2 przyciski):

Połączenie dwóch trybów.

1. Przyciśnij 6 razy krótko przycisk programowania (dioda mrugnie podczas każdego wciśnięcia przycisku).

2. Dioda po chwili zapali się (moduł oczekuje na wciśnięcie przycisku).

3. Wciśnij przycisk A.

4. Dioda kilkukrotnie mrugnie (sygnał poprawnego zaprogramowania).

5. Do pamięci przypisane zostały wszystkie przyciski na pilocie A, B, C, D – 2 działają w trybie przełącznika zmiennego, 2 w trybie przełącznika jedno-przyciskowego.

Tryb PRZEŁĄCZNIKA ZMIENNEGO (2 przyciski) oraz PRZEŁĄCZNIKA ZMIENNEGO (2 przyciski):

Połączenie dwóch tych samych trybów.

1. Przyciśnij 7 razy krótko przycisk programowania (dioda mrugnie podczas każdego wciśnięcia przycisku).

2. Dioda po chwili zapali się (moduł oczekuje na wciśnięcie przycisku).

3. Wciśnij przycisk A.

4. Dioda kilkukrotnie mrugnie (sygnał poprawnego zaprogramowania).

5. Do pamięci przypisane zostały wszystkie przyciski na pilocie A, B, C, D – 2 działają w trybie przełącznika zmiennego, 2 w trybie przełącznika zmiennego.

Kasowanie pamięci modułu:

Usuwa wszystkie zapamiętane przyciski/piloty.

1. Przyciśnij 8 razy krótko przycisk programowania (dioda mrugnie podczas każdego wciśnięcia przycisku oprócz ósmego).

2. Dioda kilkukrotnie mrugnie, sygnalizując usunięcie wszystkich pilotów i przycisków z pamięci modułu.
