Rigol Oscyloskop cyfrowy RIGOL DS1102E

Zastosowanie

• Regulacja elektronicznych linii
• Sprawdzanie funkcjonalności układów elektronicznych
• Sprawdzanie logicznych relacji sygnałów
• Wykształcenie i szkolenia techniczne

Funkcje

• Maksymalna częstotliwość próbkowania w czasie rzeczywistym do 1 GS/s i w trybie równowartościowym do 10 GS/s
• Szybkość przechwytywania do 1000 przebiegów/s
• 2 kanały o przepustowości do 100 MHz
• Regulowany filtr cyfrowy i rejestrator oscylogramów
• 20 automatycznych pomiarów
• Tryby pomiarów kursorowych: ręczny, śledzenie i automatyczne pomiary
• 10 przebiegów oraz 10 ustawień przechowywania i odtwarzania
• Tryb zapisu przebiegów po klatce, zapisywanie i odtwarzanie
• Funkcje matematyczne dodawanie, odejmowanie, mnożenie, szybkie przekształcenie Fouriera (FFT)
• Tryby synchronizacji: od frontu, wideo, według długości impulsu, opóźnienie startu
• Wbudowana funkcja analizatora spektu na podstawie FFT
• Automatyczna kalibracja
• Wbudowany sprzętowy miernik częstotliwości
• Tryb "pass/fail"
• Standardowy interfejs USB Druk bezpośredni za pomocą USB-drukarek, obsługujących PictBridge
• Ultrakompaktowa konstrukcja

Oprogramowanie UltraScope

Oprogramowanie UltraScope jest opracowane dla cyfrowych oscyloskopów RIGOL Użytkownik może łączyć PC i oscyloskop poprzez interfejsy RS - 232, GRIP i USB. Pozwala to na sterowanie cyfrowym oscyloskopem z komputera, zapisywanie danych parametrów sygnału i kształtu sygnału.

Dane techniczne

• Przepustowość: 100 Mhz
• Częstotliwość próbkowania w czasie rzeczywistym: 1 GS/s
• Częstotliwość próbkowania w trybie równowartościowym: 25 GS/s
• Okres narastania: 3,5 ns
• Pełny opór wejściowy: 1 MOhm ± 2%
• Okres odświeżania poziomego: 1 ns/pod – 50 s/pod
• Wyświetlacz: 5,6" TFT (64k, kolorowy LCD), 320x234
• Kanały: 2 kanały + synchronizacja zewnętrzna
• Zakres pamięci: 1 MB
• Czułość pionowa: 2 mV/pod ～ 10 V/pod
• Rozdzielczość pionowa: 8 bit
• Tryb wejścia A1 i A2 DC, AC, ziemia
• Tryby synchronizacji: Od frontu, wideo, według długości impulsu, opóźnienie startu, zewnętrzna synchronizacja
• Tryby synchronizacji rozdzielczości: Automatyczny, normalny, pojedynczy
• Niepewność pomiaru przedziałów czasowych: ±0.01%
• Maksymalne napięcie wejściowe: 400 V DC, AC peak, (1 MOhm opór wejściowy 10X), 5 V (50 W opór wejściowy, BNC)
• Funkcje matematyczne: Dodawanie, odejmowanie, mnożenie, szybkie przekształcenie Fouriera (FFT)
• Automatyczne pomiary: Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, maksymalna ujemna wartość, maksymalna dodatnia wartość, częstotliwość, okres, czas narastania, czas opadania, pozytywny czas trwania, negatywny czas trwania, pozytywny współczynnik wypełnienia, ujemny współczynnik wypełnienia, opóźnienie...
• Pomiary kursorowe: Tryby: ręczny, śledzenie i automatyczne pomiary
• Zapisywanie pomiarów: 10 przebiegów oraz ustawień
• Napięcie zasilania / pobór mocy: 100-240 V, 40 - 440 Hz. SAT II. / 50 W Max
• Waga: 2,4 kg

Kompletowanie

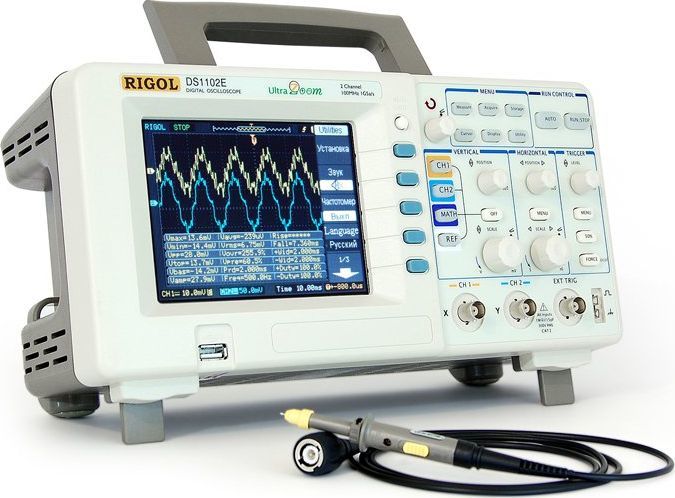

• Oscyloskop RIGOL DS1102E
• Kabel zasilający 110-220 V
• 2 sondy pomiarowe
