Zestaw konwerterów do 8 Mpx P-TRPV1 Pulsar

Kod towaru: P-TRPV1

P-TRPV1 zestaw aktywnych konwerterów video HD i zasilania

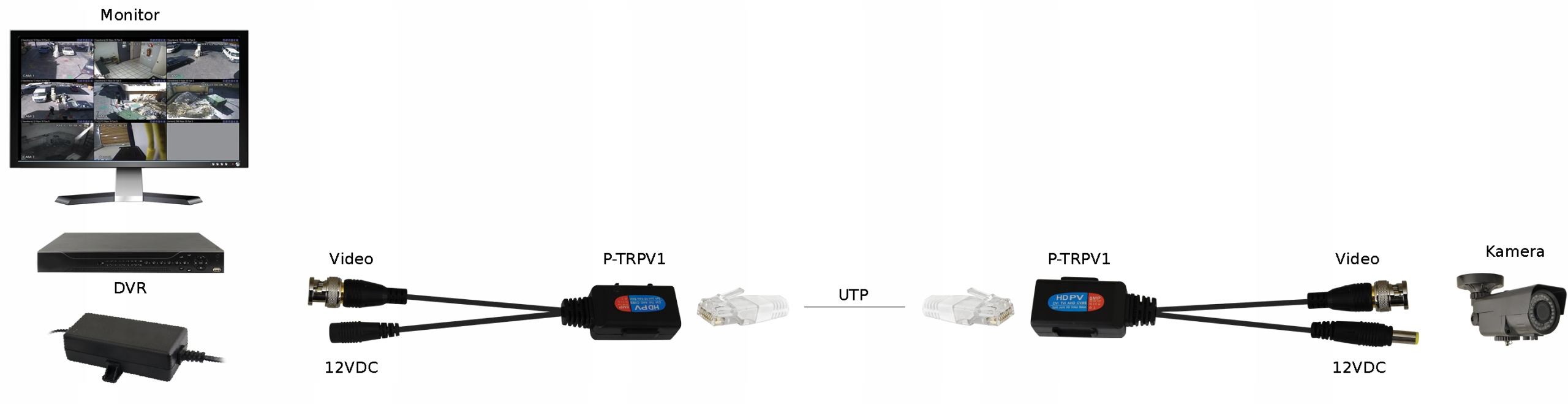

P-TRPV1 to zestaw aktywnych urządzeń do konwersji sygnału video HD i zasilania za pomocą jednej skrętki komputerowej.

Do konwersji sygnału video używana jest jedna para skrętki, natomiast zasilanie przesyłane jest z wykorzystaniem dwóch par skrętki. Zestaw w torze video posiada elementy, które zapewniają dopasowanie impedancji kabla koncentrycznego (75Ω) do impedancji przewodu symetrycznego (100Ω).

W celu uzyskania najlepszej jakości konwersji i odporności na zakłócenia należy stosować kabel UTP kat. 5 (lub wyższej). Przy wykonaniu połączenia należy zwrócić uwagę na właściwe przygotowanie przewodu.

Uwaga! Nieprawidłowo wykonany przewód może spowodować uszkodzenie kamery.

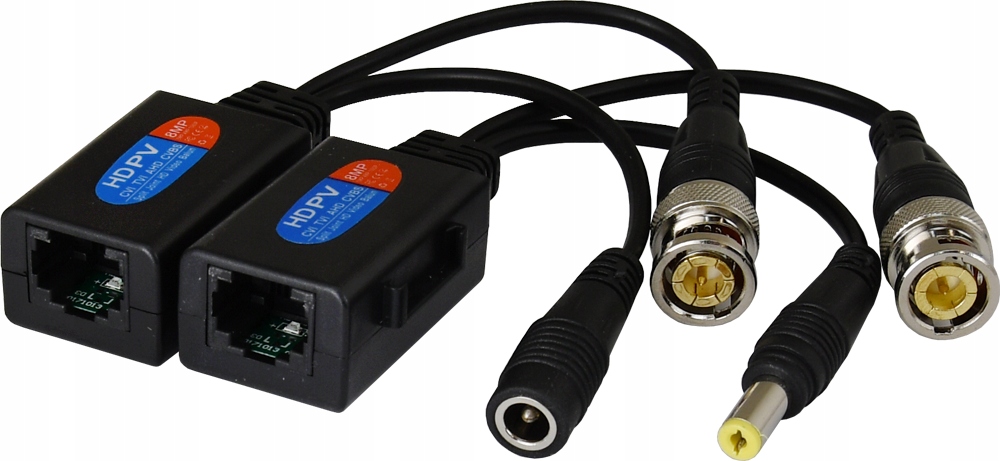

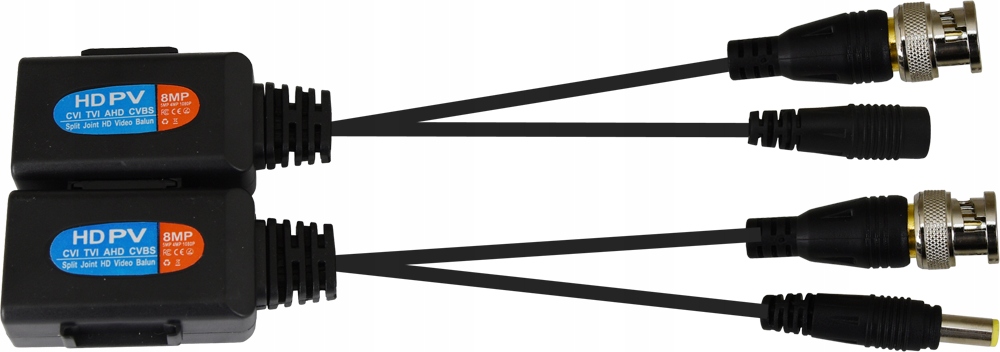

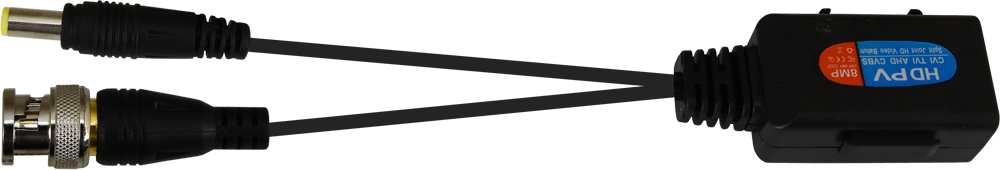

Moduły P-TRPV1 zakończone są dwoma rodzajami złącz:

1. wtykiem BNC (konwersja sygnału video HD-CVI / HD-TVI /AHD)
2. gniazdem/wtykiem zasilania JACK 2,1/5,5 (zasilanie kamery)

Moduł wyposażony jest w diodę LED (umieszczoną wewnątrz złącza RJ45). Dioda czerwona sygnalizuje obecność napięcia zasilania.

Dane techniczne:

• Sygnał video: 1,0 Vp-p, 75 Ω
• Zasięg konwersji sygn. Video (UTP 5e lub wyższe): HDCVI 720p 450m
• 1080p 250m
• 3 / 4 / 8 Mpx 180m
• HD-TVI 720p 230m
• 1080p 230m
• 3 / 4 / 5 / 8 Mpx 200m
• AHD 720p 320m
• 1080p 200m
• 3 / 4 / 5 / 8 Mpx 200m
• CVBS 960H 450m
• Pasmo video: 0 ... 50 MHz ( -3 dB )
• Impedancja złącza koncentrycznego / typ złącza: 75 Ω / wtyk BNC (na przewodzie 100mm)
• Impedancja złącza niesymetrycznego / typ złącza: 100 Ω / gniazdo RJ45
• Tłumienie (przelotowe): -0,5dB / 5MHz
• CMRR: 60dB / 5MHz
• Dopuszczalny zakres napięcia wejściowego: 12-15 V DC
• Dopuszczalny maksymalny prąd: 1 A (dla 12 V)
• Temperatura pracy: -10 °C ÷ 55 °C
• Temperatura przechowywania: -40 °C ÷ 60 °C
• Dopuszczalna względna wilgotność otoczenia: <95%
• Wymiary: 22 × 10 × 40mm (z przewodem - długość 180mm)
• Waga netto/brutto: 0,075kg
• Deklaracje: CE
