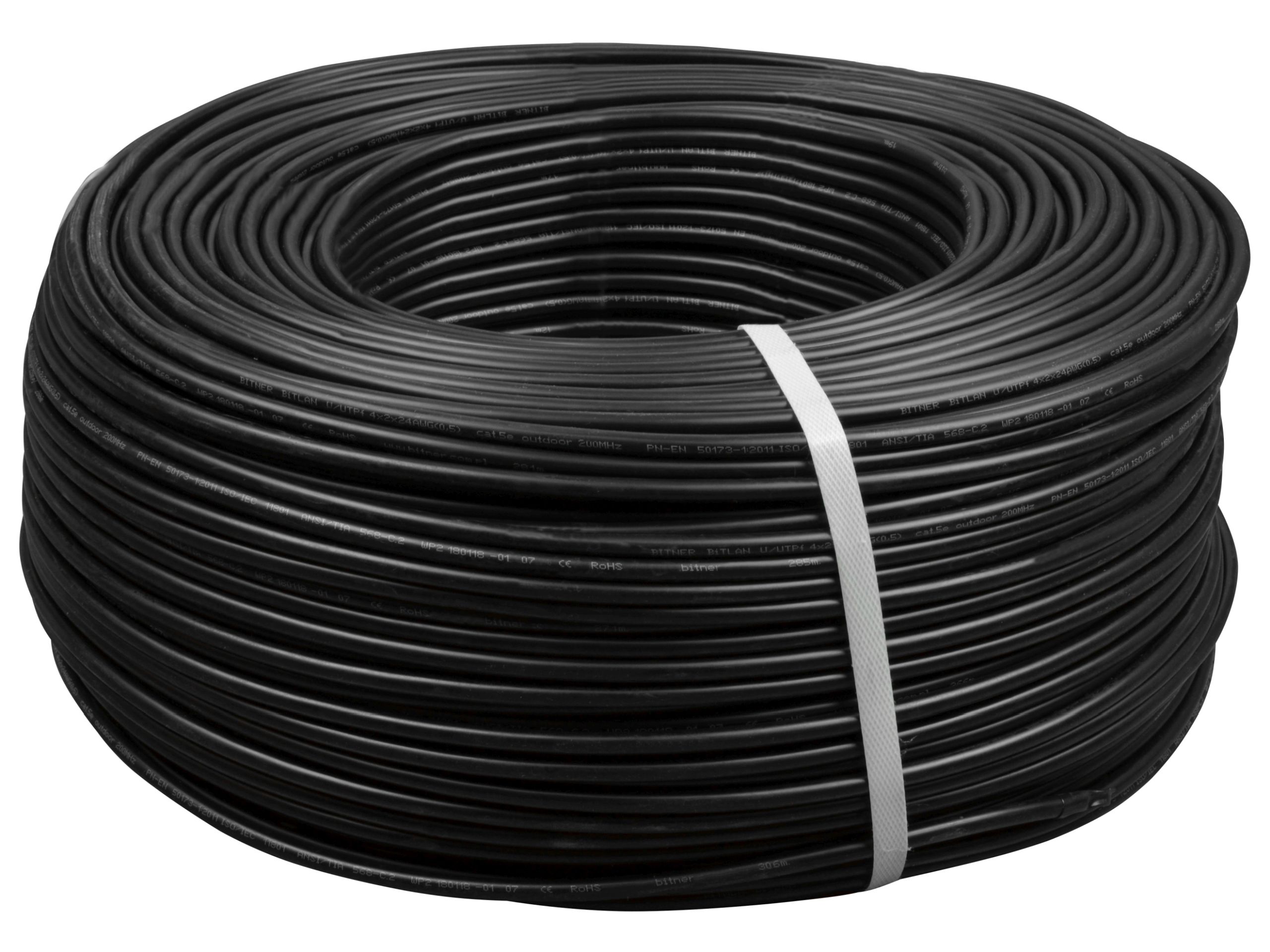

Polski kabel skrętka ziemny UTP 5e żelowany BITNER 500m

Budowa:

• Średnica żyły Cu: 24AWG(0,5mm)
• Średnica zewnętrzna kabla: 6,2mm
• Żyły: jednodrutowe okrągłe z miękkiej miedzi elektrolitycznej
• Izolacja: specjalna mieszanka poliolefinowa

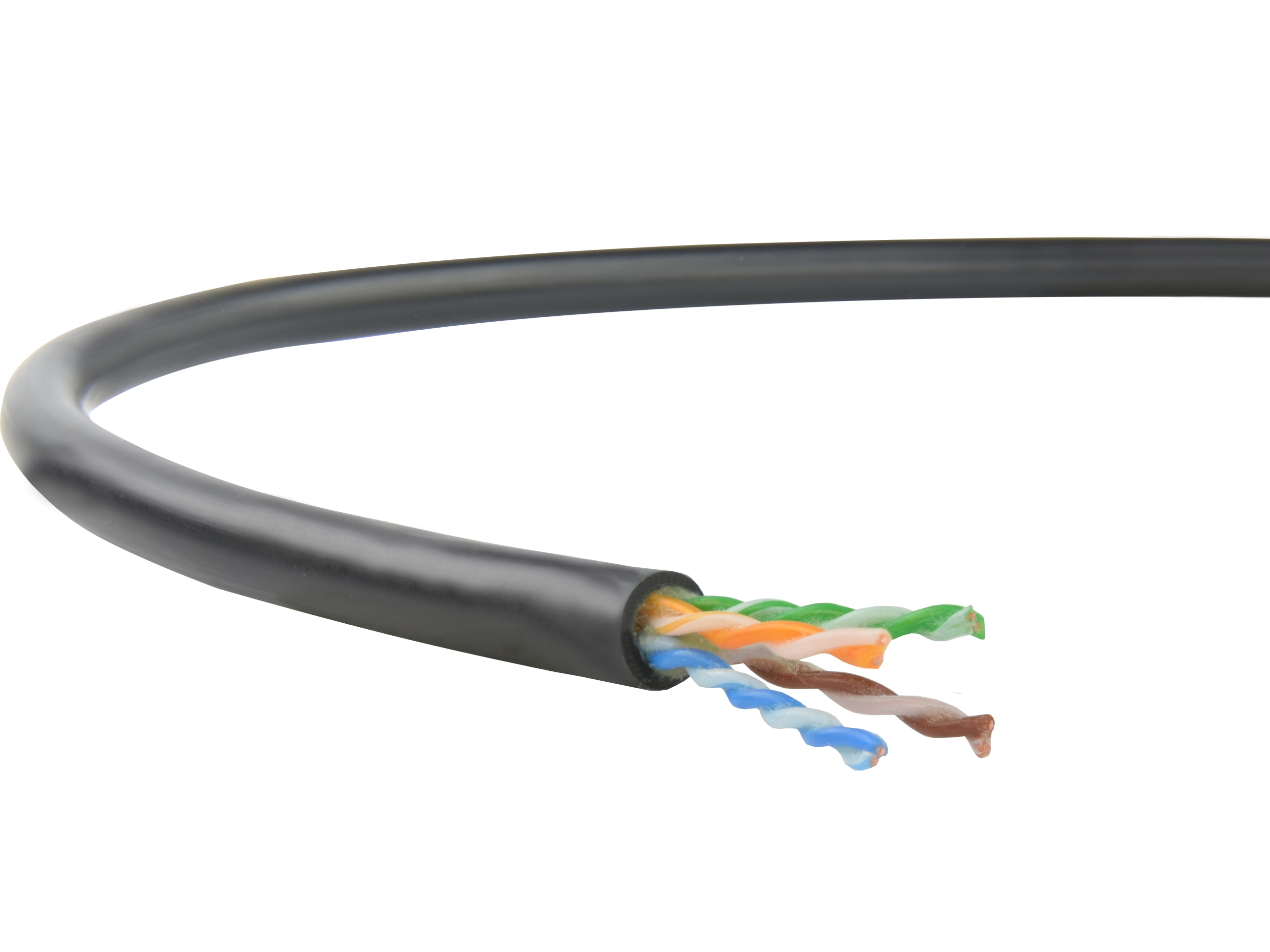

• Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa skręcona w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym

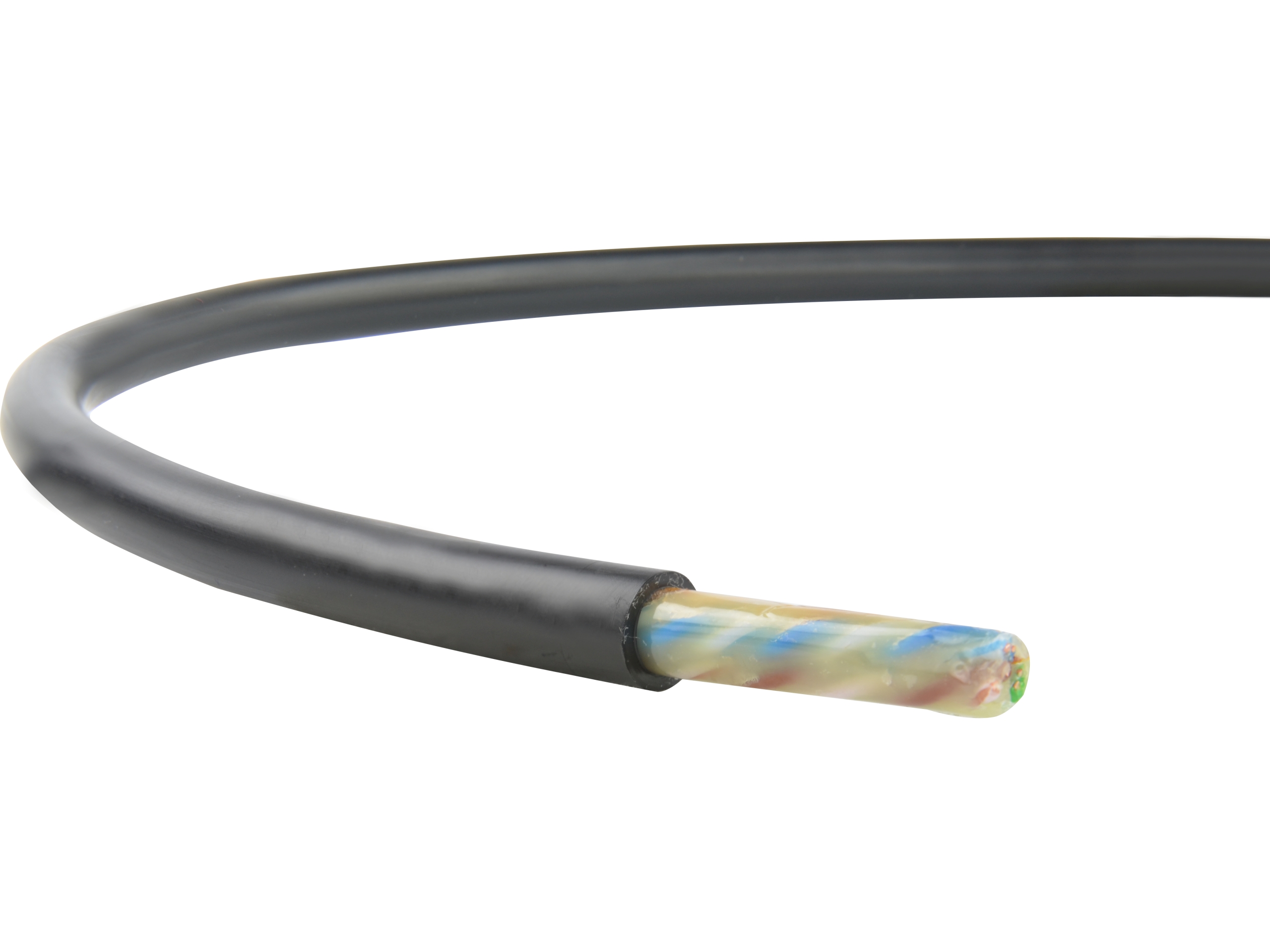

• Ośrodek: cztery pary żył skręcone w ośrodek, uszczelniony żelem hydrofobowym
• Powłoka zewnętrzna: polietylen powłokowy PE

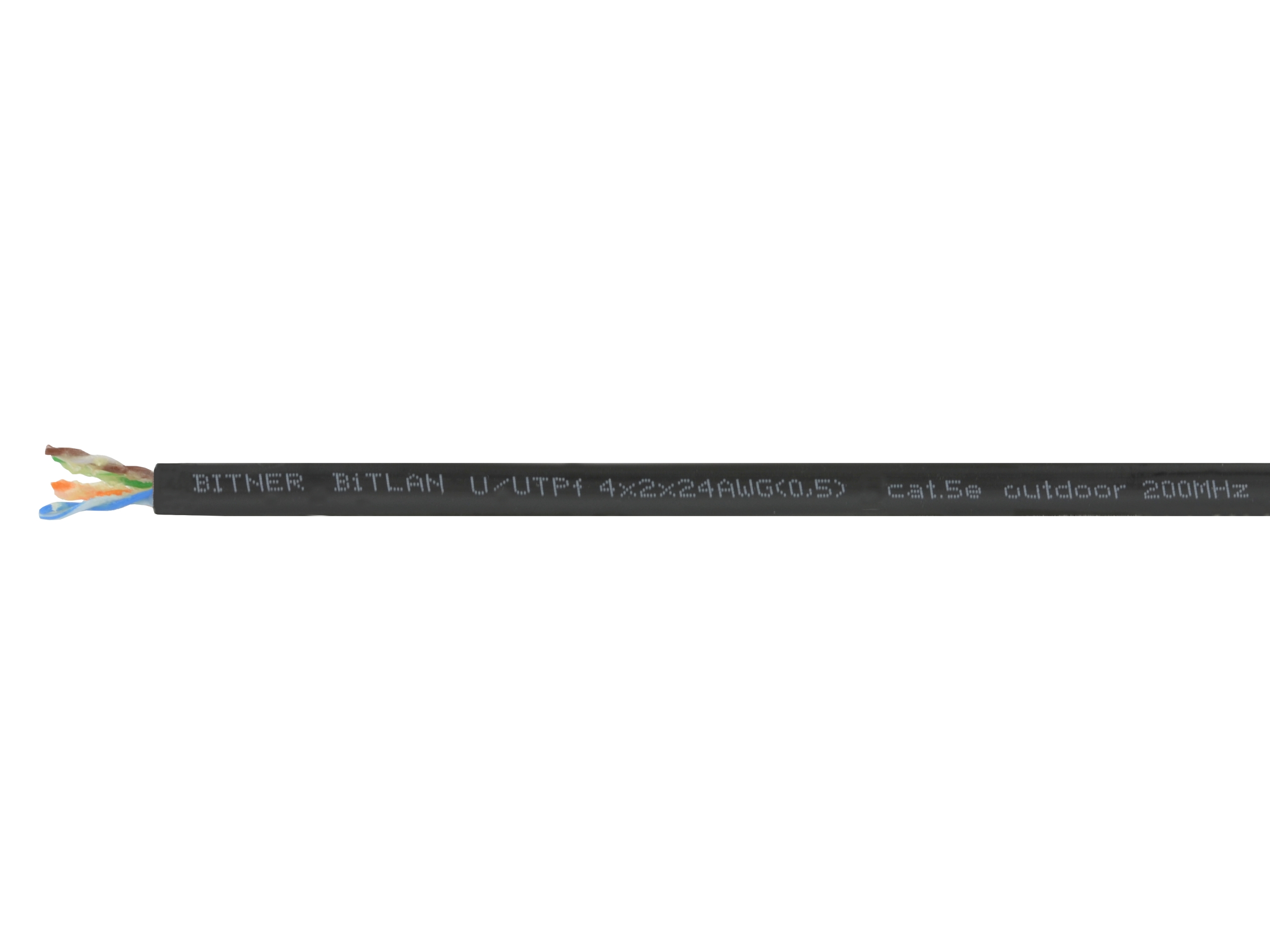

• Kolor powłoki: czarny

Zastosowanie:

Kabel skrętka ziemny UTP 5e żelowany BITNER 500m jest przeznaczony do instalacji w sieciach komputerowych, gdzie wymagane jest pasmo częstotliwości do 200 MHz. Kabel jest wypełniony żelem hydrofobowym chroniącym przed wilgocią.

Posiada odporną na promieniowanie UV zewnętrzną powłokę, dlatego nadaje się do stosowania wewnątrz i na zewnątrz budynków, w kanałach kablowych oraz w ziemi.

Dane techniczne:

Zakres temperatury:

• podczas pracy: -30°C do +80°C
• podczas układania: -10°C do +50°C

Minimalny promień gięcia: 6xØd - średnica zewnętrzna przewodu

Rezystancja pętli żył/pary w temp. 20°C (max): 190 Ω/km

Rezystancja izolacji (min): 5 GΩxkm

Asymetria rezystancji żył w parze: ≤ 2%

Pojemność skuteczna dowolnej pary przy 1 kHz: 50 ± 5 nF/km

Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max): 1600 pF/km

Napięcie pracy: 150 V

Próba napięciowa:

• napięcie zmienne 50 Hz: 700 V AC
• napięcie stałe: 1000 V DC

Impedancja falowa: 100 ± 5 Ω

Prędkość propagacji NVP: 67 %

Tłumienność odbiciowa par w zakresie częstotliwości dB (min):

• f = 4÷10 MHz: 20+5lg(f)
• f = 10÷20 MHz: 25
• f = 20÷350 MHz: 25-7lg(f/20)
