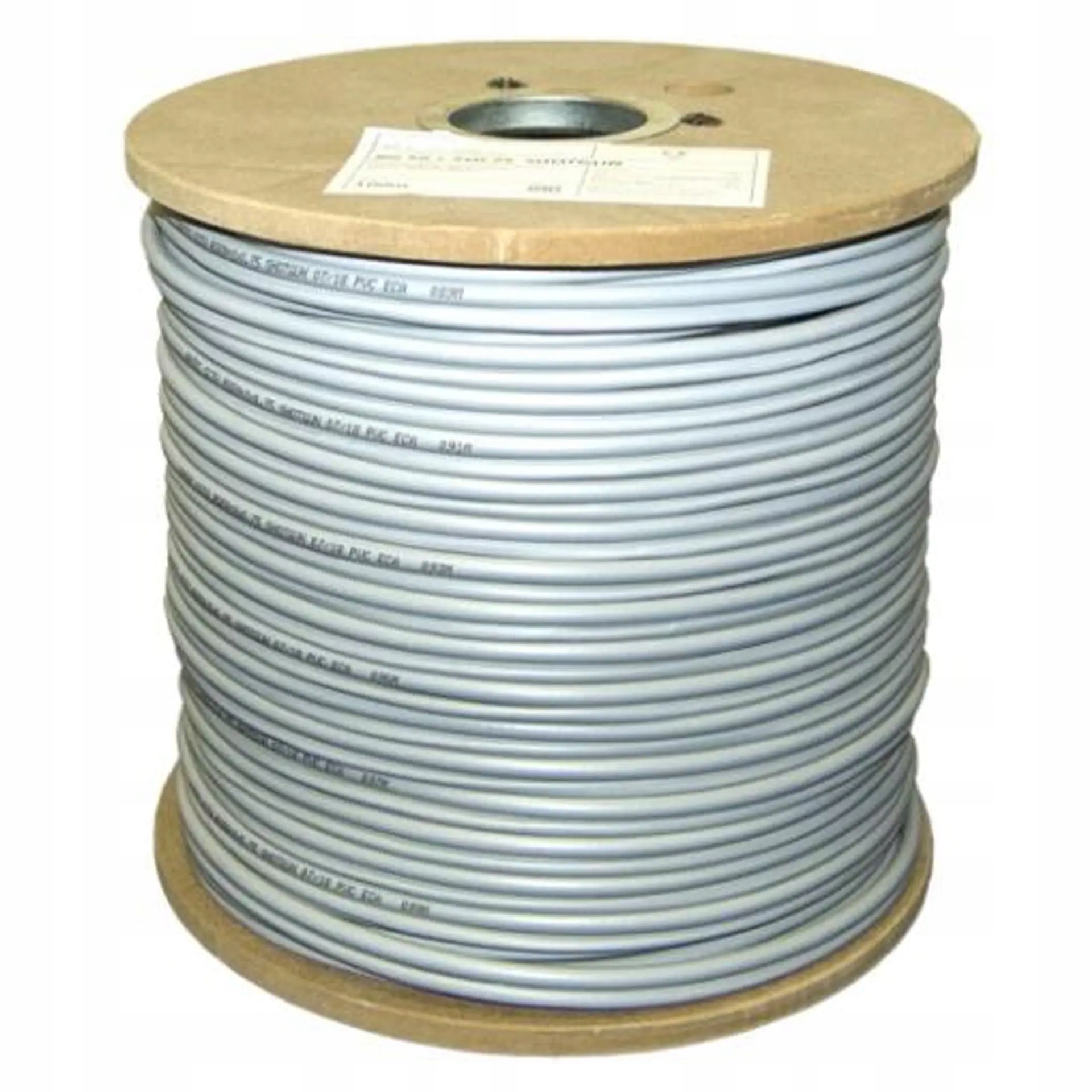

Kabel do monitoringu RG-59 +2x0,75 Shotgun CCTV

Na metry

Maksymalna długość jednego odcinka to 305m.

• kabel współosiowy zintegrowany z żyłami zasilającymi
• zasilanie linka 2x0,75 mm²
• żyła wewnętrzna miedziana 0,59 mm,
• wygoda stosowania i atrakcyjna cena

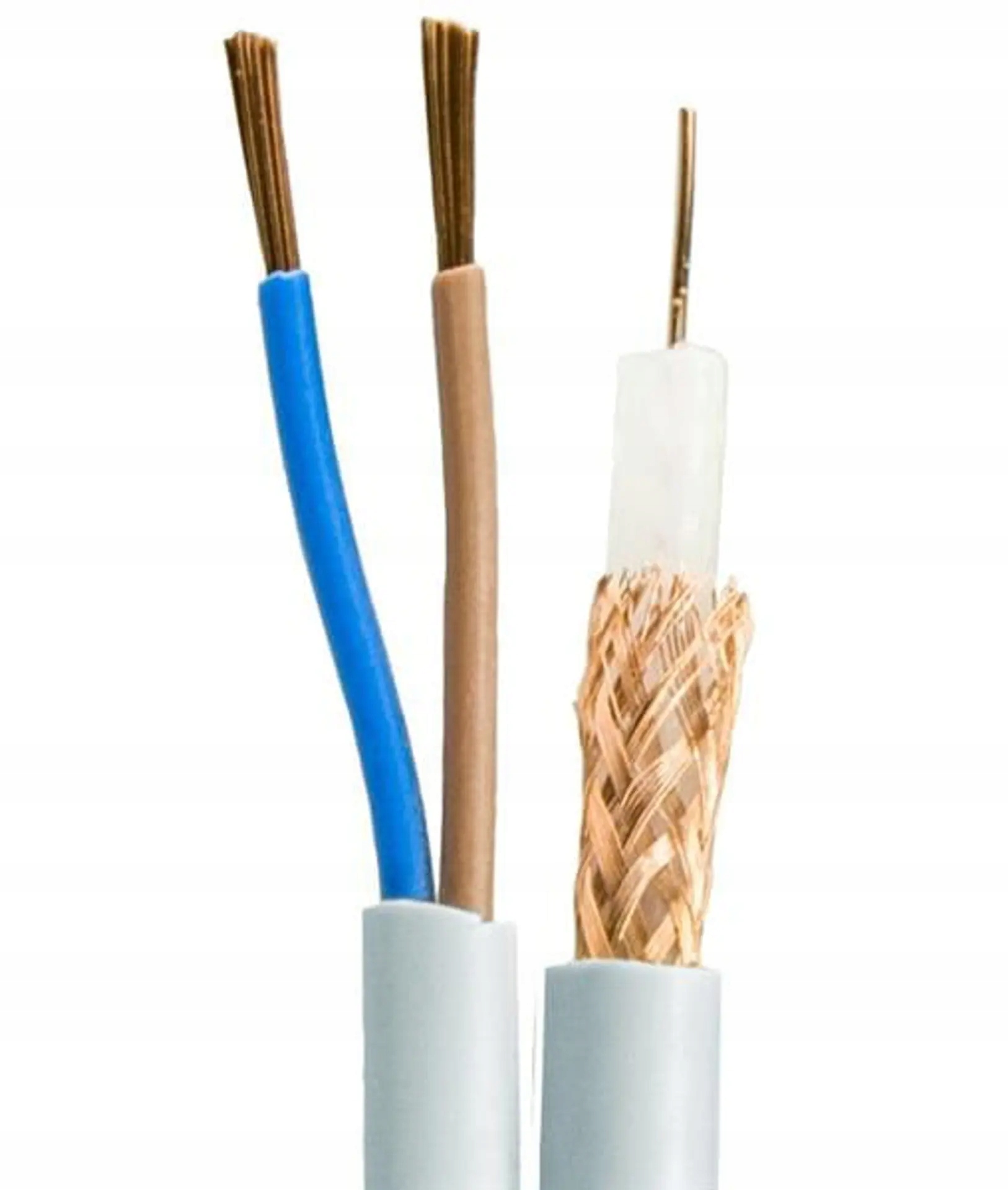

Część współosiowa jest przewodem typu RG-59 z żyłą wewnętrzną 0,59 mm i dielektrykiem z litego PE, natomiast zasilanie to dwie żyły wielodrutowe o przekroju 0,75 mm².

• Budowa przewodu : jedna para współosiowa rodzaju 75-0,59/3,7 o impedancji falowej 75 Ohm oraz dwie żyły sterownicze .
• Ośrodek przewodu : stanowią ułożone równolegle para współosiowa i dwie żyły sterownicze .
• Powłoka zewnętrzna : wykonana z PVC uodpornionego na działanie promieni słonecznych wytłoczona jednooperacyjnie na ośrodek .
• Zakres pracy : po ułożeniu kabel przeznaczony jest do pracy w otoczeniu o wilgotności względnej powietrza do 100 % oraz w temperaturze od -30 do +70 C .

Parametry kabla

• Częstotliwość ( MHz ) 50 100 200 450 800 1000 1300
• Tłumienie ( dB/100m ) 7,6 10,9 15,2 23,2 32,6 36,6 42,1

Część sterownicza

• Żyły sterownicze 2 x linka wielodrutowa w izolacji PVC
• Przekrój znamionowy żył sterowniczych 0,75 mm²
• Powłoka zewnętrzna PVC – średnica 4,5 mm

Część współosiowa

• Żyła Drut Cu - średnica 0,59 mm
• Dielektryk PE - średnica 3,7 mm
• Ekran Bardzo gęsty oplot ( ~ 90% pokrycia )
• Powłoka zewnętrzna PVC - średnica 5,9 mm
• Impedancja (Ohm) 75/3
• Pojemność jednostkowa (pF/m) 67/ 3
• Skuteczność ekranowania ( 100 – 900 MHz ) > 65 dB
• Rezystancja żyły wewnętrznej 46 Ohm/km
• Minimalny promień zgięcia w instalacjach wewnętrznych ( mm ) > 5-krota średnic
