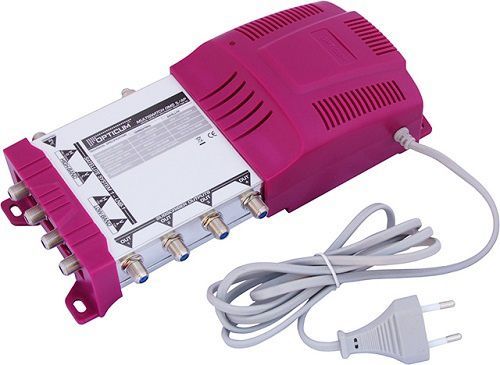

Opticum Multiswitch 5/4 (2220)

Przy montażu urządzenia prosimy uwzględnić istniejące warunki instalacyjne dotyczące:

• zasilania
• lokalizacji z dala od wpływu warunków atmosferycznych
• zabezpieczenia przed dostępem do urządzenia osób postronnych
• odpowiedniej wentylacji

Należy zwrócić szczególną uwagę na prawidłowe i staranne wykonanie montażu wtyków typu F na przewodach.  Kable antenowe przyłączeniowe sygnał do urządzenia powinny być najwyższej jakości spełniające odpowiednie normy techniczne umożliwiające prawidłową pracę urządzenia.  Urządzenie umożliwia podłączenie do 4 tunerów satelitarnych. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie przekazywany do tunerów.  W przypadku gdy tuner będzie ustawiony do przełączenia sygnału DiSEqC, urządzenie będzie pracowało jako przełącznik.
W przypadku gdy ustawiony tuner na pracę generatora 22 KHz, automatycznie ten rodzaj pracy będzie przełączony.

Schemat poglądowy przedstawia zasadę podłączenia multiswitcha. Widoczna liczba wejść i wyjść jest zależna od modelu.

Maksymalne obciążenie sygnałów wejściowych

• SAT 95 dB
• Antena ferrytowa bez wzmacniacza 95 dB
• Antena ferrytowa ze wzmacniaczem 84 dB
