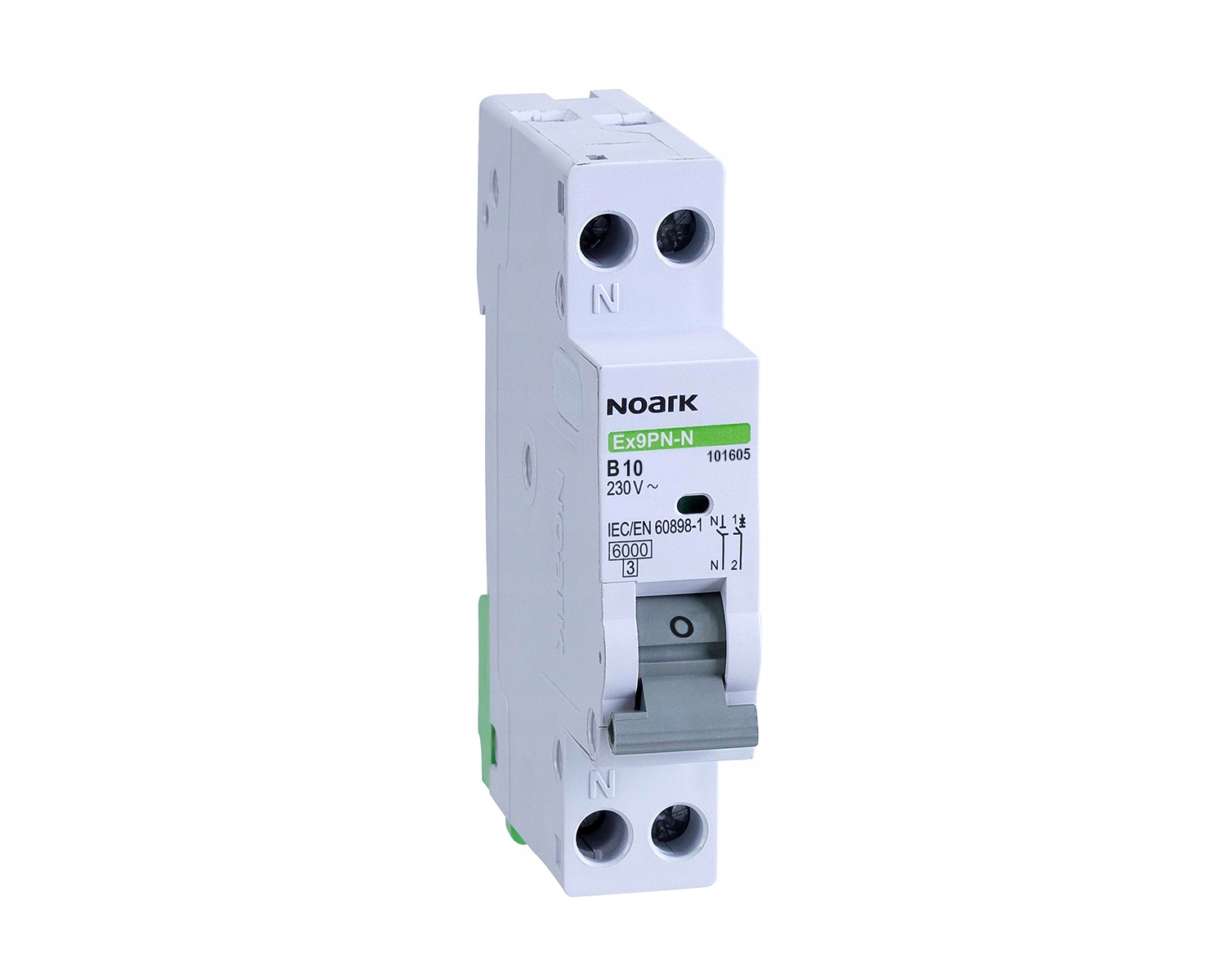

NOARK Przełącznik zabezpieczający nadprądowy z zestykiem neutralnym 1P+N B 10A 101605

Ex9PN-N 101605 to jednobiegunowy przełącznik zabezpieczający nadprądowy z zestykiem neutralnym w wykonaniu 1-modułowym o charakterystyce wyzwalania B, prądzie znamionowym 10 A oraz znamionowej zwarciowej zdolności łączeniowej Icn 6 kA. Przeznaczony jest do zastosowań domowych i przemysłowych. Zadaniem przełącznika jest przerwanie ciągłości obwodu, gdy prąd przekroczy jego bezpieczną wartość. Może być łączony z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi.

• Producent: Noark
• Oznaczenie handlowe: 101605
• Szerokość wyrażona liczbą modułów: 1
• Liczba biegunów: 1P+N
• Charakterystyka wyzwalania: B
• Prąd znamionowy In: 10 A
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue: 230 V AC; 48 V DC (na biegun)
• Minimalne napięcie: 12 V AC/DC
• Częstotliwość: 50/60 Hz
• Napięcie znamionowe udarowe Uimp: 4 kV
• Minimalne napięcie pracy Ubmin: 12 V AC/DC
• Znamionowe napięcie izolacji Ui: 400 V AC
• Trwałość mechaniczna 20 000 łączeń
• Trwałość elektryczna 10 000 łączeń
• Klasa ograniczenia energii: 3
• Montaż: szyna TH-35 mm
• Zaciski: windowe
• Przekrój zacisków przyłączeniowych: 1 — 16 mm2
• Temperatura otoczenia: -30 — +70 °C
• Stopień ochrony: IP20
• Wymiary (szer. × wys. × gł.): 18 × 83 (89 z uchwytem na listwę) × 78 mm
• Certyfikaty: CE
• Normy: PN-EN 60898-1

Przełączniki zabezpieczające nadprądowe serii Ex9PN-N w wykonaniu 1-modułowym dostępne są w wersji 1+N–biegunowej. Prądy znamionowe przełączników Ex9PN-N wynoszą do 40 A, charakterystyki wyzwalania B i C. Mogą one zaoszczędzić do połowy miejsca w rozdzielnicy w porównaniu do standardowych przełączników zabezpieczających nadprądowych. Przełączniki zabezpieczające nadprądowe serii Ex9PN-N mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje ograniczone są jedynie przez ilość, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.
