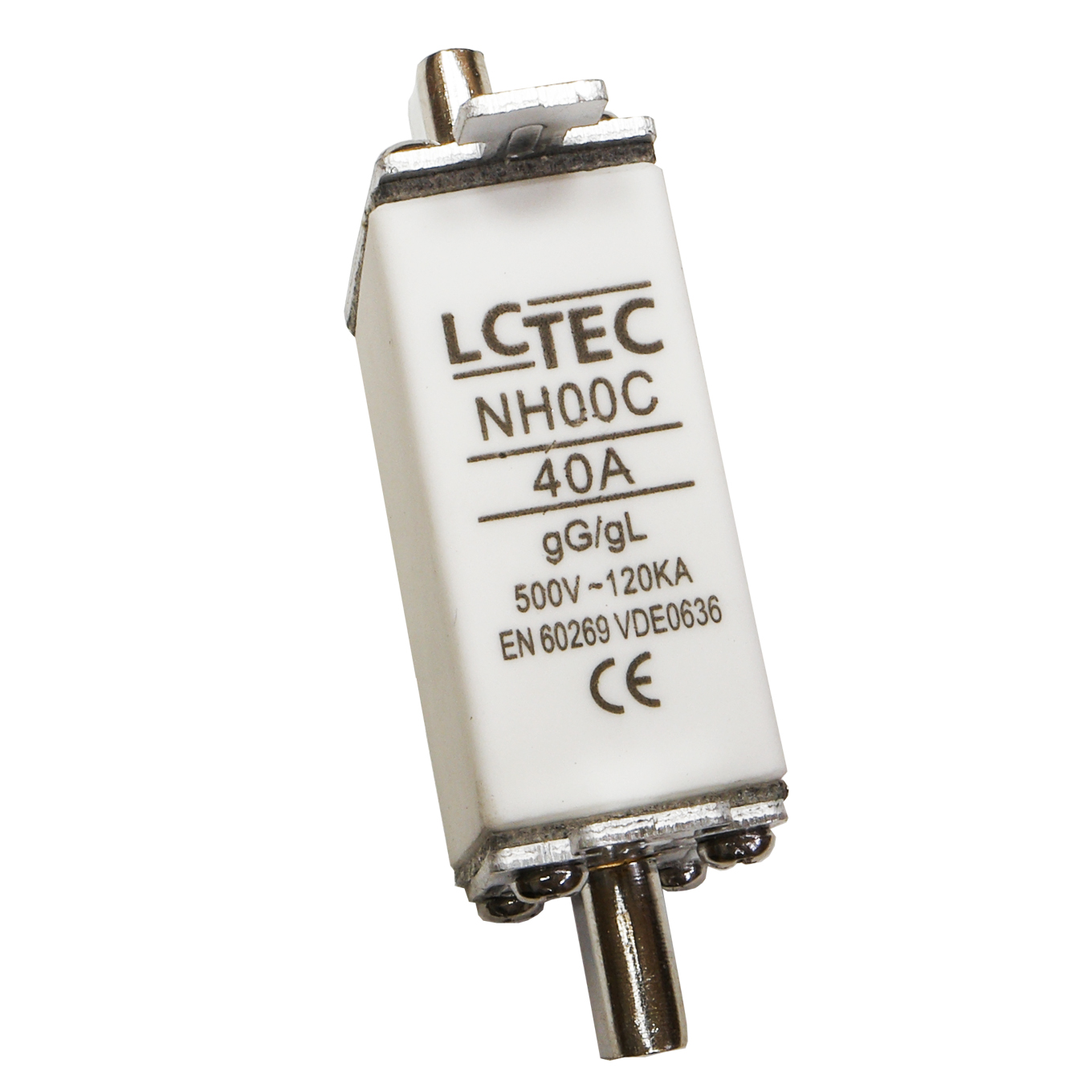

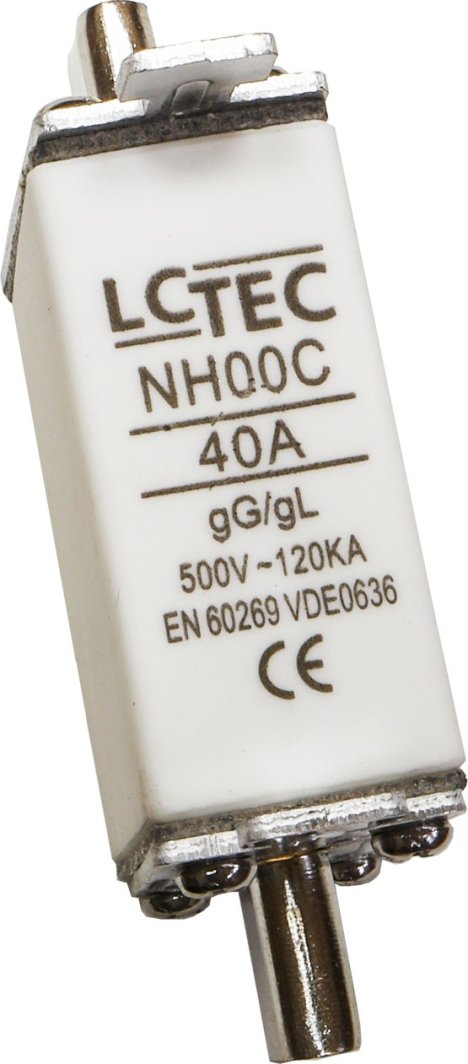

Bezpiecznik topikowy BM WTN-00C/gG 40A

Dane techniczne

• Producent: LCTEC
• Seria produktu: WT-NH - 00C
• Charakterystyka: L/gG
• EAN: 5900644362166
• Napięcie znamionowe [V]: 500
• Znamionowy wyłączalny prąd zwarciowy: 120kA
• Temperatura otoczenia: -5 °C…+55 °C.
• Prąd znamionowy [A]: 40
• Rodzaj napięcia: AC
• Stopień ochrony (IP): IP2X
• Rodzaj wskaźnika zadziałania: Wskaźnik górny
• Rozmiar: NH00C

Przemysłowe bezpieczniki topikowe WT-N00 zwane także wkładkami topikowymi służą do zabezpieczania elementów sieci elektroenergetycznej przed skutkami przeciążeń lub zwarć. Niezabezpieczony obwód elektryczny, w którym wystąpiło zwarcie, może prowadzić do różnych zagrożeń, takich jak pożar, trwałe uszkodzenie, porażenie prądem lub poparzenia łukiem elektrycznym. Poprawnie zabezpieczony obwód, za pomocą bezpieczników topikowych, przerywa obwód w przypadku zwarcia. Nagły wzrost natężenia prądu powyżej wartości znamionowej powoduje spalenie wkładki znajdującej się wewnątrz bezpiecznika. Wkładka ta często jest najbardziej wrażliwym elementem w chronionym obwodzie elektrycznym. Uszkodzona wkładka nie może być naprawiona i ponownie użyta. Przemysłowe bezpieczniki topikowe typu WT-N00 mają dużą wartość prądu zwarciowego, sięgającą nawet 120kA. Wielkość wkładki jest określana przez cyfrę 00. Bezpieczniki o charakterystyce zwłocznej gG są powszechnie stosowane do zabezpieczania urządzeń ogólnego przeznaczenia. Waga jednej sztuki bezpiecznika wynosi 155g. Montaż bezpiecznika jest stosunkowo prosty i polega na wsunięciu jego ostrzy w gniazda podstawy, w której ma być zamocowany. Dla bezpiecznego montażu należy używać uchwytów izolacyjnych.
