AC - dybel ramowo - elewacyjny do murów otworowych Ø10, 12 lub 14mm, wkręt kombi torx z podkładką

| Rozmiar: 10/280

| Opakowanie: 5szt.

Podłoże: mury z cegły wapienno-piaskowej, pustaków, sitówki, dziurawki i innych cegieł otworowych, betonu lekkiego, pumeksu oraz podobnych materiałów budowlanych.

NIE STOSOWAĆ W MATERIAŁACH PEŁNYCH, TWARDYCH.

Najczęstsze zastosowania: mocowanie bram, poręczy, konstrukcji płyt elewacyjnych i innych konstrukcji metalowych, belek, łat i płyt z drewna, a także urządzeń w lekkich oraz otworowych materiałach budowlanych.

Zalety - własności

• specjalny wewnętrzny kształt dybla zabezpiecza przed przedwczesnym rozpieraniem,
• zespolona podkładka wkręta o dużej średnicy ułatwia mocowanie elementów miękkich oraz zwiększa wygodę montażu,
• dodatkowe gniazdo torx we łbie umożliwia przykręcanie za pomocą wkrętarek, co znacznie ułatwia montaż i radykalnie skraca jego czas,
• natychmiastowa obciążalność i maksymalne bezpieczeństwo dzięki specjalnie opracowanej geometrii wkręta i koszulki,
• najwyższa jakość wykorzystanych materiałów i wykonania,
• krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Materiał:

• koszulka dybla - wysokowartościowy poliamid (nylon 100%) odporny na niszczące procesy starzenia, warunki panujące na zewnątrz budynków oraz temperatury od -40°C do +100°C.
• wkręt - stal węglowa zabezpieczona przed korozją poprzez ocynkowanie na biało.

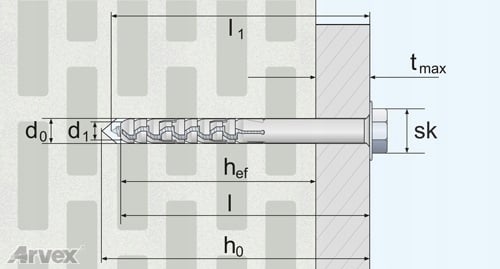

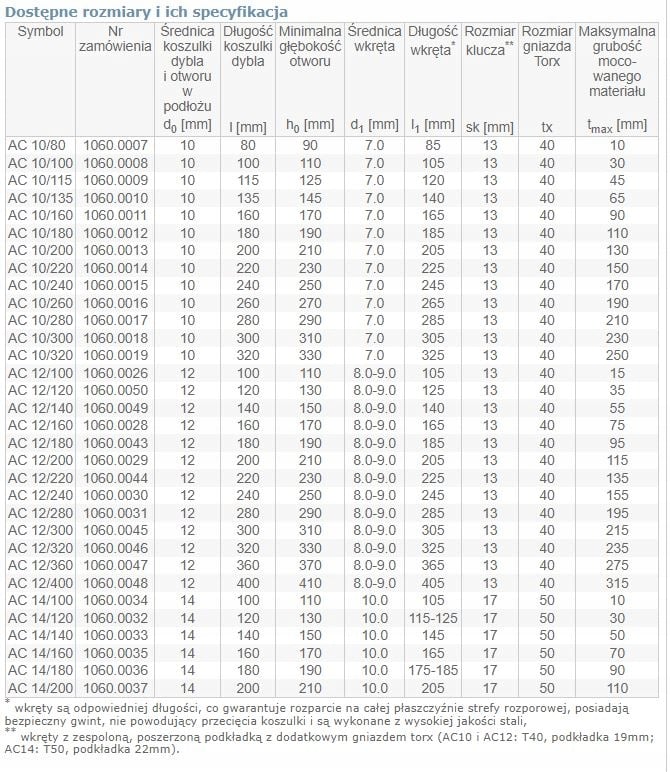

Dane techniczne:

• Średnica koszulki dybla i otworu w podłożu d0 [mm]: 10
• Długość koszulki dybla l [mm]: 280
• Minimalna głębokość otworu h0 [mm]: 290
• Średnica wkręta d1 [mm]: 7.0
• Długość wkręta l1 [mm]: 285
• Rozmiar klucza sk [mm]: 13
• Maksymalna grubość mocowanego materiału tmax [mm]: 210

Rodzaj montażu

Przelotowy i dystansowy (np. mocowanie elementów do podłoża pokrytego izolacją).

Zasada działania

Montaż przelotowy zdecydowanie skraca czas wykonywanych prac i wyklucza ryzyko skoszenia otworów podczas wiercenia. Natomiast dzięki zastosowaniu specjalnego, dłuższego wkręta o tępym gwincie, koszulka nie jest rozcinana, a dybel jest rozparty do ostatniego zęba. W ten sposób mocowanie jest pewne i bezpieczne.

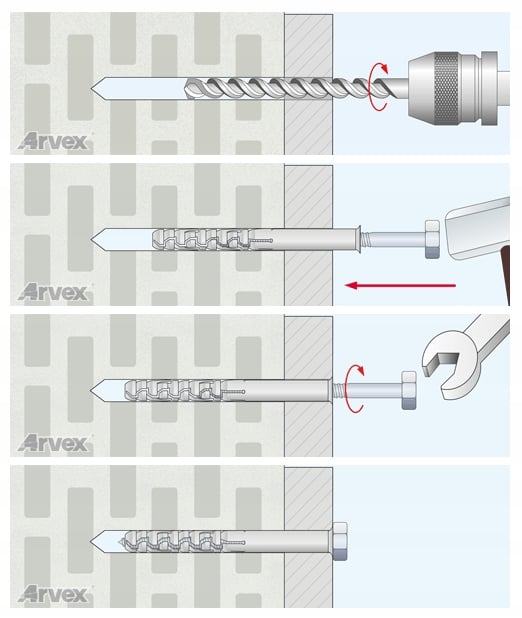

Instrukcja montażu krok po kroku:

• Bez stosowania udaru wiercimy w podłożu przez mocowany materiał otwory o średnicy i głębokości podanej w tabeli.
• Pobijając lekko młotkiem w łeb wkręta, umieszczamy dybel w otworze, aż do oparcia się kołnierza dybla na mocowanym materiale.
• Dokręcamy wkręt kluczem lub wkrętarką z odpowiednią końcówką.
• Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.

UWAGA

Zabronione jest podkładanie koszulki dybla pod mocowany materiał.
