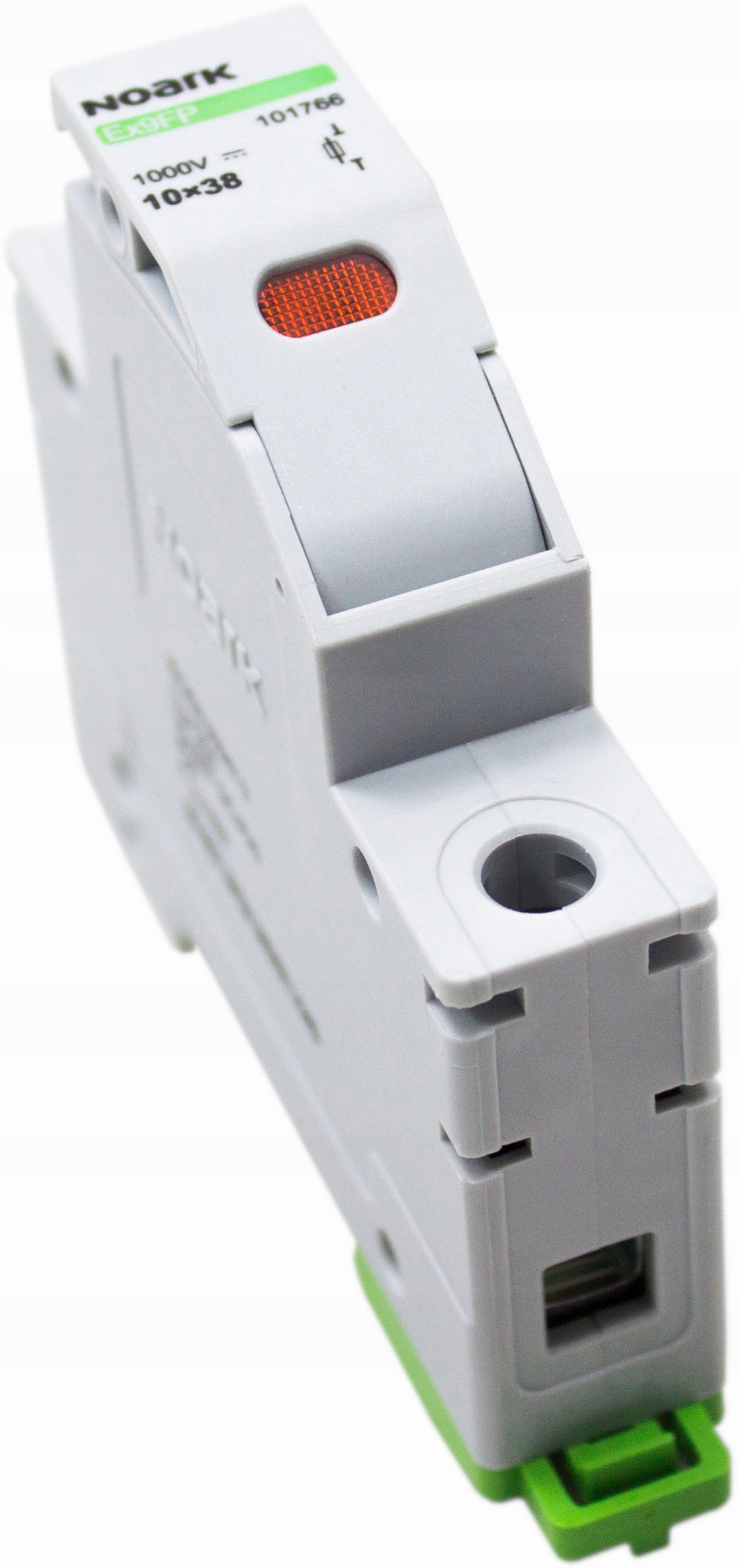

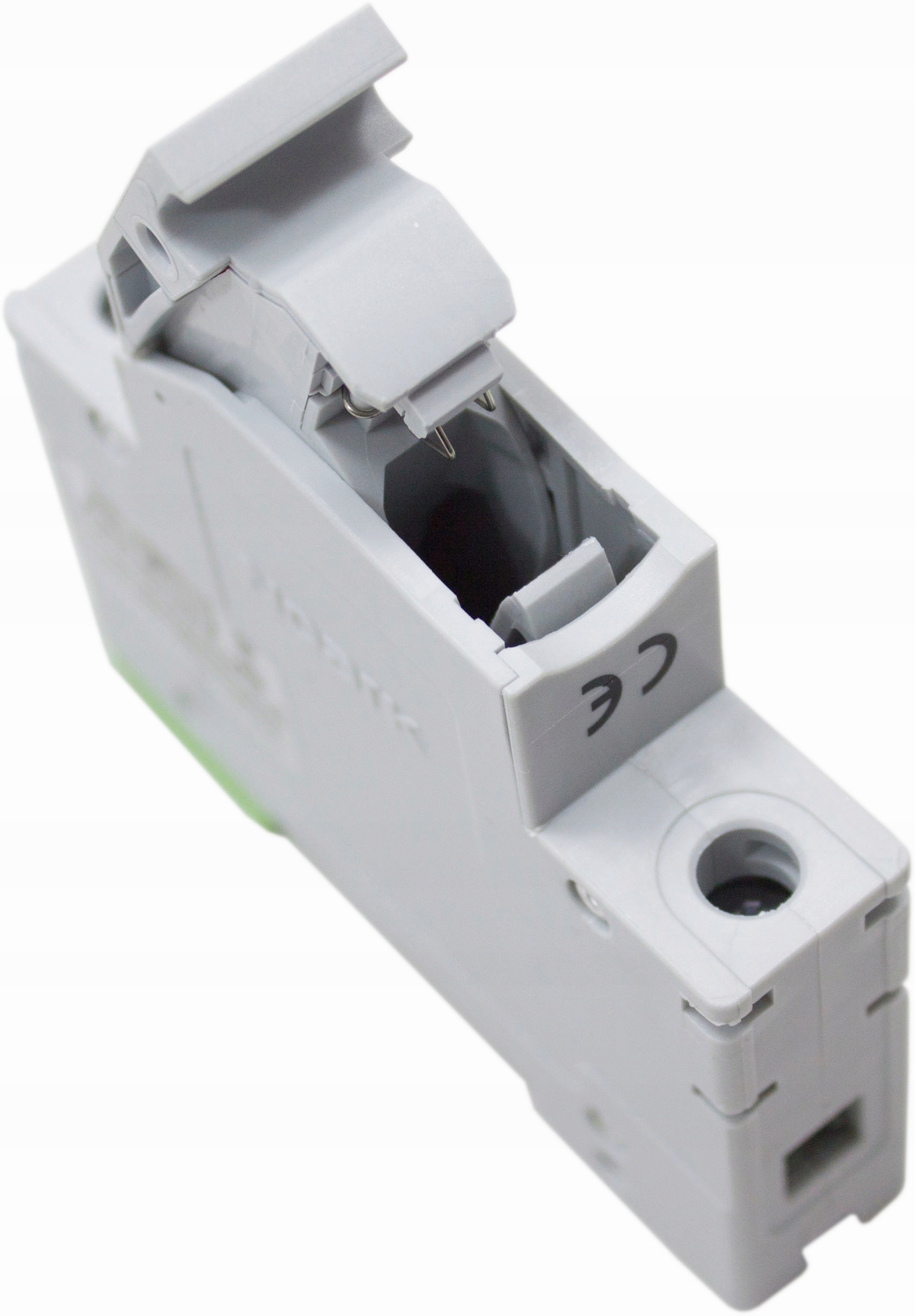

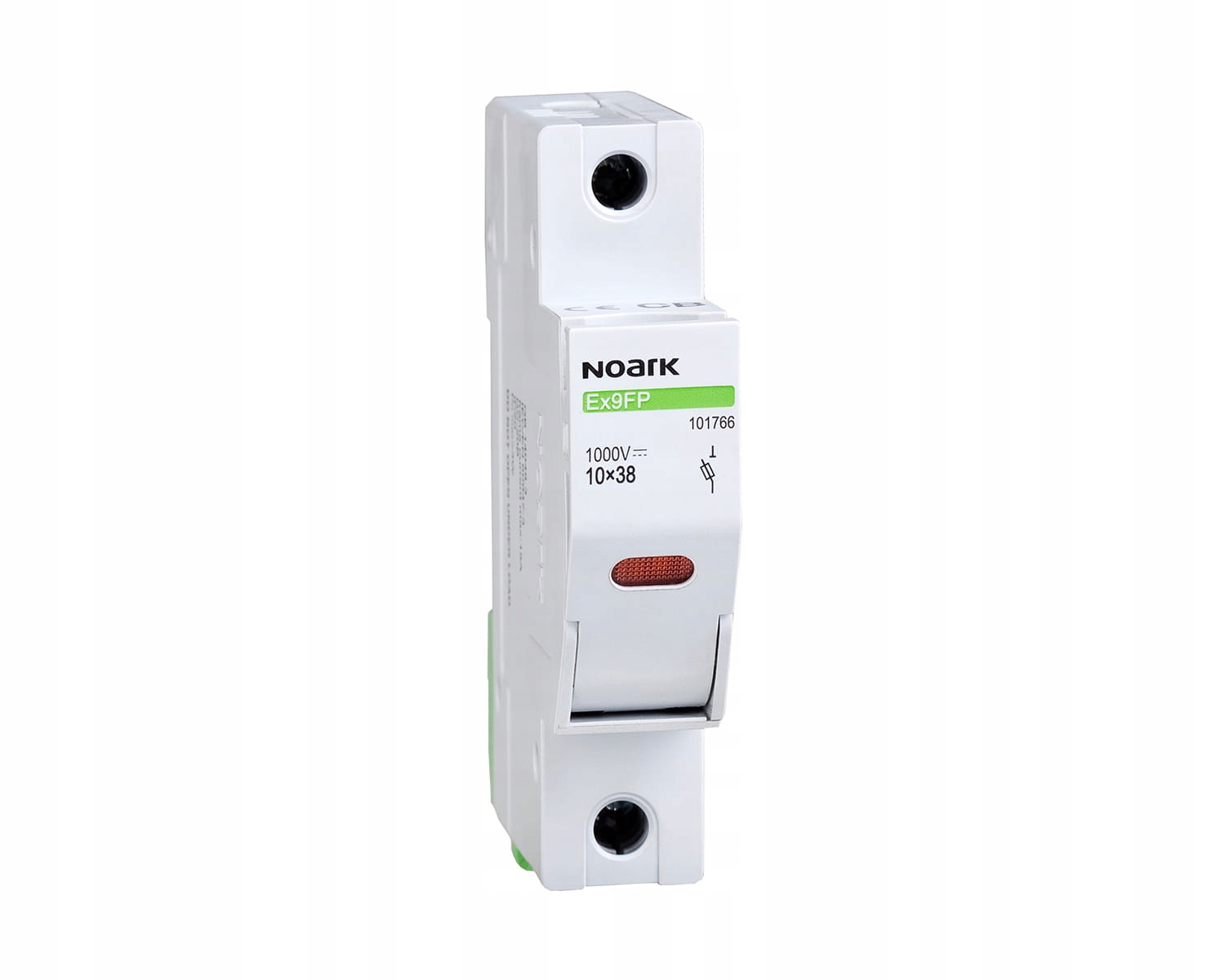

Podstawa Bezpiecznikowa 30A 1000V DC 1B Ex9FP

NOARK 101766 Ex9FP

Wtyczka Bezpiecznikowa Ex9FP do ochrony połączonych szeregowo paneli (stringów) w systemach fotowoltaicznych przed przeciążeniem i zwarciami.

Wtyczka ta może być również stosowana w standardowych aplikacjach prądu stałego o maksymalnym napięciu 1000V DC.

Przeznaczona dla cylindrycznych zekrętek bezpiecznikowych o rozmiarze 10 x 38 mm.

• Wtyczka bezpiecznikowa DC do aplikacji fotowoltaicznych
• Prąd zwarcia z zamontowaną zekrętką na poziomie 33 kA
• Prąd znamionowy 30 A
• Wskaźnik zadziałania
• Rozmiar zekrętki bezpiecznikowej 10 x 38 mm
• Kategoria użytkowania DC-20B

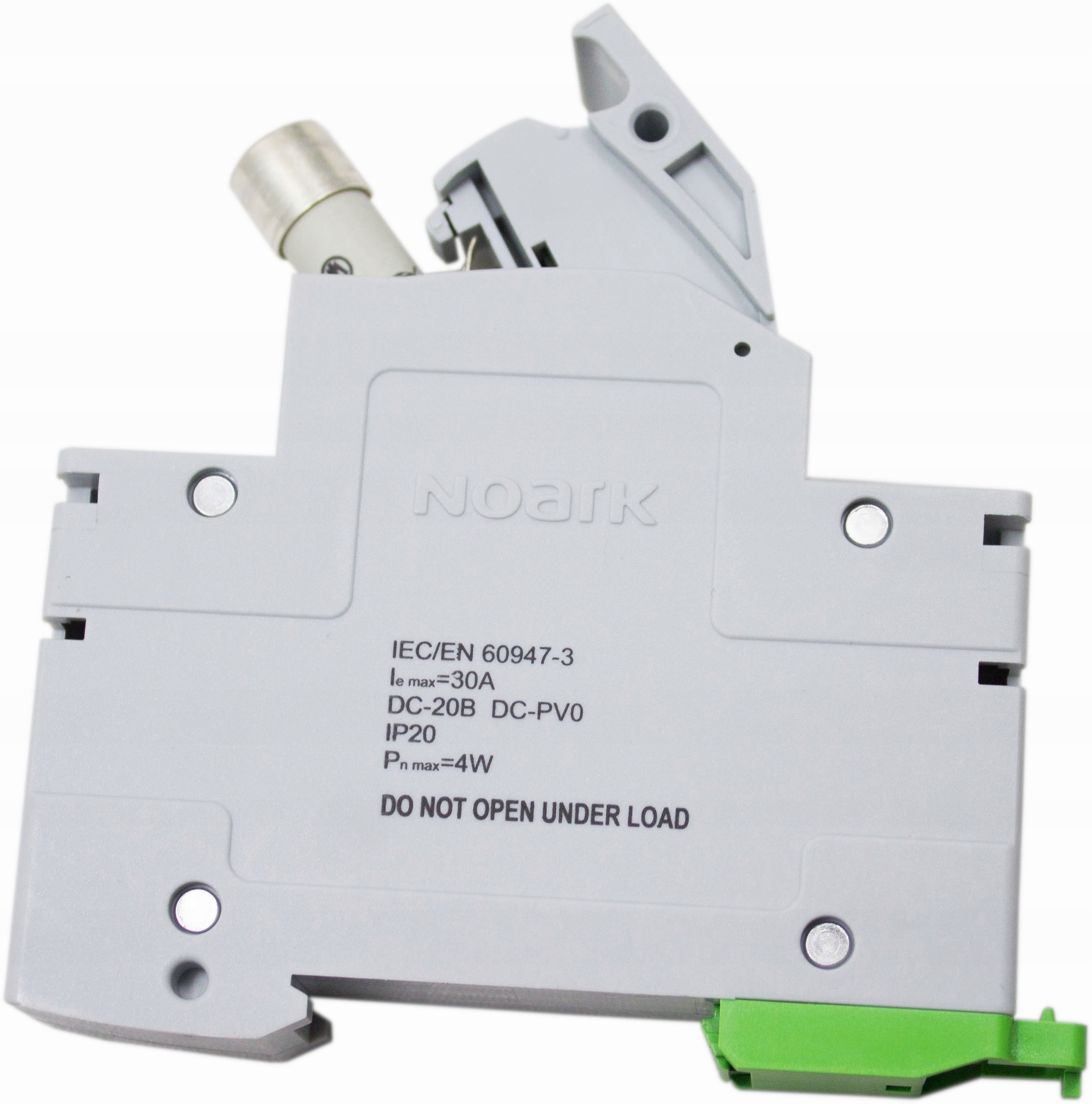

• Produkt zgodny ze standardem IEC/EN 60947-3
• Wymiar zekrętki bezpiecznikowej: 10 x 38 mm
• Napięcie znamionowe 1000 V DC
• Prąd znamionowy Ie DC-20B 1000 V DC do 30 A
• Liczba biegunów: 1
• Kategoria użytkowania: DC-20B
• Prąd zwarciowy: Icn 33 kA
• Maksymalna strata mocy zekrętek: 4 W

• Szerokość: 18 mm (na moduł)
• Wysokość: 83 mm (89 mm z uchwytem na listwę)
• Wielkość mechaniczna: 45 mm
• Montaż: Na standardowej szynie TS-35 mm
• Stopień ochrony: IP20
• Przekrój zacisków przyłączeniowych: 2,5 10 mm2
• Temperatura otoczenia: -30 - +70 °C
• Wysokość bezwzględna: 2000 m
• Odporność klimatyczna: 95 %
• Odporność na wilgoć i ciepło: klasa 2
• Stopień zanieczyszczenia: 3
• Klasa instalacji: III
