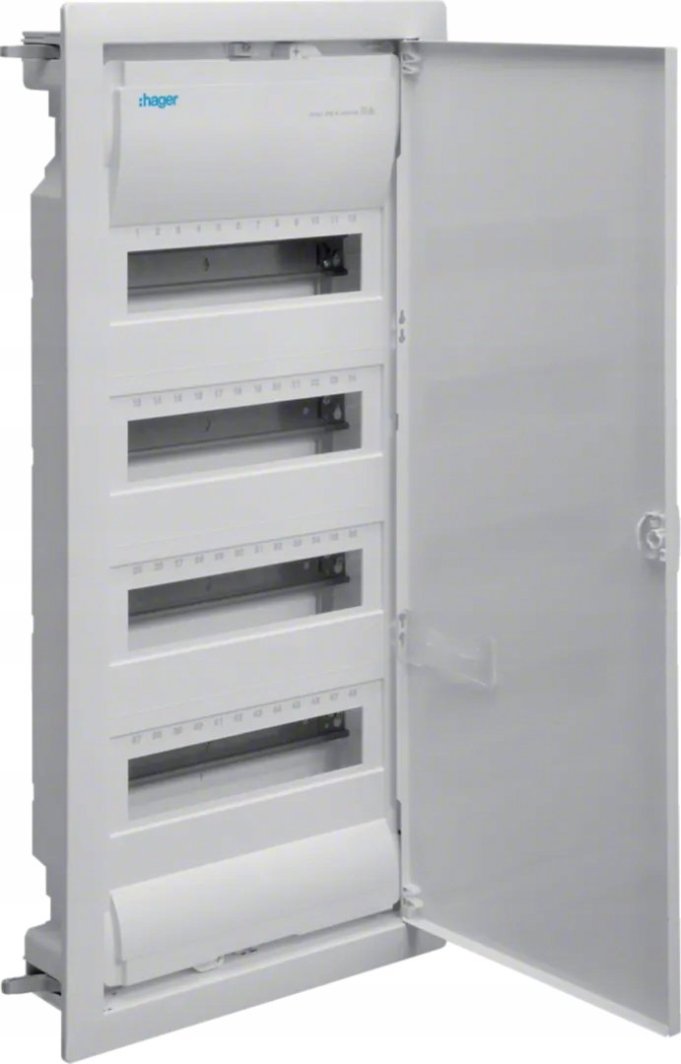

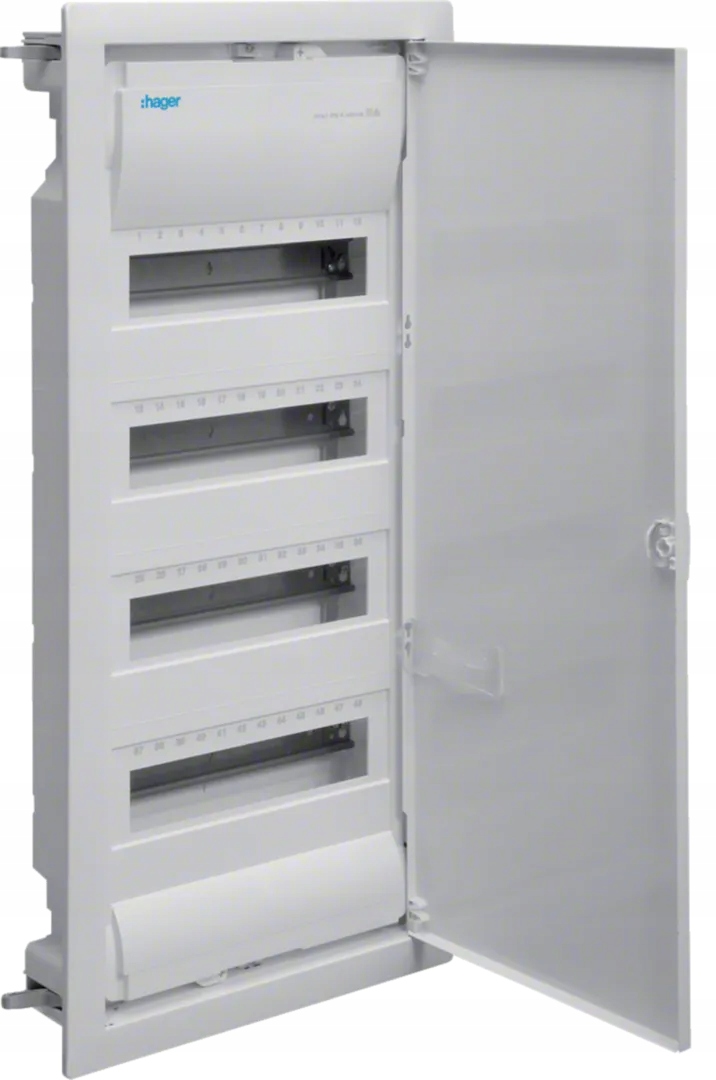

Hager Volta, Rozdzielnica podtynkowa do ścian karton / gips 4-rzędowa, 48-modułowa IP30, z drzwiami, VH48NC

Napięcie znamionowe

• Napięcie znamionowe: 400 - 400 V

Instalacja, montaż

• Nadaje się do użytku na zewnątrz: Nie
• Montaż: podtynkowy

Prąd elektryczny

• Prąd znamionowy: 63 A

Wyposażenie

• Liczba szyn: 4
• Liczba rzędów: 4
• Liczba pól: 1
• Z blokadą: Nie
• Z listwą zaciskową przewodu neutralnego: Tak
• Z listwą zaciskową uziemienia: Tak
• Z płytą montażową: Nie

Pojemność modułu

• Liczba modułów: 48
• Liczba modułów połówkowych 17,5 mm na szynę zaciskową: 96

Funkcje

• Z wejściem kablowym: Tak

Wymiary

• Wysokość: 5755,50 mm
• Szerokość: 348 mm
• Głębokość: 98 mm
• Wysokość montażowa: 721 mm
• Szerokość instalacji: 314 mm
• Głębokość instalacji: 89 mm
• Szerokość w jednostkach: 12

Pokrywa, drzwi

• Liczba drzwi obudowy: 1
• Liczba zamków: 0
• Z przezroczystą pokrywą/drzwiami: Nie

Łączność

• Rodzaj montażu: Mocowanie śrubowe

Materiał

• Materiał: Tworzywo sztuczne
• Numer: RAL 9010
• Kolor: Czysta biel

Klasa bezpieczeństwa

• Klasa ochrony: Klasa ochrony II
• Stopień ochrony: IP30
• Typ blokady: Blokada zatrzaskowa, bez blokady
• Test drutu żarowego: 850 °C

Rozdzielnice Volta

To nowoczesna koncepcja rozdziału energii elektrycznej, łącząca wiele praktycznych pomysłów, wykonana zgodnie z tradycją firmy Hager, gwarantującą od ponad 50 lat najwyższą jakość i innowacyjność w elektrotechnice. W nowej rozdzielnicy volta wprowadzono wiele nowych pomysłów, które pozytywnie przekładają się na codzienną pracę: oszczędność czasu potrzebnego do realizacji instalacji dzięki efektywnym krokom montażowym, większa przestrzeń okablowania, większa elastyczność w ofercie wyposażenia zacisków oraz więcej bezpieczeństwa podczas montażu dzięki nowym opatentowanym kotwom do ścian kartonowo-gipsowych.

Normy i bezpieczeństwo

Według wymogów obowiązujących norm, rozdzielnice Volta przeszły testy zgodności z PN-EN 61439-3. Zgodnie z tą częścią normy, rozdzielnice tablicowe DBO powinny mieć wytrzymałość IK05 dla zastosowań wewnętrznych i IK07 dla zastosowań zewnętrznych. Rozdzielnice Volta spełniają wymaganą wytrzymałość na poziomie IK07.

Osoby, które wybierają wyposażenie wewnętrzne dla rozdzielnicy, powinny zwrócić uwagę na fakt, że rozdzielnica Volta przeszła testy dla III kategorii przepięciowej, co oznacza, że jest odporna na impuls napięciowy o wartości 4kV. Ten parametr ma znaczenie przy doborze odpowiednich osłon przeciwnadprądowych.

W przypadku rozdzielnic montowanych w ścianach szkieletowych konieczne jest stosowanie obudów wykonanych ze specjalnego materiału. Takie rozdzielnice są poddawane testowi żarowy drutem do temperatury 850°C zgodnie z normą EN 60695-2-1. Materiał stosowany w rozdzielnicy Volta w wersji VHxxx spełnia ten warunek. Natomiast modele do zabudowy w ścianach trudnopalnych są testowane żarem drutu do temperatury 650°C. Rozdzielnice muszą być regularnie sprawdzane pod kątem wytrzymałości mechanicznej zgodnie z normą EN 50102/A1. Dodatkowo, firma Hager dbając o środowisko naturalne, stosuje tworzywa sztuczne o niskiej zawartości halogenu. Wszystkie produkty spełniają wymogi ROHS i WEEE.
