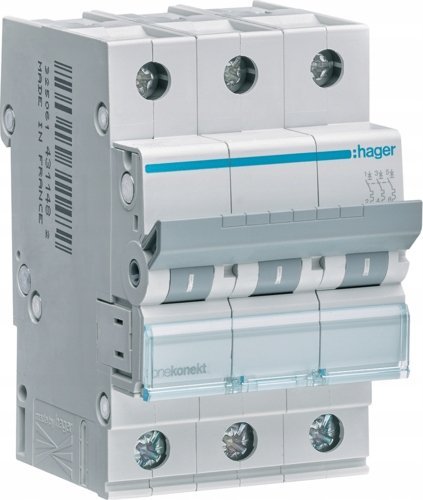

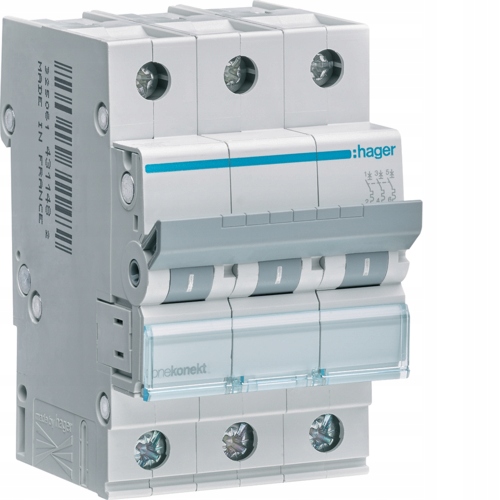

Wyłącznik nadprądowy Hager Polo MCN325E

Dane techniczne

• Konstrukcja
• Liczba biegunów chronionych: 3
• Liczba biegunów: 3 P
• Układ biegunów: 3 P
• Charakterystyka wyzwalania: C
• Charakterystyka elektryczna
• Częstotliwość: 50/60 Hz
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Typ napięcia zasilającego: AC
• Napięcie znamionowe łączeniowe Ue (AC): 230/400 V
• Napięcie
• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
• Prąd
• Zdolność wyłączania 400V (NF EN 60947-2): 10 kA
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kA
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Zdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kA
• Zdolność wyłączania 415V (NF EN 60947-2): 10 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5/10 In
• Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 7/15 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In
• Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In
• Prąd / Temperatura
• Znamionowy prąd przy temperaturze -15°C: 24,4 A
• Znamionowy prąd przy temperaturze -20°C: 24,9 A
• Znamionowy prąd przy temperaturze 0°C: 23,1 A
• Znamionowy prąd przy temperaturze 10°C: 22,1 A
• Znamionowy prąd przy temperaturze -10°C: 24 A
• Znamionowy prąd przy temperaturze 15°C: 21,6 A
• Znamionowy prąd przy temperaturze 20°C: 21,1 A
• Znamionowy prąd przy temperaturze 25°C: 20,5 A
• Znamionowy prąd przy temperaturze -25°C: 25,3 A
• Znamionowy prąd przy temperaturze 30°C: 20 A
• Znamionowy prąd przy temperaturze 35°C: 19,4 A
• Znamionowy prąd przy temperaturze 40°C: 18,7 A
• Znamionowy prąd przy temperaturze 45°C: 18 A
• Znamionowy prąd przy temperaturze 5°C: 22,6 A
• Znamionowy prąd przy temperaturze -5°C: 23,5 A
• Znamionowy prąd przy temperaturze 50°C: 17,3 A
• Znamionowy prąd przy temperaturze 55°C: 16,6 A
• Znamionowy prąd przy temperaturze 60°C: 15,8 A
• Znamionowy prąd przy temperaturze 65°C: 15 A
• Znamionowy prąd przy temperaturze 70°C: 14,1 A
• Współczynnik korekcyjny prądu
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1,1
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1,2
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1,5
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1
• Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
• Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
• Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
• Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85
• Moc
• Straty mocy na biegun dla prądu znamionowego: 3,1 W
• Całkowite straty mocy dla prądu znamionowego: 8,9 W
• Wytrzymałość
• Wytrzymałość elektryczna (liczba cykli): 4000
• Wytrzymałość mechaniczna (liczba cykli): 20000
• Wymiary
• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 52,5 mm
• Instalacja / Montaż
• Moment dokręcający: 2,8 Nm
• Podłączenie
• Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²
• Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²
• Rodzaj przyłącza: ze śrubą
• Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1/25 mm²
• Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1/35 mm²
• Norma
• Norma: EN 60898-1
• Dyrektywa europejska WEEE: dotyczy
• Bezpieczeństwo
• Stopień ochrony: IP20
• Warunki użytkowania
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Temperatura robocza: -25 … 70 °C
• Klasa ograniczenia energii I²t.: 3
• Temperatura przechowywania/transportu: -25 … 80 °C
