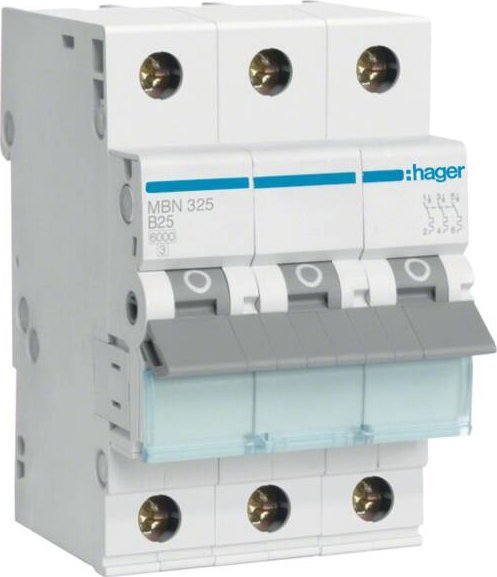

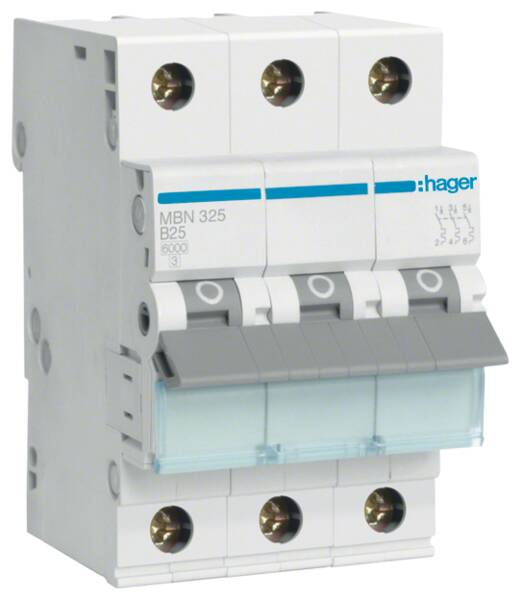

Hager, Wyłącznik automatyczny, 3-biegunowy, 6kA, charakterystyka B, 25A, MBN325

Dane techniczne

Prąd elektryczny

• Prąd znamionowy: 50 A
• Graniczna zdolność wyłączania prądu zwarciowego Icu przy 400 V AC IEC 60947-2: 10 kA
• Prąd znamionowy przy -15°C: 30,5 A
• Prąd znamionowy przy -10°C: 29,9 A
• Prąd znamionowy przy -5°C: 29,3 A
• Prąd znamionowy przy 0°C: 28,8 A
• Prąd znamionowy przy 5°C: 28,2 A
• Prąd znamionowy przy 10°C: 27,6 A
• Prąd znamionowy przy 15°C: 26,9 A
• Prąd znamionowy przy 20°C: 26,3 A
• Prąd znamionowy przy 25°C: 25,7 A
• Prąd znamionowy przy 30°C: 25 A
• Prąd znamionowy przy 35°C: 24,3 A
• Prąd znamionowy przy 40°C: 23,5 A
• Prąd znamionowy przy 45°C: 22,7 A
• Prąd znamionowy przy 50°C: 21,9 A
• Prąd znamionowy przy 55°C: 21,1 A
• Prąd znamionowy przy 60°C: 20,2 A
• Prąd znamionowy przy 65°C: 19,3 A
• Prąd znamionowy przy 70°C: 18,3 A

Architektura

• Biegun typu: 3P
• Charakterystyka wyzwalania: B

Pojemność

• Liczba modułów: 3

Główne parametry elektryczne

• Zdolność wyłączania Icn AC zgodnie z IEC 60898-1: 6 kA
• Nominalny moment obrotowy górnego zacisku: 2,80 - 2,80 Nm
• Nominalny moment obrotowy dolnego zacisku: 2,80 - 2,80 Nm

Napięcie

• Znamionowe napięcie robocze Ue: 230 - 400 V
• Typ napięcia zasilania: AC
• Napięcie izolacji Ui: 500 V
• Odporność na napięcie udarowe: 4000 V

Częstotliwość

• Częstotliwość: 50 - 60 Hz

Podłączenie

• Przekrój połączenia wejścia i śrubami, z przewodem stałym przewód: 1 - 35 mm²
• Przekrój połączenia wejścia i wyjścia śrubami, z przewodem elastycznym przewód: 1 - 25 mm²
• Przekrój podłączenia wejścia za pomocą śrubami, z elastycznym przewodem: 1 - 25 mm²
• Przekrój połączenia wejścia z ze śrubami, z przewodem stałym: 1 - 35 mm²

Instalacja, montaż

• Nominalny moment obrotowy: 2,80 - 2,80 Nm
• Typ dolnego zacisku przyłączeniowego dla modułowych: biconnect
• Typ górnego zacisku przyłączeniowego dla urządzeń modułowych urządzenia: Połączenie śrubowe
• Opcja montażu 360°: Tak

Stopień bezpieczeństwa

• Stopień ochrony: IP20

Warunki pracy

• Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2: 2
• Klasa ograniczenia energii I²t: 3
• Ochrona przed wilgocią: Dla wszystkich obszarów klimatycznych
• Temperatura pracy: -25 - 70 °C

Moc znamionowa

• Całkowite rozproszenie mocy przy prądzie znamionowym: 10,10 W

Łączność.

• Typ połączenia/złącza: Połączenie śrubowe
• Wyrównanie górnego zacisku przyłączeniowego dla urządzeń modułowych: Wyrównane zaciski
• Wyrównanie dolnego zacisku przyłączeniowego dla urządzeń modułowych: Wyrównane zaciski

Wymiary

• Wysokość: 83 mm
• Szerokość: 52,50 mm
• Głębokość: 70 mm
