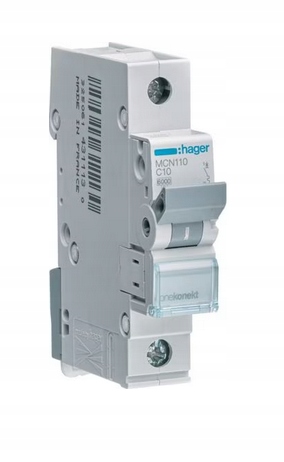

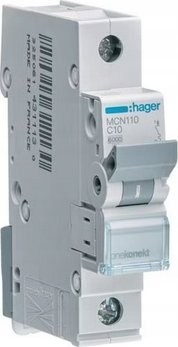

Hager Wyłącznik nadprądowy 1-biegunowy 6kA, C 10A, MCN110

Konstrukcja

• Liczba biegunów: 1P

Konfiguracja

• Liczba modułów: 1

Charakterystyka elektryczna

• Znamionowa zdolność wyłączania zwarciowego Icn AC zgodnie z IEC60898-1: 6 kA
• Znamionowe napięcie pracy Ue: 230 / 400 V
• Rodzaj napięcia zasilania: AC
• Częstotliwość: 50/60

Napięcie

• Znamionowe napięcie izolacji: 500 V
• Znamionowe napięcie udarowe wytrzymywane: 4000 V

Prąd

• Prąd znamionowy: 10 A
• Znamionowa zdolność łączeniowa Ics AC zgodnie z IEC 60898-1: 6 kA
• min/maxi wartość progowa temperatury AC operacja: 1,13 / 1,45 In
• Magnetyczny prąd regulacyjny: 3 / 5 In
• Znamionowa zdolność wyłączania zwarciowego Icn poniżej 230 V AC zgodnie z IEC60898-1: 6 kA
• Znamionowe maksymalne zwarcie pojemność Icu poniżej 230V AC IEC 60947-2: 6 kA

Prąd/Temperatura

• Rating current -25°C: 13.4 A
• Rating current -20°C: 13.1 A
• Rating current -15°C: 12.8 A
• Rating current -10°C: 12.54 A
• Rating current -5°C: 12.21 A
• Rating current 0°C: 11.91 A
• Rating current 5°C: 11.61 A
• Rating current 10°C: 11.31 A
• Rating current 15°C: 11.01 A
• Rating current 20°C: 10.72 A
• Rating current 25°C: 10.42 A
• Rating current 30°C: 10 A
• Rating current 35°C: 9.82 A
• Rating current 40°C: 9.52 A
• Rating current 45°C: 9.22 A
• Rating current 50°C: 9 A
• Rating current 55°C: 8.63 A
• Rating current 60°C: 8.33 A
• Rating current 65°C: 8.03 A
• Rating current 70°C: 7.73 A

Wymiary

• Głebokość zainstalowanego produktu: 70mm
• Wysokość zainstalowanego produktu: 83mm
• Szerokość zainstalowanego produktu: 17,5mm

Częstotliwość

• Częstotliwość: 50/60Hz

Moc

• Całkowita utrata mocy poniżej IN: 1,63 W
• Straty mocy na biegun przy In: 1,63 W

Wytrzymałość

• Wytrzymałość elektryczna w liczbie cykli: 4000
• Liczba operacji mechanicznych: 20000

Montaż

• Rodzaj przyłącza górnego do urządzeń modułowych: ze śrubą
• Moment dokręcania: 2,8Nm
• Rodzaj przyłącza dolnego dla modułów urządzenia: BIconnect

Podłączenie

• Przekrój przyłącza. elastyczny przewód: 1 / 25mm²
• Przekrój przyłącza. przewód sztywny: 1 / 35mm²
• Przekrój przyłącza wejścia i wyjście ze śrubami, do przewodów masywnych: 1 / 35 mm²
• Przekrój przyłączeniowy wejścia i wyjścia ze śrubami, do przewodu giętkiego: 1 / 25 mm²
• Rodzaj połączenia: ze śrubą

Normy

• Norma: EN 60898-1
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony IP: IP20

Warunki użytkowania

• Temperatura pracy: -25…70°C
• Stopień zanieczyszczenia wg IEC 60664 /IEC 60947-2: 2
• Klasa ograniczenia energii I²t: 3
• Wysokość: 2000 m
• Ochrona przed wilgocią: w każdym klimacie
• Temperatura przechowywania/transportu: -25…80 °C
