OPIS PRODUKTU

-  do monitorowania poziomu wody deszczowej,

- z możliwością regulacji czułości,

- dwustanowy (min/max),

- 3 x sonda PZ2.

Typowe zastosowanie przekaźnika PZ-829  to wykrywanie obecności przewodzącej prąd elektryczny cieczy na  zdefiniowanych poziomach zalania.

Umożliwia utrzymanie najmniejszej i największej ilości kontrolowanej cieczy w zakresie, który jest określony przez użytkownika.

SPECYFIKACJE TECHNICZNE

• Napięcie zasilania: 230 V AC
• Element wykonawczy: 2 × przekaźnik
• Maksymalny prąd obciążenia: 2 × 16 A
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: TAK
• Regulacja czułości: od 1÷100 kΩ
• Współpraca z wodą deszczową: TAK
• Napięcie wyjść pomiarowych: 6 V
• Typ sondy zamocowania: 3 x PZ2
• Opóźnienie przełączania styku dla punktu MIN: 1÷2 s
• Opóźnienie przełączania styku dla punktu MAX: maks. 5 s
• Zaciski sond: oddzielające od sieci przez transformator
• Przyłącze: śrubowe zaciski 4,0 mm²
• Moment dokręcania: 0,5 Nm
• Wymagane natężenie prądu: 1,1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

JAK DZIAŁA

Jak tylko poziom cieczy spadnie do minimalnego poziomu (tj. elektrody MIN i COM są odseparowane) styk MIN zostanie przełączony w pozycję 11-12, a styk MAX pozostanie w pozycji 8-9. Kiedy poziom cieczy osiągnie maksymalny poziom (elektrody MAX i COM są połączone)  styk MIN zostanie przełączony w pozycję 11-10, a styk MAX w pozycję 8-7.

Sposób podłączenia sond

Sondy elektrodowe (3 szt.) podłączane przewodem o średnicy żyły do 1 mm²  oraz  o maksymalnej długości 100 m.

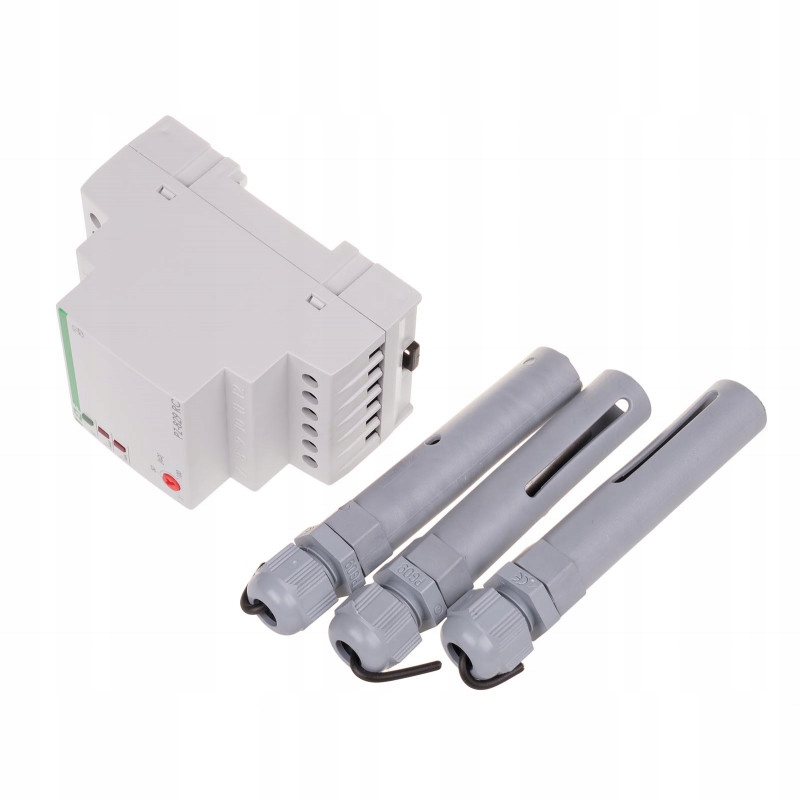

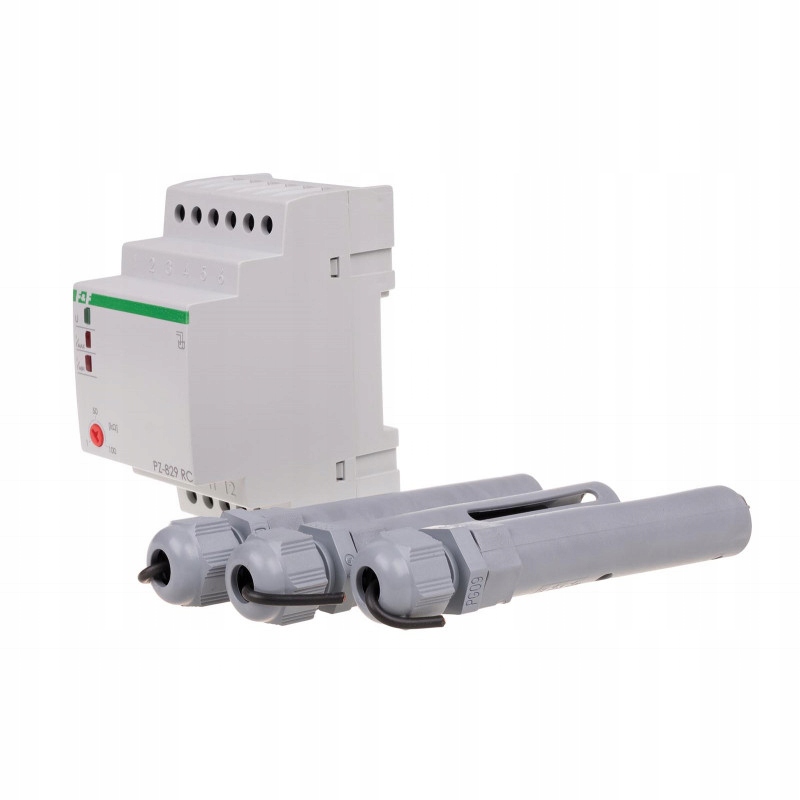

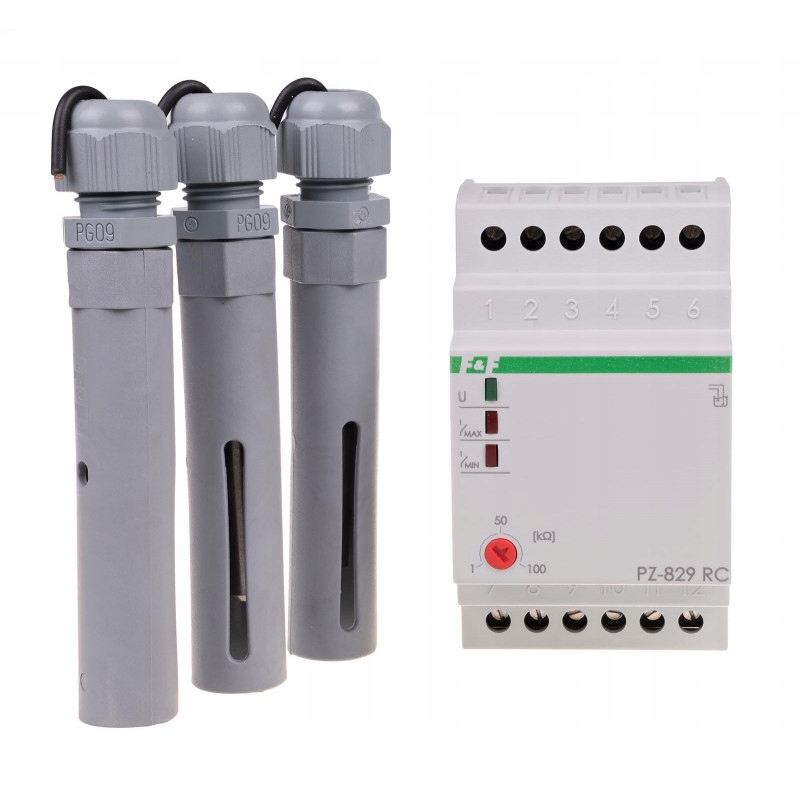

Przekaźnik sprzedawany z sondą PZ2

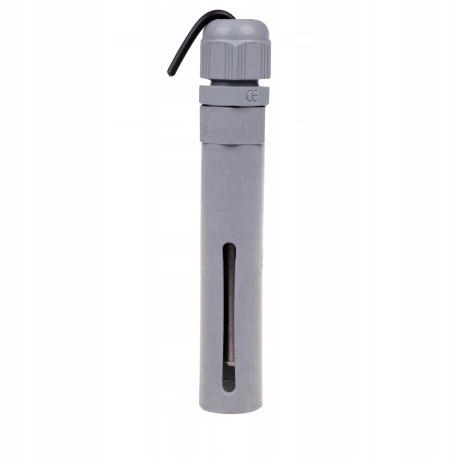

Sonda przeznaczona do pracy z przekaźnikami do monitorowania cieczy.
