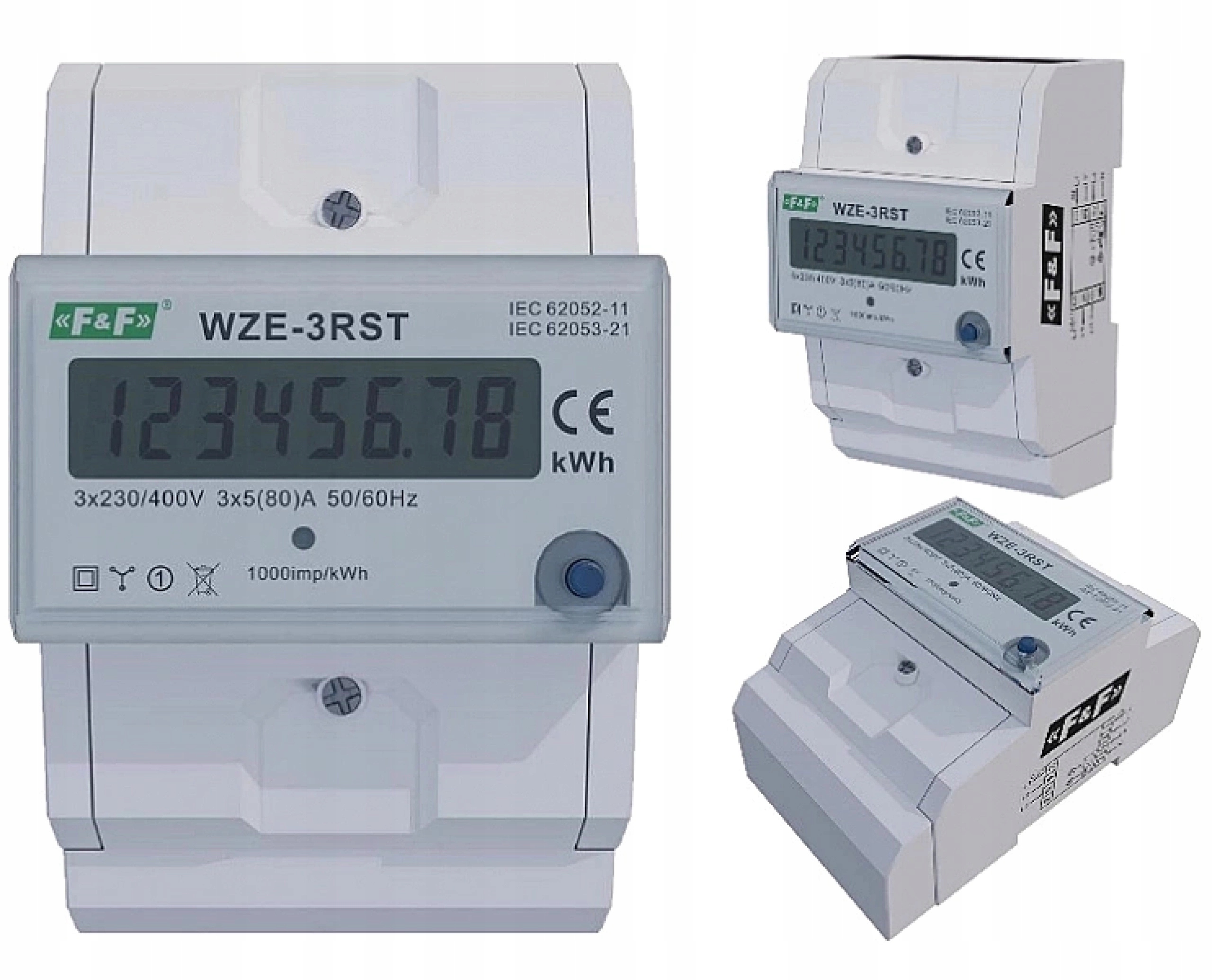

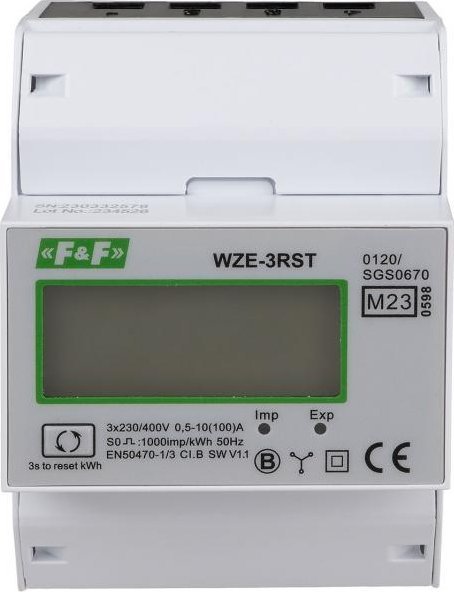

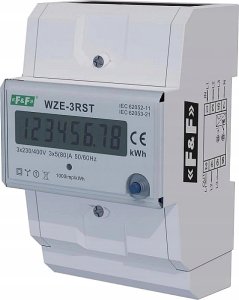

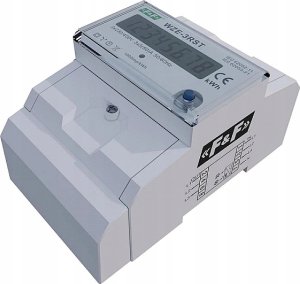

F&F Licznik energii elektrycznej 3-fazowy WZE-3RST reset

Trójfazowy Licznik zużycia energii elektrycznej

F&F WZE-3 RST

✔️ Trójfazowy licznik energii elektrycznej z dwoma wskaźnikami zużycia energii na wyświetlaczu LCD.

✔️ Możliwość zerowania stanu licznika pomocniczego

✔️ Montaż na szynie TH35 Din

✔️ Licznik posiada certyfikat zgodności z MID.

✔️ Mierzone wartości: Energia czynna zużyta [kWh]

Zestaw zawiera

• 1 szt. Trójfazowy licznik energii elektrycznej WZE-3-RST
• Instrukcja obsługi w języku polskim

Zasada działania

➡️ Wskaźnik WZE-3 RST jest przyrządem do pomiaru zużycia energii w układzie 3-fazowym, 4-przewodowym wyposażonym w osobny, resetowalny licznik energii.

➡️ Specjalny układ elektroniczny generuje impulsy proporcjonalne do pobieranej energii elektrycznej w każdej fazie pod wpływem przepływającego prądu i napięcia.

➡️ Suma impulsów z trzech faz sygnalizowana jest miganiem diody LED, a wartość całkowitej pobranej energii trójfazowej jest wyświetlana na segmencowym wyświetlaczu LCD.

➡️ Cyfry po przecinku oznaczają setne części kWh (0,01 kWh = 10 Wh).

➡️ Wskaźnik posiada 1-rzędowy wyświetlacz LCD umożliwiający wyświetlanie sumarycznego zużycia energii lub zużycia energii od ostatniego zresetowania licznika.

➡️ Licznik kasowalny jest oznaczany na wskaźniku znakiem [r] na pierwszym segmencie wyświetlacza.

➡️ Aby przełączyć się między wyświetlaniem licznika kasowalnego i całkowitego wystarczy krótko nacisnąć przycisk na elewacji urządzenia.

➡️ Aby powrócić do licznika energii całkowitej, należy ponownie krótko nacisnąć przycisk na elewacji urządzenia.

Resetowanie wartości pomocniczego licznika

➡️ Urządzenie jest wyposażone w resetowalny, dodatkowy licznik energii.

➡️ Aby zresetować wartość licznika, należy przejść do odczytu licznika kasowalnego, a następnie przez około 5 sekund przytrzymać przycisk na froncie urządzenia.

➡️ To spowoduje powrót licznika pomocniczego do wartości początkowej (0000000,0), przy jednoczesnym zachowaniu wartości licznika całkowitego.

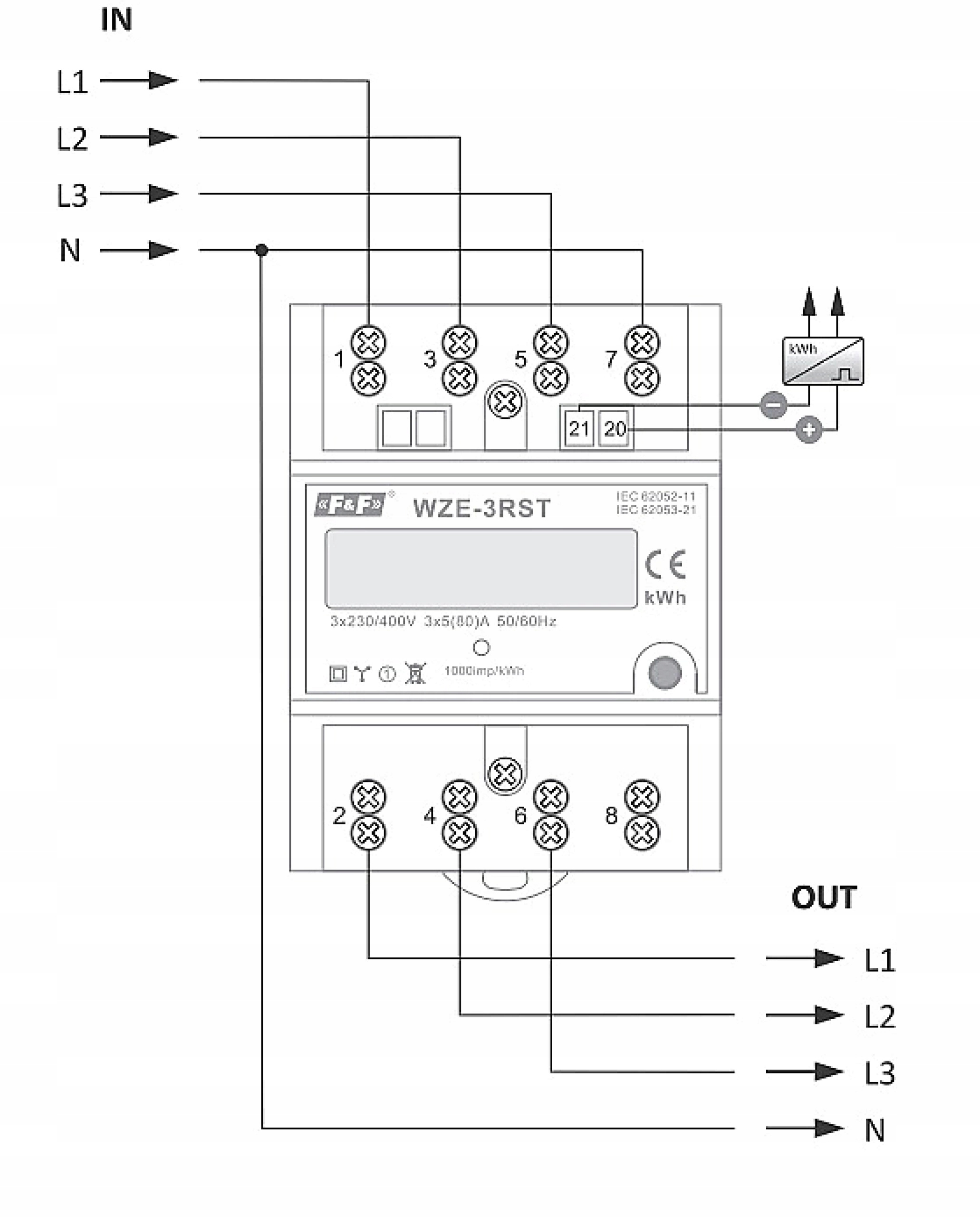

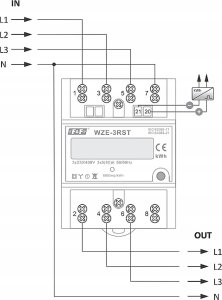

Montaż

1. Wyłączyć zasilanie w rozdzielnicy.
2. Zamontować licznik w skrzynce rozdzielczej.
3. Otworzyć osłony zacisków.
4. Podłączyć zasilanie do zacisków 1 (L1 IN), 3 (L2 IN), 5 (L3 IN).
5. Podłączyć obwód mierzony lub pojedynczy odbiornik do zacisków 2 (L1 OUT), 4 (L2 OUT), 6 (L3 OUT).
6. Podłączyć przewód N do zacisku 7.
7. Podłączyć dodatkowy odbiornik impulsowy pod zaciski 20 (+) i 21 (–). Zaciski znajdują się pod górną osłonką zacisków miernika.
8. Nałożyć osłonki zacisków licznika.

Dane techniczne

• Typ: trójfazowy
• Instalacja: 3-fazowa, 4-przewodowa
• Protokół komunikacyjny: brak
• Napięcie referencyjne: 3×230/400 V
• Prąd bazowy: 3×5 A
• Prąd maksymalny: 3×80 A
• Minimalny prąd rejestrowany: 0,02 A
• Zakres pomiaru napięcia: 160÷265 V
• Dokładność pomiaru zgodnie z IEC62052-11, IEC62053-21: klasa 1
• Pobór energii przez licznik: 8 VA; 0,4 W
• Max zakres licznika: 0÷999999,99 kWh
• Stała licznika: 1000 imp/kWh
• Sczytywanie sygnalizowane przez: czerwoną diodę LED
• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie na podłączenie SO+ SO-: maks. 27 V DC
• Prąd na podłączenie SO+ SO-: 20 mA
• Czas impulsu SO+ SO-: 35 ms
• Przyłącze: zaciski śrubowe 16 mm²
• Temperatura pracy: -20÷50°C

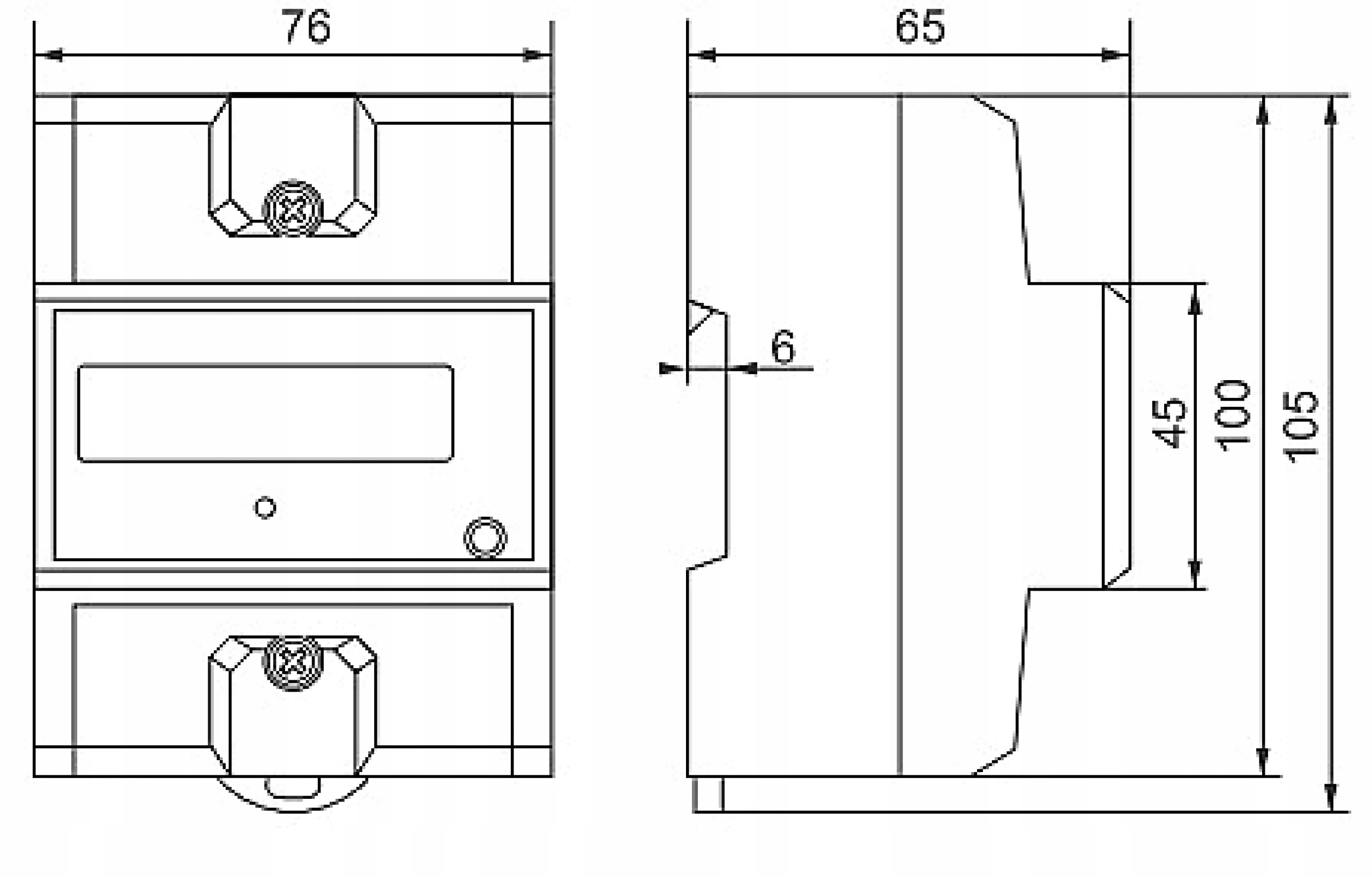

• Wymiary: 4,5 modułu (75 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: (wewnątrz pomieszczeń) IP51
