Eti-Polam Wkładka topikowa przemysłowa WT-00/gG 40A NH00 gG 004111134

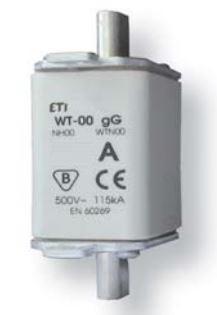

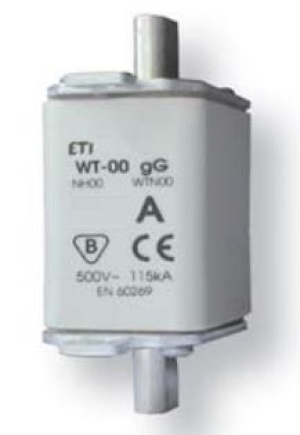

Wkładka topikowa przemysłowa WT-00/gG 40A NH00 gG 004111134

• Napięcie znamionowe: 500V AC
• Prąd znamionowy: 40 A
• Rozmiar: NH00
• Charakterystyka: zwłoczna gG
• Znamionowa zdolność zwarciowa: 115 kA
• Wkładka topikowa przemysłowa przeznaczona do ochrony instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń
• Parametry elektryczne i gabaryty zewnętrzne są zgodne z wymaganiami następujących norm: PN-93/E-06160, PN, IEC-269, VDE 0636
• Wkładka topikowa przemysłowa mocowana w podstawach bezpiecznikowych przypomocy izolacyjnego uchwytu

Zalety:

• Bardzo mały współczynnik odporne na udary mechaniczne
• Korpus wkładki wykonany ze steatytu
• Srebrzone styki nożowe


Budowa:

• Korpus wkładki topikowej wykonany jest z pełnowartościowego steatytu, który jest bardzo odporny na obciążenia termiczne
• Pokrywy wykonane z aluminium są trwalej odporne na korozję
• W wewnętrznej części ceramicznego korpusu umieszczony jest element topikowy z miedzi, który przymocowany jest do specjalnie przygotowanej wewnętrznej części styku nożowego
• Ponadto wnętrze korpusu ceramicznego wypełnione jest piaskiem kwarcowym o dokładnie dobranej granulacji
• Styki nożowe wykonane są zarówno z miedzi jak i mosiądzu,a chronione są warstwą srebra
