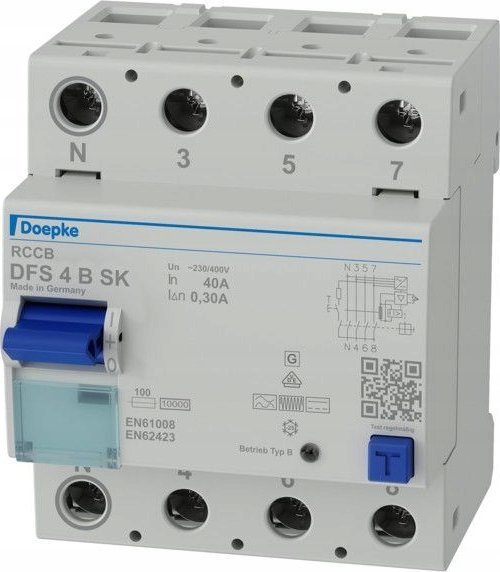

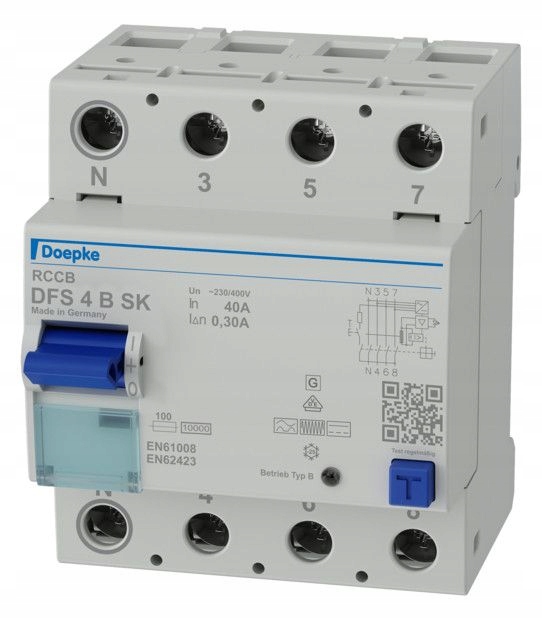

Doepke FI circuit breaker B DFS 40/4/0.3 B SK Allstromse

Pozostałe wyłączniki różnicowoprądowe (RCCB) są komponentami do wdrożenia środka ochrony "Ochrona przez automatyczne odłączanie zasilania" zgodnie z wymaganiami normy VDE 0100 Część 410 lub odpowiednimi międzynarodowymi przepisami dotyczącymi instalacji. Urządzenia z serii DFS 4 to kompaktowe dwu- lub czteropolowe wyłączniki różnicowoprądowe. W standardowej wersji zajmują tylko cztery jednostki podziału. Podczas gdy wersja DFS 4 została zaprojektowana do trójfazowych sieci prądu przemiennego i pulsacyjnego dla prądów różnicowoprądowych, ale można ją również stosować w sieciach jednofazowych, istnieją specjalne warianty do pracy jedno- lub trójfazowej w wersjach czułych na prąd przemienny (typ B, typ B+). Mimo kompaktowych wymiarów dostępne są różne prądy zadziałania i charakterystyki znamionowe o prądach znamionowych do 125 A, zależnie od wersji. Wszystkie urządzenia są dostępne w wersji "HD", która jest szczególnie odpowiednia do użytku w trudnych warunkach (tunele, baseny itp.). Posiadają również duże zaciski podwójnego piętra do zamontowania przewodów o dużym przekroju poprzecznym, praktyczny przełącznik wielofunkcyjny i można je oznaczać gotowymi etykietami za pomocą bezpłatnego oprogramowania. DFS 2 i DFS 4 o charakterystyce różnicowoprądowej B wykrywają płaskie prądy różnicowoprądowe DC oraz wszystkie inne prądy różnicowoprądowe typu B zgodnie z normą IEC 60755. Wymagane napiecie zasilania jest pobierane z napięcia sieciowego. Poprawne dostarczenie napięcia jest zapewnione, jeśli napięcie między przewodnikami sieci wynosi 50 V. Prądy powodujące wyłączenie są wykrywane niezależnie od napięcia sieciowego. Ponadto, te wyłączniki różnicowoprądowe bezdyskusyjnie wykrywają prądy różnicowoprądowe o wszystkich częstotliwościach do 100 kHz. Dzięki temu dużemu zakresowi wykrywania prądu różnicowoprądowego znacznie przekraczają wymagania standardów budowlanych dla wyłączników różnicowoprądowych typu B. Ochrona przed awariami zgodnie z VDE 0100 Część 410 jest zapewniana z odpowiednim rezystancją uziemienia w całym zakresie częstotliwości wykrywania prądu różnicowoprądowego. Dla wyłączników różnicowoprądowych o charakterystyce SK, odpowiedź na częstotliwość prądu zadziałania jest zaprojektowana tak, aby prądy różnicowoprądowe o wysokich częstotliwościach, np. B. w zakresie częstotliwości zegara inwerterów i przetworników częstotliwości, można rejestrować przy znacznie zmniejszonej wrażliwości w porównaniu do częstotliwości znamionowej. To w dużej mierze eliminuje niepożądane wyzwalanie spowodowane prądami wyciekowymi. Jednak w zależności od znamionowego prądu różnicowoprądowego wyłącznika (0,03 A, 0,1 A lub 0,3 A), ochrona przeciwpożarowa jest zapewniana tylko dla prądów różnicowoprądowych o częstotliwościach do 1000 Hz, 300 Hz lub 100 Hz, podczas gdy urządzenia z odpowiedzią na częstotliwość wyłączania B+ lub NK oferują ten poziom ochrony w całym zakresie częstotliwości wyzwalania do 20 kHz lub 100 kHz. Standardowe urządzenia są przeznaczone do monitorowania obwodów o znamionowym napięciu 230 V lub 400 V i znamionowej częstotliwości 50 Hz. Właściwości: - - wysoka odporność na przecieki prądu i awarie związane z wolnym czasem przekaźnikowym - spełnia wymagania przepisów budowlanych VDE 0664-10, VDE 0664-40, OVE-ONORM E 8601 - czułość na wszelkie prądy różnicowoprądowe o częstotliwościach i mieszanych częstotliwościach od 0 Hz (płynny prąd stały) do 100 kHz - kompatybilność elektromagnetyczna zgodnie z VDE 0664-30 i VDE 0839-6-2 (odporność na zakłócenia dla zastosowań przemysłowych) - Wysoka dostępność detekcji prądów różnicowoprądowych płynnych prądów stałych i prądów zmiennych o częstotliwościach 50-60 Hz dzięki pełnej funkcjonalności przy napięciach sieciowych wynoszących co najmniej 50 V AC na dowolnym z dwóch przewodników aktywnych - Wyłączanie niezależne od napędu sieciowego dla prądów różnicowoprądowych typu A - małe rozmiary dla wszystkich prądów znamionowych - wysokie wartości zwarciowe
