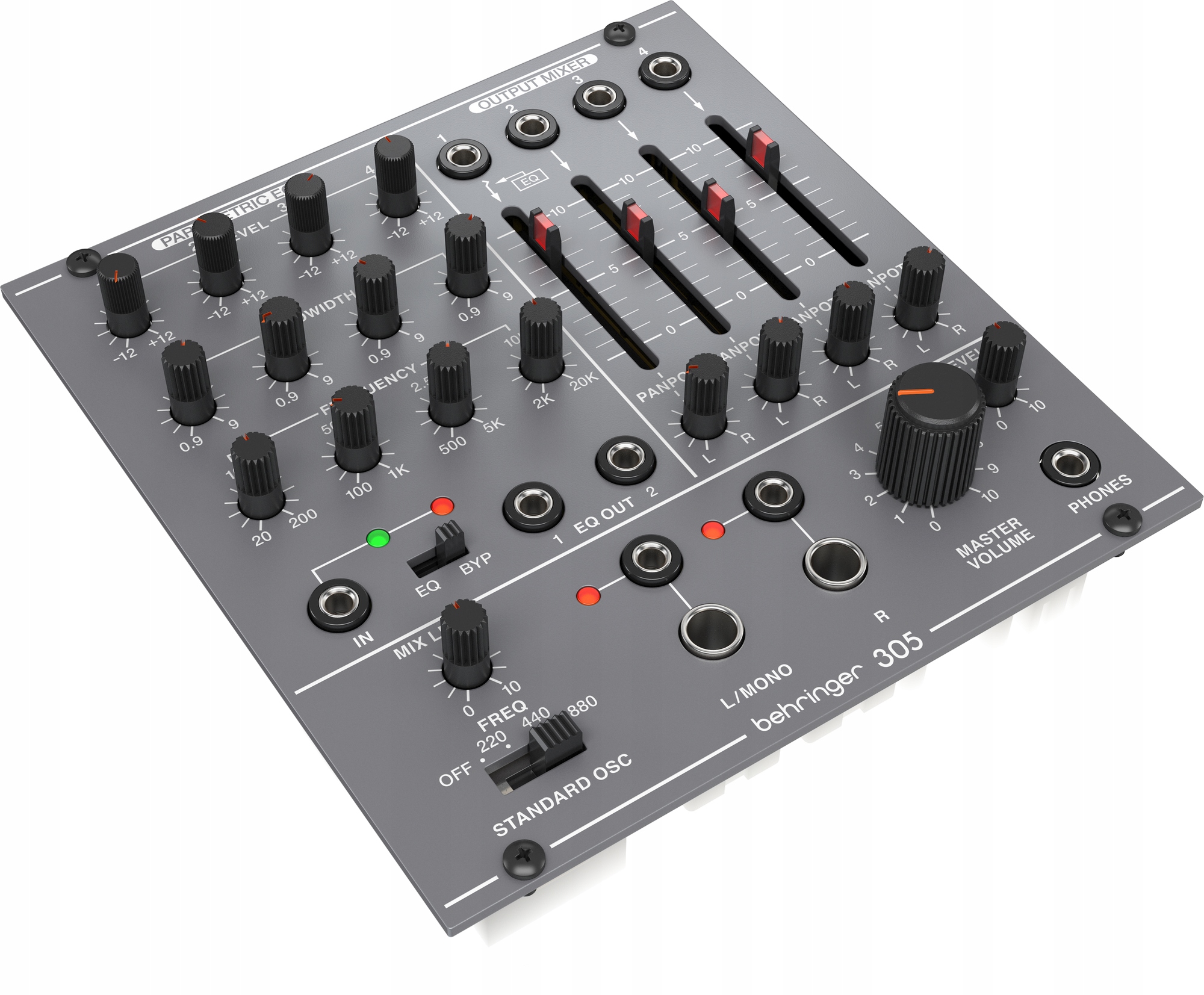

Behringer Behringer 305 EQ/MIXER/OUTPUT Moduł syntezatora modularnego

Behringer 305 EQ/MIKSER/WYJŚCIE MODUŁ jest autentyczną repliką oryginalnego układu „System 100M” z lat 80-tych, który znajduje się w standardowej obudowie eurorack.

305 umożliwia pełne kształtowanie brzmienia za pomocą 4-punktowej sekcji parametrycznego EQ z regulacją poziomu, szerokości pasma i częstotliwości, obejmujących pełen zakres częstotliwości od 20Hz do 20 kHz. Połącz sygnały z dwoma modułami, używając dwóch wyjść w tej sekcji, aby uzyskać dodatkowe możliwości modulacji i kształtowania fali, a nawet przełączenie między trybami EQ i bypass, aby szybko porównać dźwięki.

Aby zwiększyć możliwości, można użyć 4-kanałowego miksera 305 z indywidualnymi kontrolkami panoramy i poziomu. Sygnał wejściowy może być mono lub stereo. Wbudowany moduł wzmacniacza słuchawkowego umożliwia łatwe monitorowanie sygnału.

Instalacja modułu jest prosta, ponieważ został zaprojektowany tak, aby pasował do standardowej obudowy Eurorack. Wystarczy podłączyć przewody zasilające do zasilacza i zamontować moduł za pomocą dołączonych śrub. Pozwala to na miksowanie 305 EQ / MIKSER / WYJŚCIE z innymi modułami syntezatora, tworząc naprawdę wyjątkową konfigurację.

Specyfikacje

Wejścia

• Wejście EQ 3,5 mm jack TS skonfigurowane AC Impedancja 40kΩ, niezbalansowane Maksymalny poziom wejściowy +18 dBu
• Wejście miksera 4 x 3,5mm jack TS skonfigurowane AC Impedancja > 25kΩ Maksymalny poziom wejściowy +21 dBu

Wyjścia

• Wyjście EQ 2 x 3,5 mm jack TS skonfigurowane DC Impedancja 330Q, niezbalansowane Maksymalny poziom wyjściowy +18dBu

Szum przy EQ płaski , <-90dBu, 22Hz do 22kHz

• Wyjście główne 2 x 3,5 mm jack TS, 2 x ¼” jack TS skonfigurowane AC Impedancja 700Ω, niezbalansowane Maksymalny poziom wyjściowy +8 dBu Szum przy otwartym 1 kanale <-100dBu, 22Hz do 22 kHz
• Wyjście słuchawkowe 3,5 mm jack TRS skonfigurowane AC Impedancja 50Ω niezbalansowane Maksymalny poziom wyjściowy +18 dBu

Panel kontrolny

• Zakres EQ ±12 dB, 0dB w środkowym położeniu
• Zakres Q pasma EQ 0,9 do 9
• Zakres częstotliwości EQ1 20Hz do 200Hz
• Zakres częstotliwości EQ2 100Hz do 1kHz
• Zakres częstotliwości EQ3 500 Hz do 5kHz/li>
• Zakres częstotliwości EQ4 2kHz do 20kHz
• Przełącznik EQ bypass wł./wył.
• Przełącznik częstotliwości OSC wył./220Hz/440Hz/880Hz
• Poziom miksera OSC -∞ do 0
• Fader wejścia miksera -∞ do 0
• Mikser panpot -∞ do ), -3 dB w środkowym ustawieniu
• Master Volume -∞ do -10 dBu
• Poziom wyjścia słuchawkowego -∞ do +10 dBu

Zasilanie

• Zasilanie eurorack 120 mA (+12V), 100 mA (+12V)

Fizyczne

• Wymiary 53 x 122 x 129 mm
• Rozmiar rack 24HP
• Waga 0,28 kg
